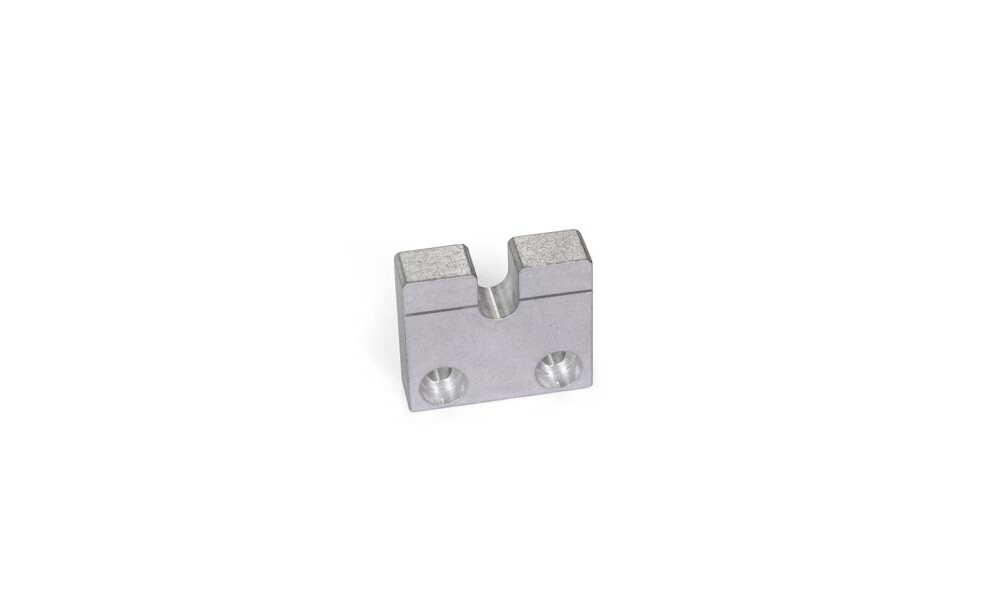

Lagerböcke GN 828 werden in Verbindung mit Stellschrauben GN 827 für einfache Zustell- und Positionieraufgaben eingesetzt. An Bearbeitungs- und Montageeinrichtungen, an denen Aufnahmen und Vorrichtungen wiederkehrend gewechselt werden müssen, erlaubt die Kombination von Stellschrauben GN 827, Rändelmuttern GN 827.1 und Lagerböcken GN 828 der Formen UA und UB besonders einfache Wechselvorgänge, ohne dabei einmal festgelegte Einstellungen zu verlieren. Am Gegenstück kann die Form A oder ein bereits vorhandenes Gewinde in der Vorrichtungsplatte verwendet werden.

Technische Eigenschaften:

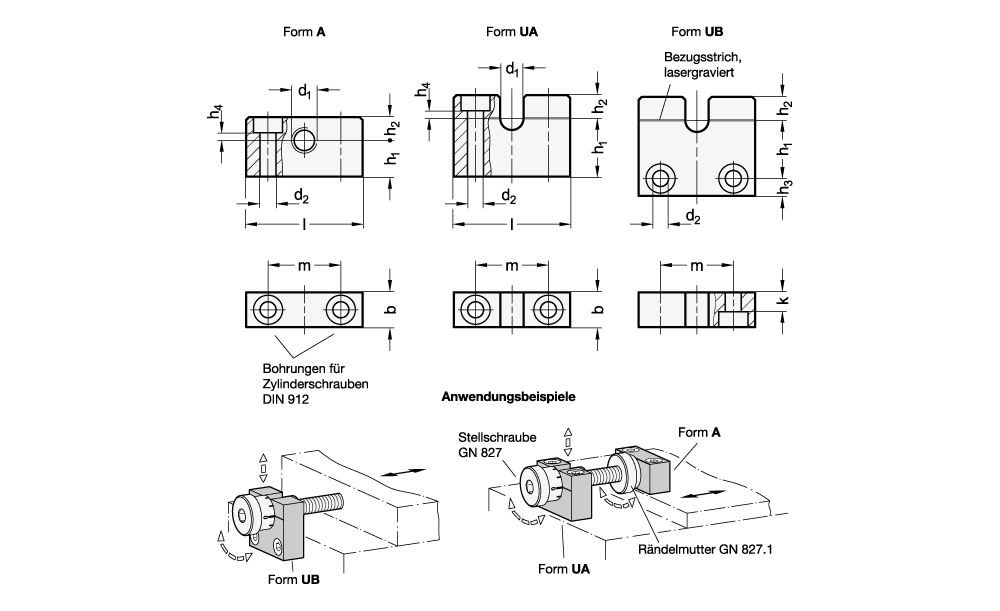

• b : 10
• d1 Bohrung (Form UA / UB): 6
• d2: 4.5
• Form: UB - mit Aufnahmenut, Montage von vorne
• Gewicht: 0.022 kg
• h1 (Form UB): 15
• h2: 6
• h3: 5
• k: 5.6
• Länge l: 35
• m: 22
• Werkstoff: AM - Aluminium

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
