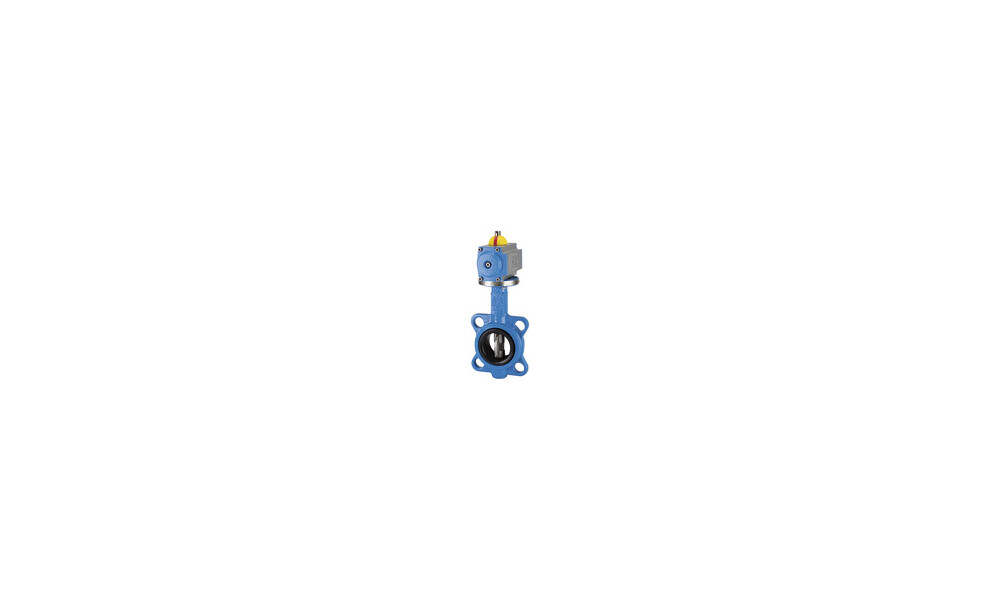

Zwischenflansch-Absperrklappe, pneumt. Stellantrieb, doppeltwirkend, Betriebstemp. -15 °C bis 120 °C, DN 125, PN max. 16 bar. Zwischenflansch-Absperrklappen mit pneumatischem Stellantrieb. Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung. Geeignet für Wasser/Dampf, Seewasser, Salzwasser, Ester, Keton, Alkali, Ätznatron, Natriumhydroxid. Nicht empfohlen für Kohlenwasserstoffe, Öle, Fette.

Technische Eigenschaften:

• Ausführung: doppeltwirkend
• B: 59,0 mm
• Betriebsdruck max.: 16 bar
• Betriebstemperatur max.: 120 °C
• Betriebstemperatur min.: -15 °C
• Dichtmaterial: EPDM
• Dichtmaterial Antrieb: NBR
• DN: 125
• Drehwinkel: 90 °
• Gehäuse: Grauguß GG25 epoxydharzbeschichtet, Farbe RAL 5015
• H1: 123,0 mm
• H2: 191,0 mm
• H3: 321,0 mm
• L: 190,0 mm
• Material Antrieb: Aluminium eloxiert
• Schaltwelle: SS416
• Schaltwellendichtung: EPDM
• Scheibe: Edelstahl CF8M/1.4404
• Steuerdruck max.: 5,5 bar
• Steuerdruck min.: 5 bar
• Ventiladapter: serienmäßig vorhanden, Ansteuerung über 3/2-, 5/2-Wegeventil
