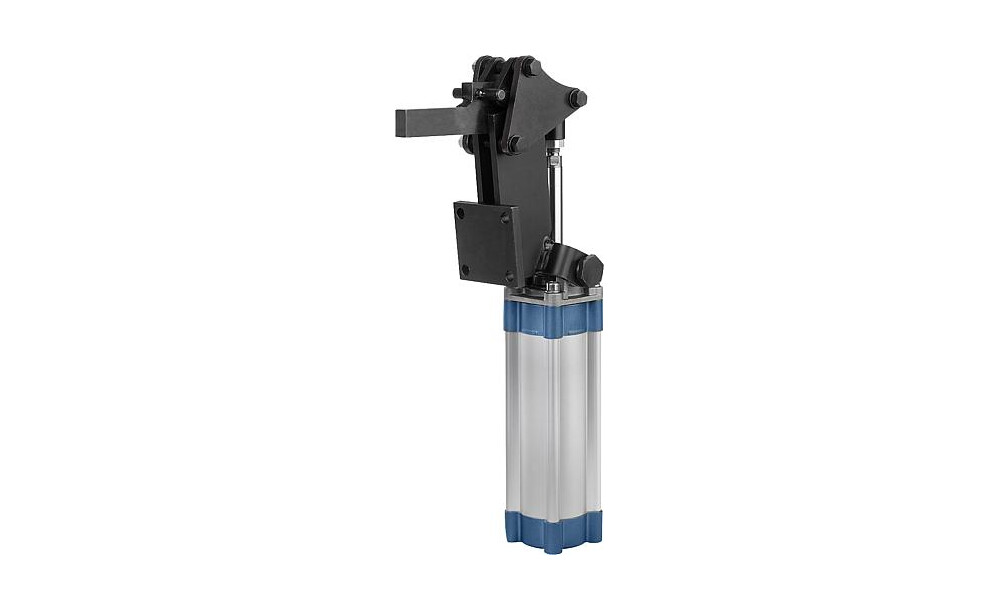

Werkstoff: Stahl. Ausführung: brüniert. Zylinder lackiert. Bestellbeispiel: K0091.1750 Auf Anfrage: Näherungs-Reedschalter. Pneumatikzylinder: Doppeltwirkend mit beidseitig einstellbaren Endlagendämpfungen.

Technische Eigenschaften:

• A: 48
• A1: 63,5
• Ausführung 1: vertikal
• Ausführung 2: schwere Ausführung
• B: 48
• B1: 63,5
• B2: 92,5
• B3: 12,7
• Benennung: Pneumatikspanner
• C: 72
• C1: 19
• C3: 43
• D: 8,7
• Gewicht in kg (ERP): 4.0700
• H: 425
• Haltekraft bei 6 bar F1 N: 3000
• Haltekraft bei 6 bar F2 N: 7500
• Hubzahl pro min. bei 6 bar: 30
• L: 169
• L1: 67
• L2: 105
• Luftverbrauch pro Doppelhub: 0,27 dm³
• Material Grundkörper: Stahl
• Öffnungswinkel Haltearm: 120°
• P=Betriebsdruck bar: 2 - 6
• R: G1/4
• S: 8
• Spannkraft bei 6 bar F3 N: 2250
• Spannkraft bei 6 bar F4 N: 3150
