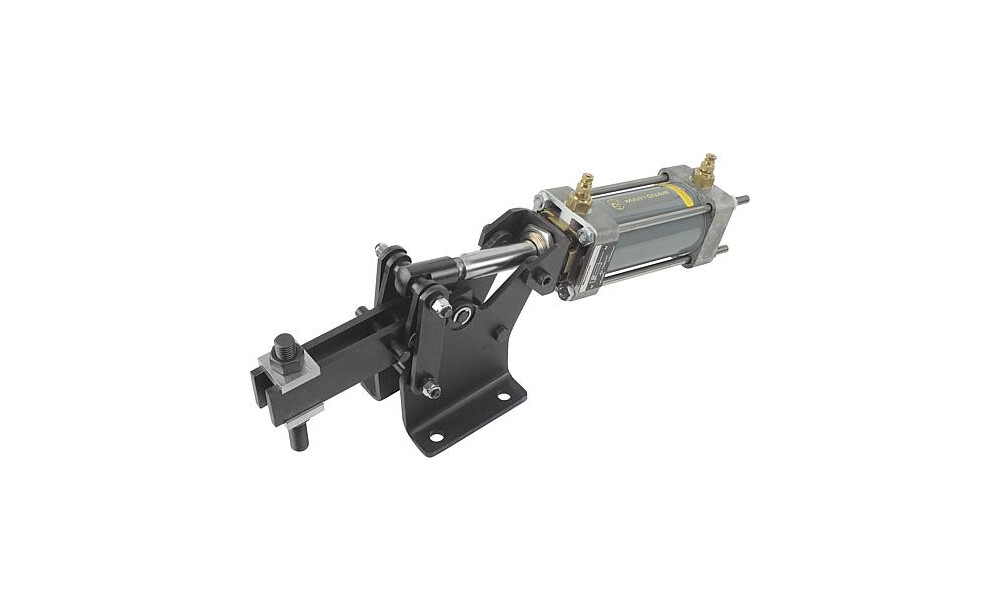

Werkstoff: Stahl. Ausführung: brüniert. Zylinder lackiert. Bestellbeispiel: K0092.2000 Auf Anfrage: Näherungs-Reedschalter. Pneumatikzylinder: Doppeltwirkend mit beidseitig einstellbaren Endlagendämpfungen.

Technische Eigenschaften:

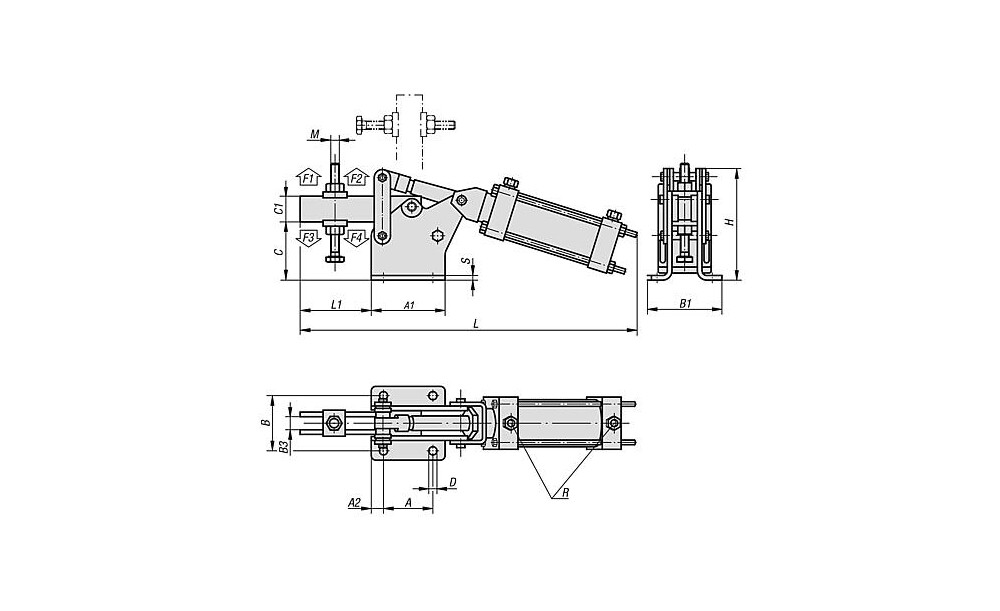

• A: 85
• A1: 128
• A2: 21
• Ausführung 1: horizontal
• Ausführung 2: schwere Ausführung
• B: 95
• B1: 126
• B3: 19
• Benennung: Pneumatikspanner
• C: 102
• C1: 45
• D: 14,2
• Gewicht in kg (ERP): 9.7000
• H: 195
• Haltekraft bei 6 bar F1 N: 9000
• Haltekraft bei 6 bar F2 N: 20000
• Hubzahl pro min. bei 6 bar: 10
• L: 592
• L1: 127
• Luftverbrauch pro Doppelhub: 0,76 dm³
• M: M18x150
• Material Grundkörper: Stahl
• Öffnungswinkel Haltearm: 85°
• P=Betriebsdruck bar: 2 - 6
• R: G 3/8
• S: 8
• Spannkraft bei 6 bar F3 N: 6500
• Spannkraft bei 6 bar F4 N: 8000
