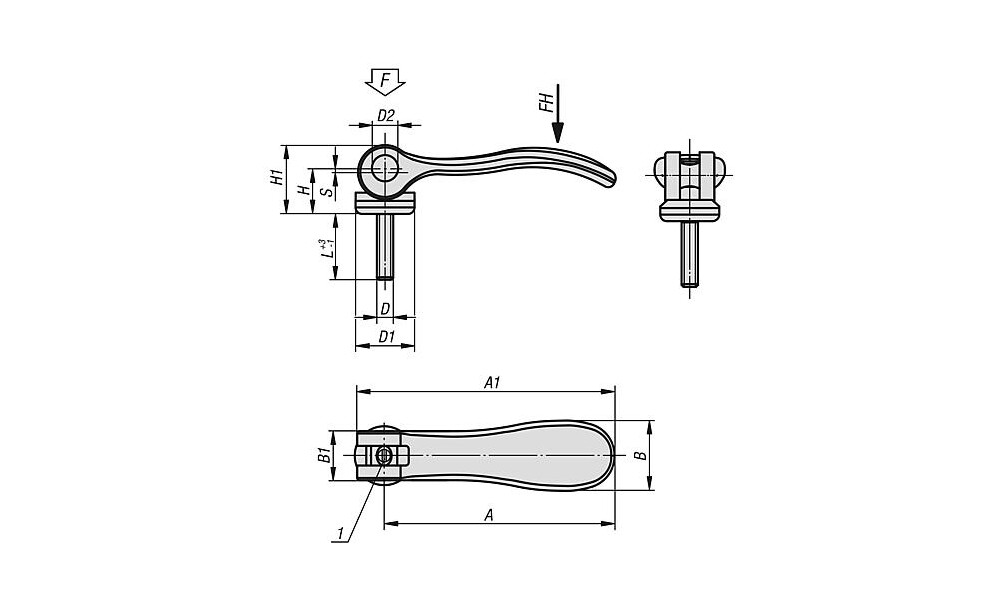

Werkstoff: Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Stiftschraube und Scheibe Stahl Festigkeitsklasse 5.8 oder Edelstahl 1.4305. Ausführung: Griffhebel pulverbeschichtet schwarz Feinstruktur oder rot RAL 3003 Feinstruktur. Druckscheibe schwarz. Achsbolzen blank. Stiftschraube und Scheibe Stahl blau passiviert oder Edelstahl blank. Bestellbeispiel: K0006.9501103X10 (Länge L mit angeben) Hinweis: Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). Zeichnungshinweis: 1) Stift zur Feinjustage des Spannhebels

Technische Eigenschaften:

• A=Grifflänge: 70,4
• A1=Grifflänge: 79,2
• Ausführung 1: einstellbar
• B=Breite: 21,5
• B1: 15
• Benennung: Exzenterhebel
• D=Gewinde: M5
• D1: 18,1
• D2: 9
• Farbe Grundkörper: schwarz
• Gewicht in kg (ERP): 0.0411
• Gewindeart: Außengewinde
• Größe: 1
• H: 14,5
• H1=Höhe: 22
• Handkraft FH N: 120
• Hub S: 1,2
• L=Gewindelänge: 40
• Material Grundkörper: Aluminium
• Material Komponente: Stahl
• Oberfläche Grundkörper: pulverbeschichtet
• Spannkraft F kN: 4
