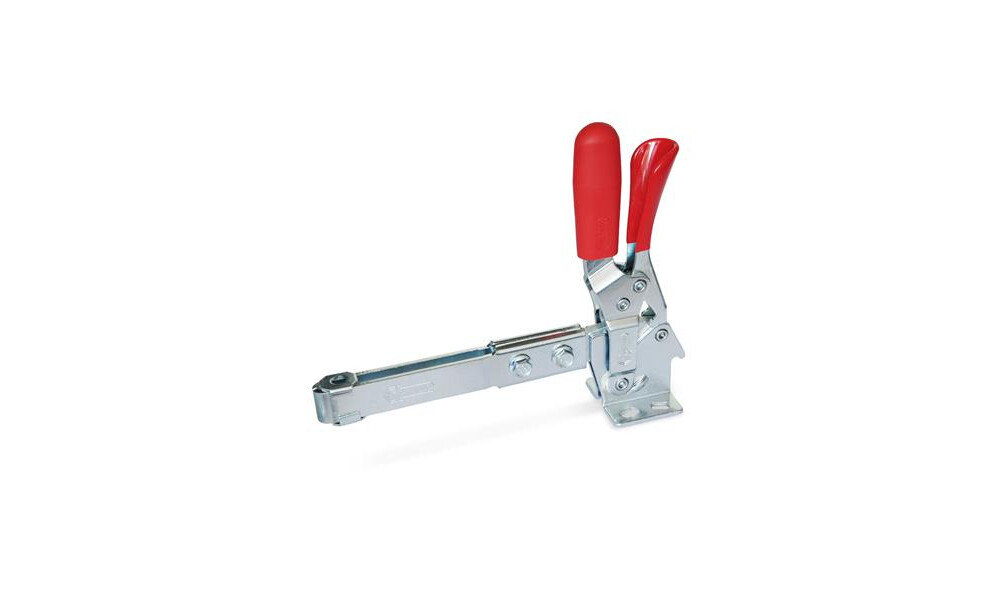

Schnellspanner GN 810.3 sind in beiden Endstellungen verriegelt. So wird in der Spannstellung ein unbedachtes oder durch Vibrationen ausgelöstes Öffnen verhindert und in der Offenstellung ein selbsttätiges, z.B. durch einen verlängerten Spannarm, verursachtes Schließen des Schnellspanners verhindert. Zum Öffnen / Schließen wird die Verriegelung per Einhandbedienung aufgehoben. Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position. Schnellspanner nehmen in der Form UL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form ULC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Technische Eigenschaften:

• a ˜: 67.5
• b1: 35
• b2: 42
• b3: 6.3
• d1: M 6
• d2 ˜: 5.5
• FH in N Haltekraft: 500
• Form: UL - Spannarm verlängert, mit Langloch und 2 Flankenscheiben
• Gewicht: 0.375 kg
• Größe: 130
• h1 ˜: 142
• h2: 28
• h3: 16
• h4: 25.5
• h5 max.: 11.3
• l1 ˜: 164
• l2 ˜: 121
• l3: 55
• m1: 12.5
• m2: 19
• m3: 27
• m4: 29
• r ˜: 158
• s: 2.5
• w Verstell- weg: 17.5
• Werkstoff: C 10 - Einsatzstahl C 10

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
