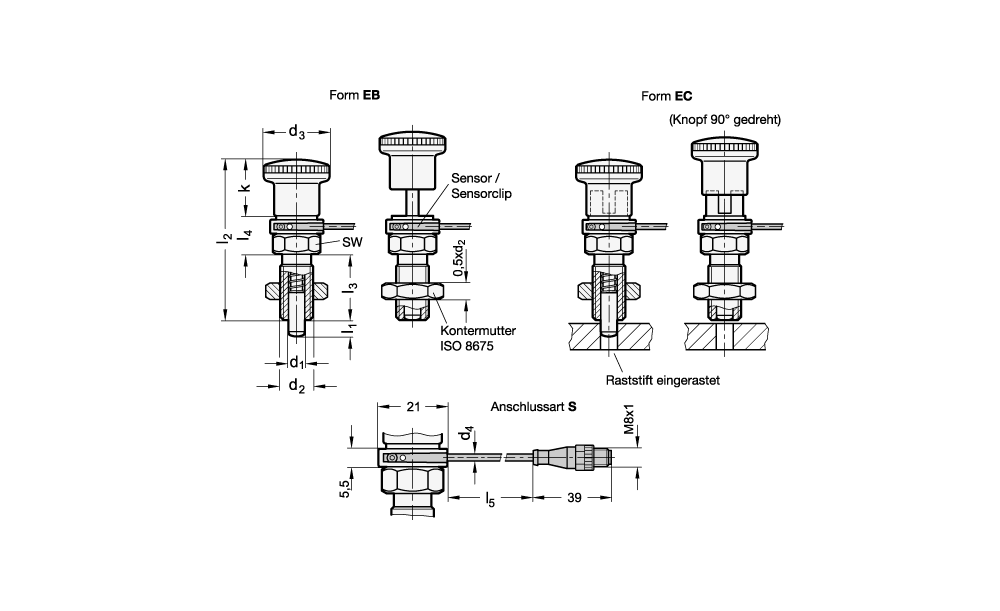

Rastbolzen GN 817.6 mit Sensor zur Positionsabfrage ermöglichen es, den Raststiftzustand elektronisch abzufragen. Dazu ist am Raststift des Rastbolzens ein Magnet integriert, der den Sensor beim Einrasten nach ca. 2/3 des Rastwegs l1 schaltet. Die Sensorelektronik liefert dann am Ausgang ein High-Signal, z. B. an eine Maschinensteuerung, und zeigt diesen Schaltzustand zusätzlich über eine LED am Sensor an. Um Störungen zu vermeiden sollten keine fremden Magnetfelder auf den Rastbolzen einwirken. Die Rastbolzen GN 817.6 werden mit lose beigelegtem Sensor, Sensorclip, Inbusschlüssel und einer Sechskantmutter geliefert.

Technische Eigenschaften:

• Ende: 54
• Anschlussart: S - Stecker
• d2: M 24 x 2
• d3: 33
• d4: 2
• Federdruck in N ˜ Anfang: 13
• Form: EC - mit Einrastabfrage, mit Rastsperre
• Gewicht: 0.329 kg
• k: 28.5
• Kabellänge l5: 0,5
• l1: 20
• l2: 85
• l3: 38
• l4: 18.5
• Raststiftdurchmesser d1: 16
• sw: 27
• Werkstoff: NI - Edelstahl

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
