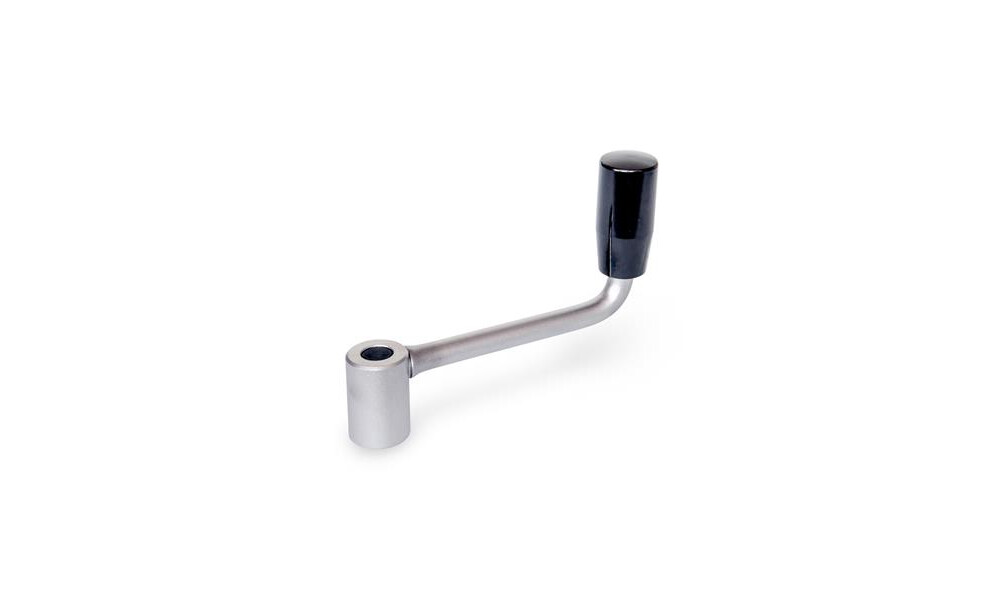

Edelstahl-Gerätekurbeln GN 369.5 zeichnen sich durch ihren kompakten Aufbau aus und werden für leichte Antriebs- und Verstellaufgaben eingesetzt. Durch die verwendeten Werkstoffe können die Kurbeln auch in aggressiveren Umgebungen eingesetzt werden. Die Quernut der Form N überträgt auf einfache Weise über einen wellenseitig montierten Querstift die Drehbewegung auf die Welle. Dabei kann die Kurbel abziehbar aufgesteckt sein oder durch eine Zylinderschraube DIN 912 axial dauerhaft befestigt werden. Die Form A kann mit Querbohrungen GN 110 bestellt werden. Durch einfache Fertigungsverfahren dieser Kurbeln sind Sonderausführungen verhältnismäßig leicht und kostengünstig zu realisieren.

Technische Eigenschaften:

• d1 Bohrung: B 12
• d2: 20
• filtercolumn Bohrung: 12
• Form: A - ohne Quernut
• Gewicht: 0.118 kg
• h1: 30
• h2 ˜: 20
• h3 ˜: 88
• h4 ˜: 50
• Länge l: 100
• Ø Zylindergriff: 21
• t : 20
• Werkstoff: NI - Edelstahl
• Zylinderschraube DIN 912: M 6
