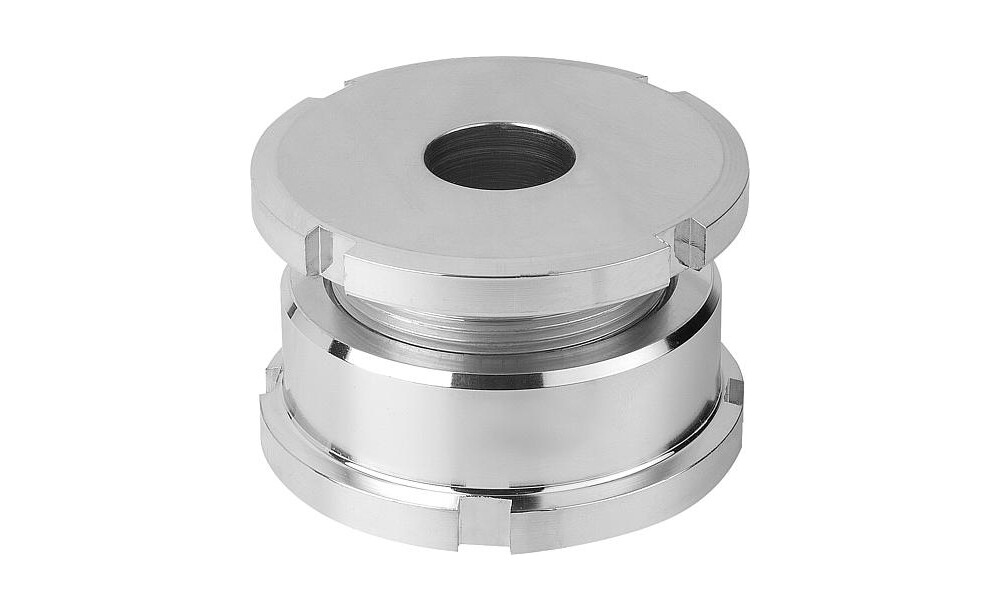

Werkstoff: Normalausführung 1.7225. Edelstahlausführung 1.4305. Ausführung: Normalausführung galvanisch verzinkt, blau passiviert. Edelstahlausführung blank. Bestellbeispiel: K0694.0404 Hinweis: Die Höhenverstell-Elemente niedrige Ausführung finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil ist ihre geringe Bauhöhe, damit lässt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet. Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.

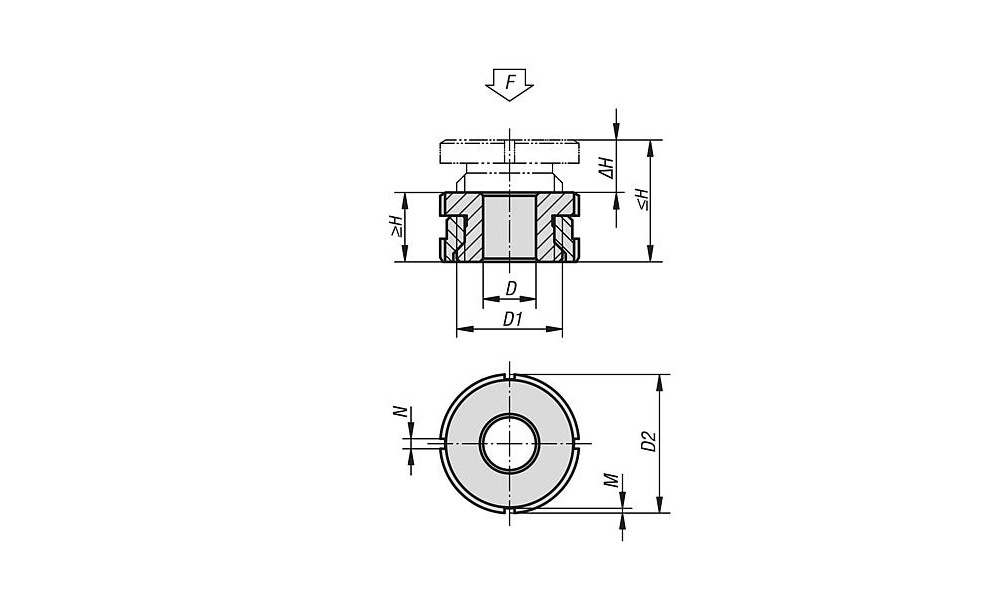

Technische Eigenschaften:

• Ausführung 1: niedrige Form
• Benennung: Höhenverstell-Element
• D=Innendurchmesser: 11
• D1: M20x1
• D2=Außendurchmesser: 32
• F kN: 65
• F1 kN: 37,9
• für Schraube : M10
• Gewicht in kg (ERP): 0.0813
• H max. : 23
• H min. : 18
• Kontermutter: ohne Kontermutter
• M: 2
• Material Grundkörper: Vergütungsstahl
• N: 4
• ¿H: 5
