Ausgleich-Elemente, niedrige Ausführung, Stahl
Artikelnummer: 480GN350.1-45-17,5-A-ST
Ausgleich-Elemente GN 350.1 werden zum Nivellieren, Justieren und Verbinden eingesetzt, wenn kleine Bauhöhen gegeben sind.
Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

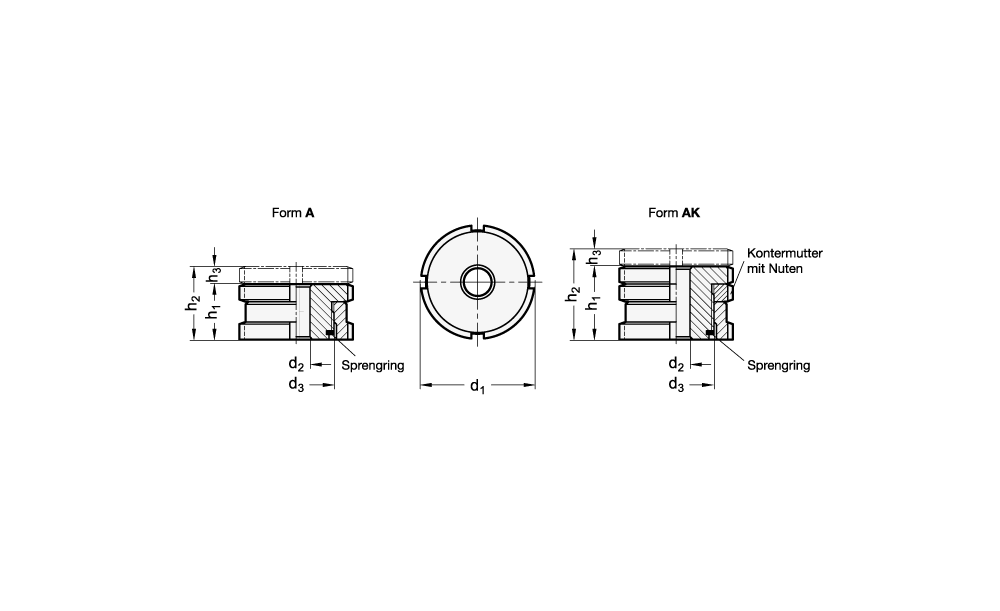

Technische Eigenschaften:
- F2: 45.5
- Form AK: 29
- Außendurchmesser d1: 45
- Bohrungsdurchmesser d2: 17.5
- d3: M 30 x 1,5
- Form: A - ohne Kontermutter
- für Schraube: M 16
- Gewicht: 0.188 kg
- h1 Form A: 22
- h2 Form A: 29
- h3 Ver- stell- weg: 7
- Hakenschlüssel: 1810-A45-50
- Statische Belastbarkeit F in kN F1: 120
- Werkstoff: ST - Stahl
Weitere Informationen:
ROHS KONFORM | REACH KONFORM
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- Vorteilbox.Zahlung per Rechnung
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht170 g
- EAN4045525496989
- Herstellerartikelnummer350.1-45-17,5-A-ST
- ProduktartAusgleich-Element
- Gewicht pro1
- Zolltarifnummer73269098
- Hersteller/MarkeGANTER
- ECLASS 14.021-13-14-90 (Stützelement (Normalie, Werkzeugbau, nicht spezifiziert))
Artikelgruppe: 480100
