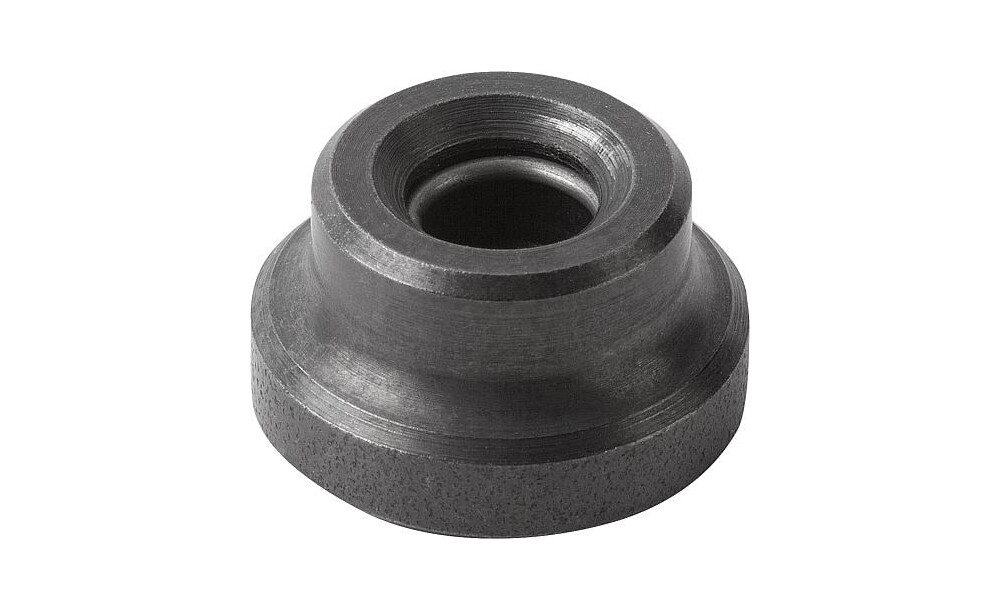

DRUCKSTÜCK D1=32, FORM:S, STAHL, KOMP:STAHL
Artikelnummer: 480K0392.16
Werkstoff:
Stahl: einsatzgehärtet. Sprengring Federstahl.
Edelstahl: blank. Sprengring Edelstahl.
Ausführung:
Stahl brüniert.
Edelstahl blank.
Bestellbeispiel:
K0392.12
Hinweis:
Zur Montage Druckzapfen so weit wie möglich in die Richtung der Sprengringöffnung neigen. Sprengring wird montiert geliefert.

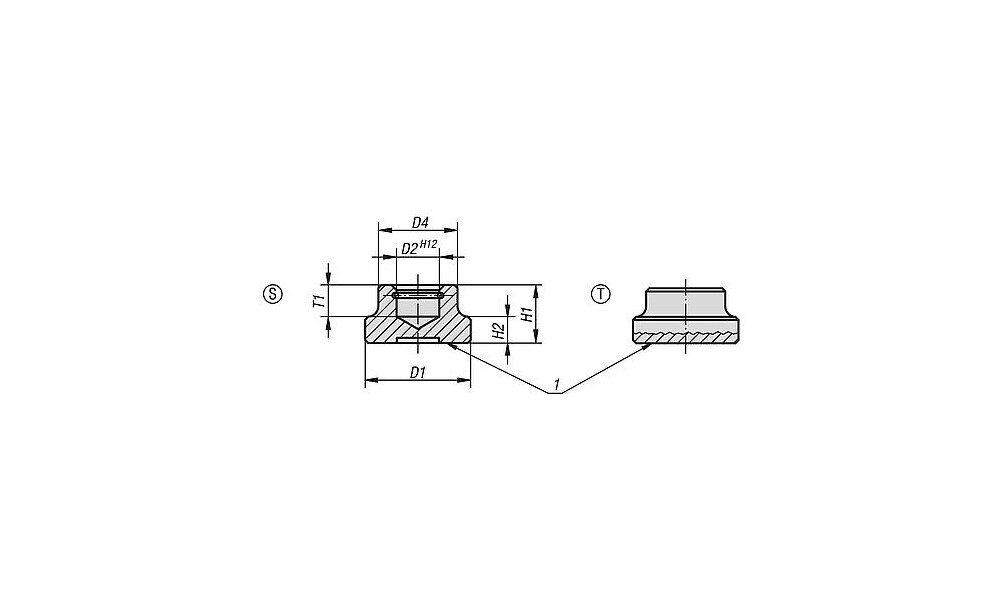

Zeichnungshinweis:
Form S: Druckstück mit Sprengring
Form T: niedere Bauart, große Spannfläche mit Sprengring
1) Druckfläche
Technische Eigenschaften:
- Benennung: Druckstück
- D1=Tellerdurchmesser: 32
- D2: 12,1
- D4: 22
- DIN: DIN 6311
- Form: S
- für Gewindestifte mit Druckzapfen DIN 6332: M16
- Gewicht in kg (ERP): 0.0575
- H1: 15
- H2: 7
- Material Grundkörper: Stahl
- Material Komponente: Stahl
- T1: 7,5
Weitere Informationen:
REACH: Name of Material/Mixture: steel; Substance name: Lead; CAS No.: 7439-92-1; Worst case concentration in article: 0,3% |
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- Vorteilbox.Zahlung per Rechnung
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht57,5 g
- EAN4059245143931
- Herstellerartikelnummer135094
- WerkstoffStahl
- AusführungStahl brüniert
- ECLASS 14.021-13-06-11 (Druckstück, federnd (Normalie, Werkzeugbau))
- Gewicht pro1
- Zolltarifnummer73182900
- Hersteller/MarkeKIPP
- Gewinde M16
- Außendurchmesser D32
