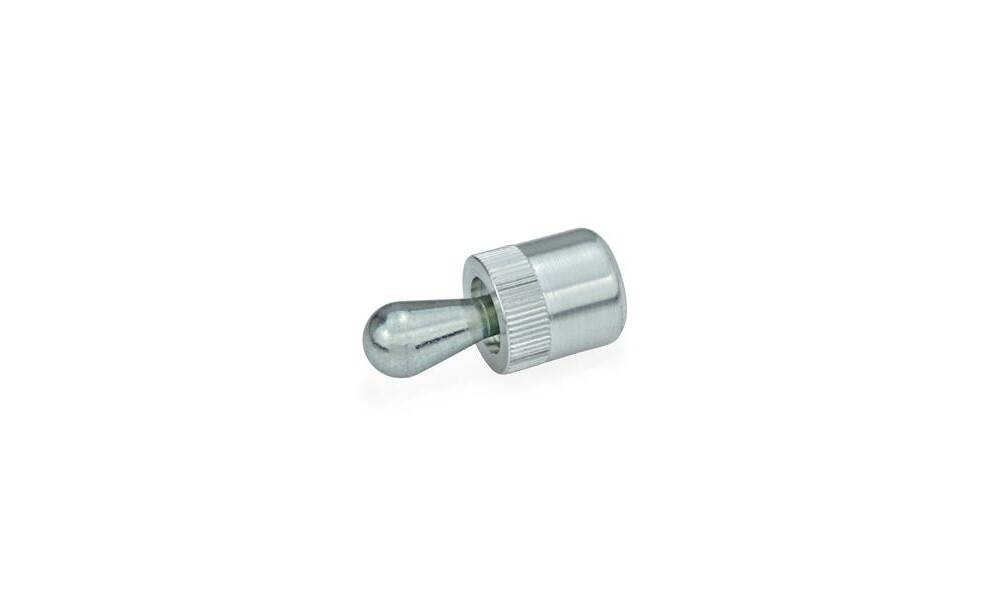

Seitendruckstücke zum Einpressen
Artikelnummer: 480GN715-3-10-SA
Federnde Seitendruckstücke GN 715 sind vielseitig und rationell einzusetzende Elemente zum Halten, Positionieren und Spannen von Werkstücken.
Sie sparen aufwendige Aufbauten, beanspruchen wenig Raum und sind leicht zu montieren: aufgrund des Rändels der Hülse genügt eine Bohrungs-Toleranz H8.
Zum Einpressen der Seitendruckstücke sind Montagedorne GN 715.1 lieferbar.
Technische Eigenschaften:
- a1 : 1.5
- a2 : 3.5
- Artikel-Nr. für Montagedorn: 715.1-3
- Außendurchmesser d1: 3
- d2: 6
- d3 : 6
- Form: SA - Druckstift Stahl, ohne Abdichtung
- h min. : 7
- l1 : 7
- l2 : 4
- l3 : 7
- l4: 4
- Seitendruckkraft: 10
- w: 1
- Werkstoff: AL - Aluminium
- x1 : 1
- x2 : 0.75
Weitere Informationen:
REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb); SCIP: 1e85651b-ef99-4d5c-902d-36235f61fc9e | ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III
-
Preis inkl. MwSt.
-
Preis exkl. MwSt.
- zzgl. Versandkosten
- Taggleicher Standardversand bis 16 Uhr
- 99,92 % Lieferpräzision. Punktgenau. Verlässlich.
- Über 3 Mio Produkte
 ?>)
Technische Daten
- Gewicht84 g
- EAN4045525357822
- Herstellerartikelnummer715-3-10-SA
- WerkstoffAL - Aluminium
- AusführungSA - Druckstift Stahl, ohne Abdichtung
- ECLASS 14.021-13-06-11 (Druckstück, federnd (Normalie, Werkzeugbau))
- Gewicht pro100
- Zolltarifnummer76169990
- Hersteller/MarkeGANTER
- Länge7
- Außendurchmesser D3
