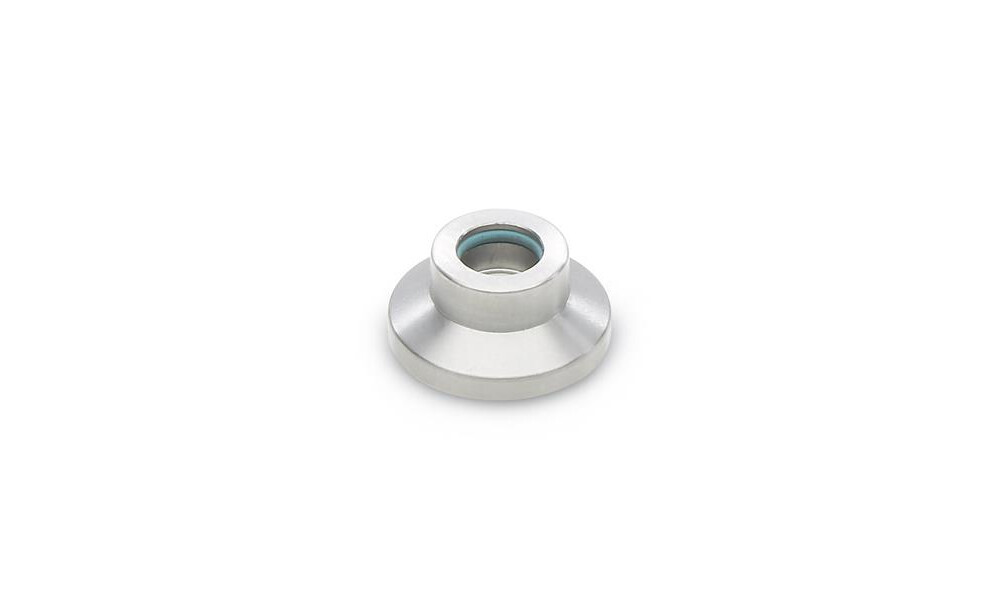

Druckstücke GN 631.5 werden zum Spannen und Andrücken verwendet, wenn Oberflächen vor Beschädigung geschützt werden sollen. Je nach Anwendungsfall sind verschiedene Normelemente mit Kugelzapfen als Zubehör erhältlich. Der Kugelzapfen bildet in Kombination mit dem Druckstück ein Kugelgelenk, welches sich an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen anpasst. Zudem wird verhindert, dass sich die Drehbewegung beim Spannen auf die Spannfläche überträgt. Der Kugelzapfen rastet sicher in das Druckstück ein und lässt sich bei Bedarf wieder demontieren.

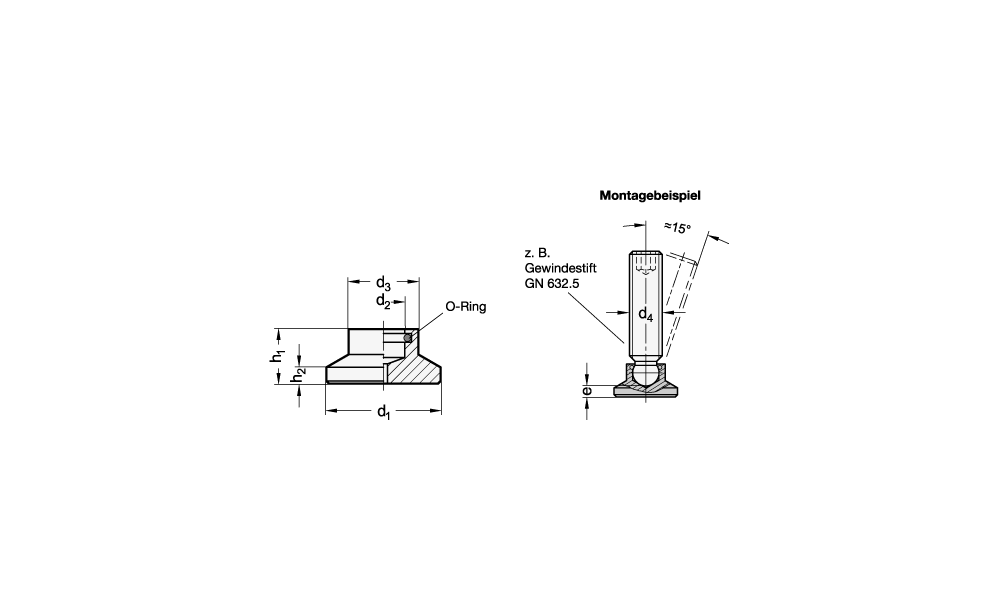

Technische Eigenschaften:

• Außendurchmesser d1: 50
• Bohrungsdurchmesser d2: 7.8
• d3: 16
• d4: M 10
• e ˜: 9.3
• Gewicht: 0.115 kg
• h1: 15.5
• h2: 4
• Werkstoff: NI - Edelstahl
