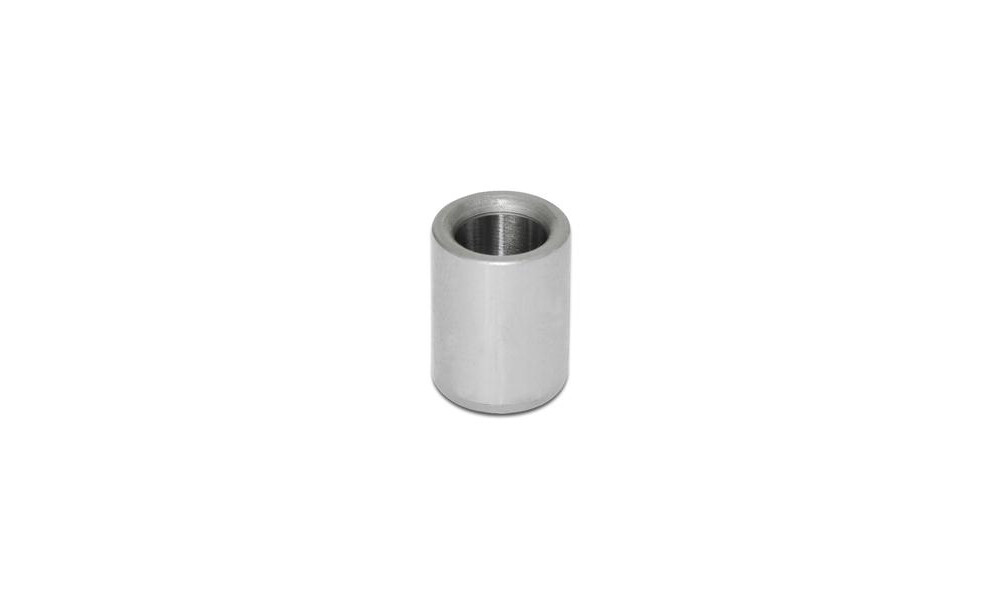

Positionierbuchsen DIN 179 zeichnen sich durch die engen Form- und Lagetoleranzen in Verbindung mit der gehärteten und fein bearbeiteten Oberfläche aus. Dadurch können diese in vielen Anwendungen äußerst universell eingesetzt werden. Zur Aufnahme der Buchsen werden Bohrungen mit einer Toleranz H7 empfohlen. In Verbindung mit dem auf n6 tolerierten Außendurchmesser der Buchse ergibt sich eine bevorzugt verwendete Übergangspassung. Für Positionieranwendungen empfiehlt sich die Kombination mit den Positionierstiften GN 771.1.

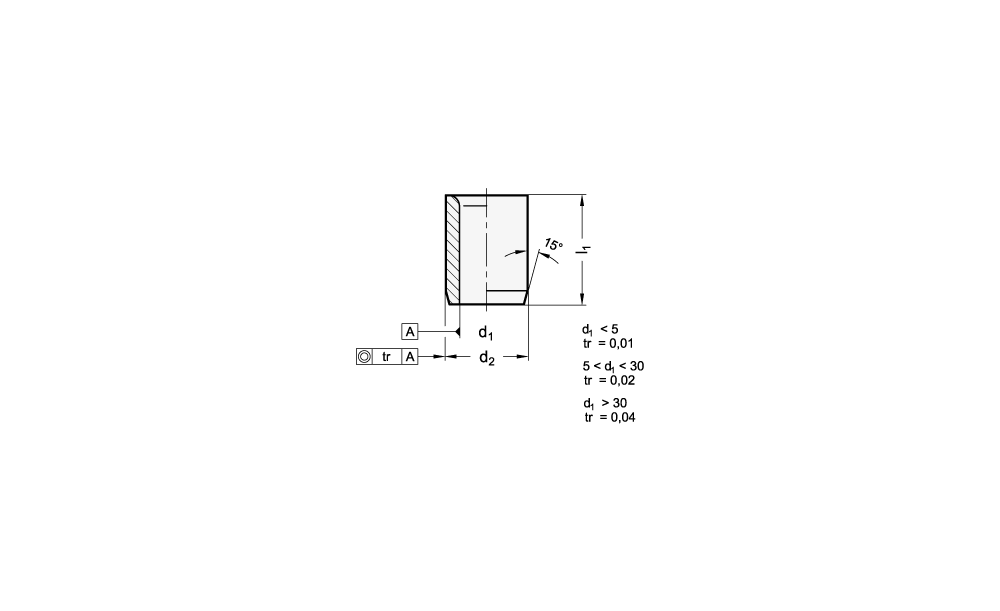

Technische Eigenschaften:

• ... ,1: B 2,1
• ... ,2: B 2,2
• ... ,3: B 2,3
• ... ,4: B 2,4
• ... ,5: B 2,5
• ... ,6: B 2,6
• d11 ... ,0: B 2
• d2 : 5
• Durchmesser d1: B 2
• Form: A - Bohrung einseitig gerundet
• Gewicht: 0.001 kg
• Länge l1: 6
• Werkstoff: ST - Stahl

Weitere Informationen:

ROHS KONFORM; >0,1% Pb; unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III | REACH KONFORM; >0,1% Pb; SCIP: noch keine Meldung erfolgt_Nachtrag LM
