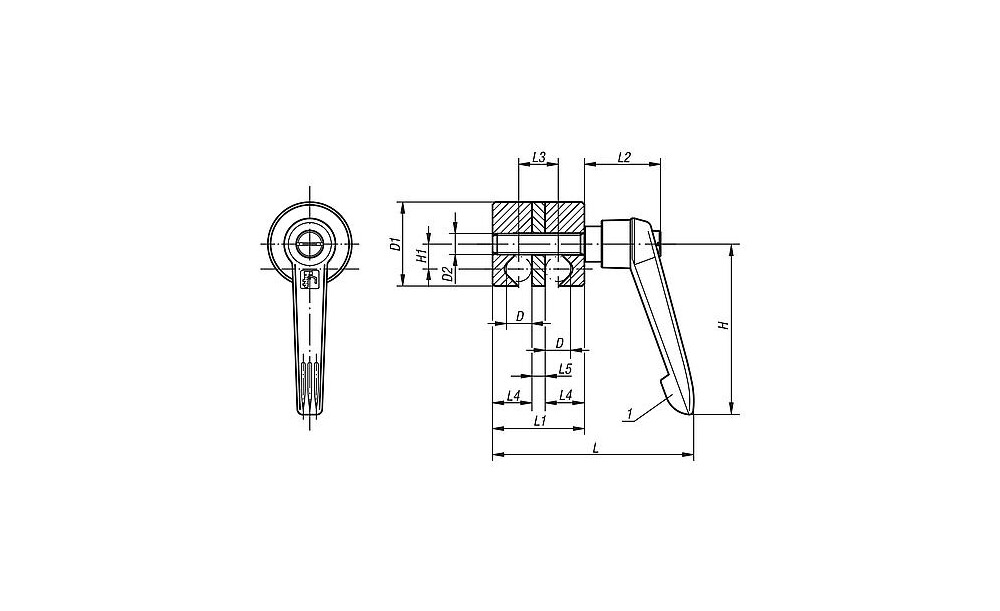

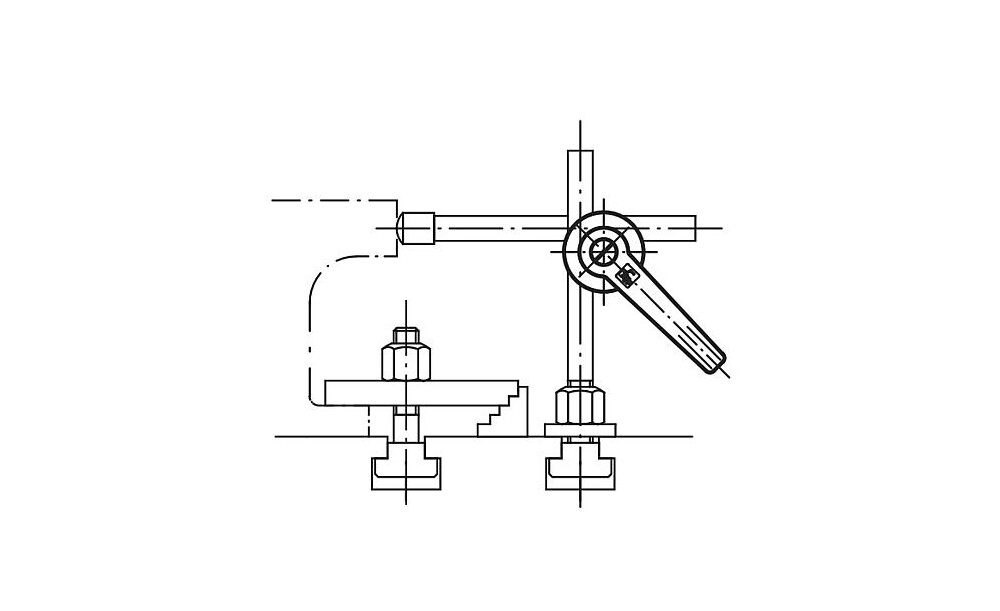

Werkstoff: Klemmhebel: Griffteil glasfaserverstärkter Thermoplast, schwarzgrau. Stahlteile: Festigkeitsklasse 5.8. Restliche Bauteile: Hochfestes Aluminium. Ausführung: Stahlteile brüniert. Aluminium neusilber eloxiert. Bestellbeispiel: nlm 06620-03 Hinweis: Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und sind stufenlos verstellbar. Die bewusst einfache Konstruktion in Verbindung mit dem verstellbaren Klemmhebel ermöglicht eine schnelle Klemmung. Zeichnungshinweis: 1) Klemmhebel

Technische Eigenschaften:

• Benennung: Spanngelenk
• D=Befestigungsbohrung: 16
• D1: 45
• D2: M10
• Gewicht in kg (ERP): 0.2376
• Größe: 4
• H: 80
• H1: 13,5
• L: 103
• L1: 50
• L2: 37,5
• L3: 22
• L4: 22
• L5: 6
• Material Grundkörper: Aluminium
• Material Komponente: Thermoplast
• Ursprungs-Region: 08
