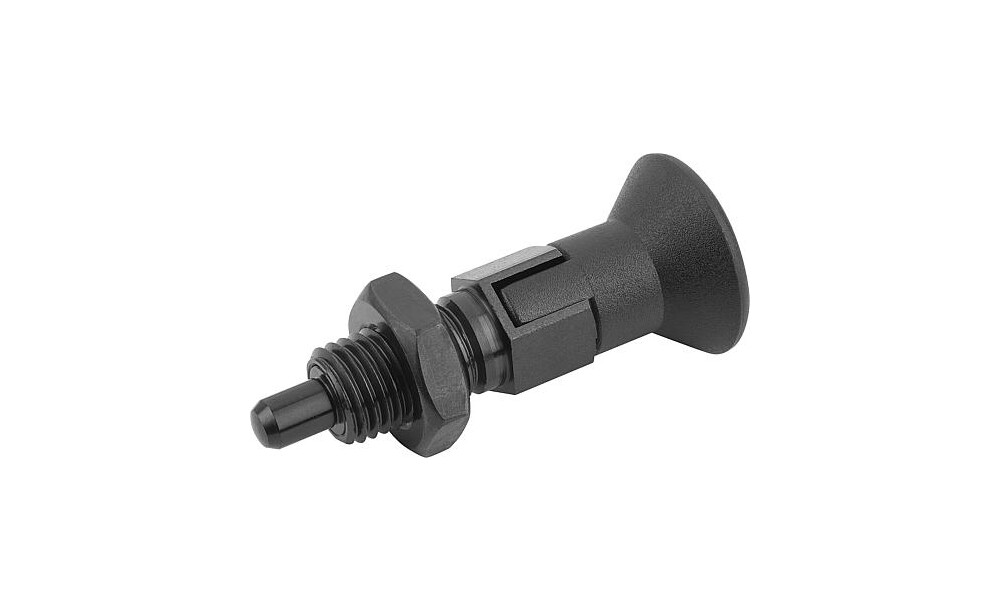

Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8. Edelstahlausführung: Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034. Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank. Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.

Technische Eigenschaften:

• Ausführung 1: mit Rastnut
• Benennung: Arretierbolzen

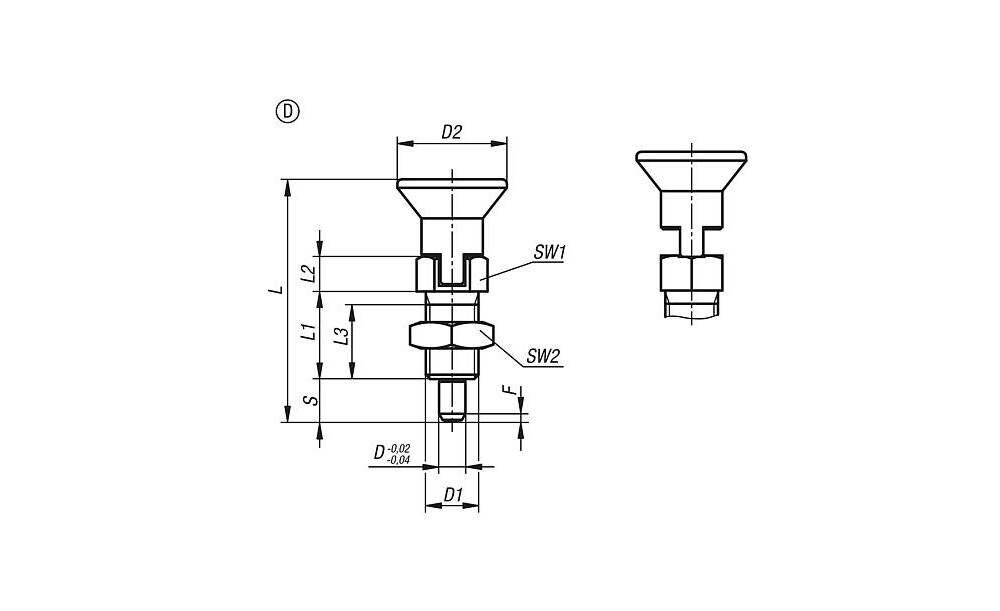

• D=Bolzendurchmesser: 5
• D1=Gewinde: M10x1
• D2: 21
• F x 30°: 1,3
• Farbe Komponente: schwarzgrau RAL 7021
• Federkraft Anfang F1 ca. N: 5
• Federkraft Ende F2 ca. N: 16
• Festigkeitsklasse: 5.8
• Form: D
• Gewicht in kg (ERP): 0.0271
• Größe: 1
• Hub S: 8
• Kontermutter: mit Kontermutter
• L=Länge: 49,5
• L1: 17
• L2: 10
• L3: 15
• Material Grundkörper: Stahl
• Material Komponente: Thermoplast
• Oberfläche Grundkörper: gehärtet
• PL Edelstahl: false
• Produkttyp: mit verlängertem Arretierstift
• SW1: 13
• SW2: 17
• Ursprungs-Region: 08
