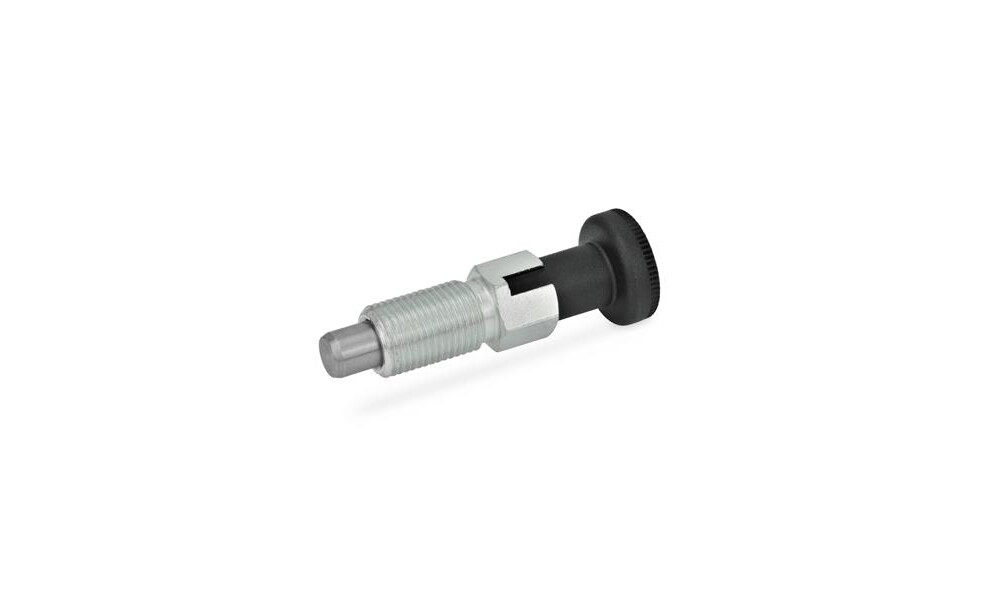

Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar. Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll. Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.

Technische Eigenschaften:

• Ende: 21
• Aufnahmegewinde d2: M 10
• Bolzendurchmesser d1: 6
• d4: 18
• e: 11.5
• Feder- druck in N˜ Anfang: 5
• Form: C - mit Rastsperre, ohne Kontermutter
• Gewicht: 0.018 kg
• l1: 49
• l2: 6
• l3: 20
• l4: 7.5
• l5 min.: 17
• l6: 52
• l7: 10.5
• max. Anzugs- moment in Nm: 15
• sw: 10
• Werkstoff: ST - Stahl

Weitere Informationen:

REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb) | ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III
