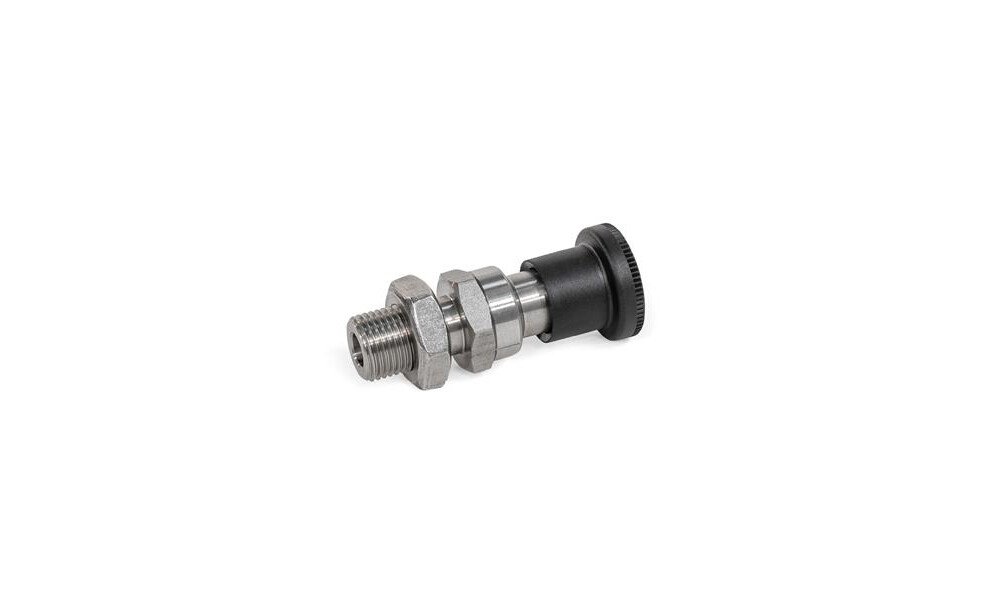

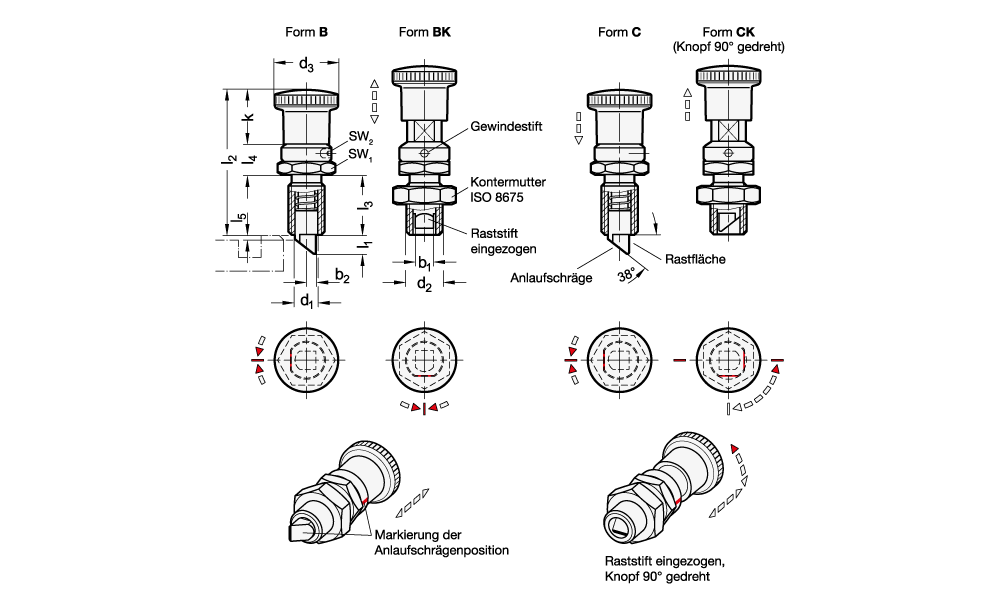

Rastbolzen GN 824 verfügen über einen Raststift mit quadratischem Querschnitt und einer Rastfläche, der eine Anlaufschräge gegenüber liegt. Bei einer Bewegung in Richtung der Anlaufschräge überfährt der Raststift Nuten und Kanten, da dabei der Raststift durch die Anlaufschräge in die Führung bewegt wird. In Richtung der Rastfläche rastet der Raststift entsprechend automatisch ein. Durch Betätigung des Knopfs kann die Rastung aufgehoben werden. Rastbolzen mit Rastsperre Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht einrasten soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten. Bei gelöstem Gewindestift kann die Ausrichtung der Anlaufschräge stufenlos im Bereich von 360° eingestellt werden. Diese lässt sich an der Markierung an der Rastbolzenführung erkennen.

Technische Eigenschaften:

• Ende: 18
• b2: 2.5
• Breite b1: 5
• d1 Stift Bohrung : 7
• d2: M 12 x 1,5
• d3: 23
• Federdruck in N ˜ Anfang: 9
• Form: CK - mit Rastsperre, mit Kontermutter
• Gewicht: 0.055 kg
• k: 20
• l2: 51.3
• l3: 20
• l4: 11.3
• l5: 1
• Länge l1: 5
• sw1: 17
• sw2: 2
• Werkstoff: NI - Edelstahl

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
