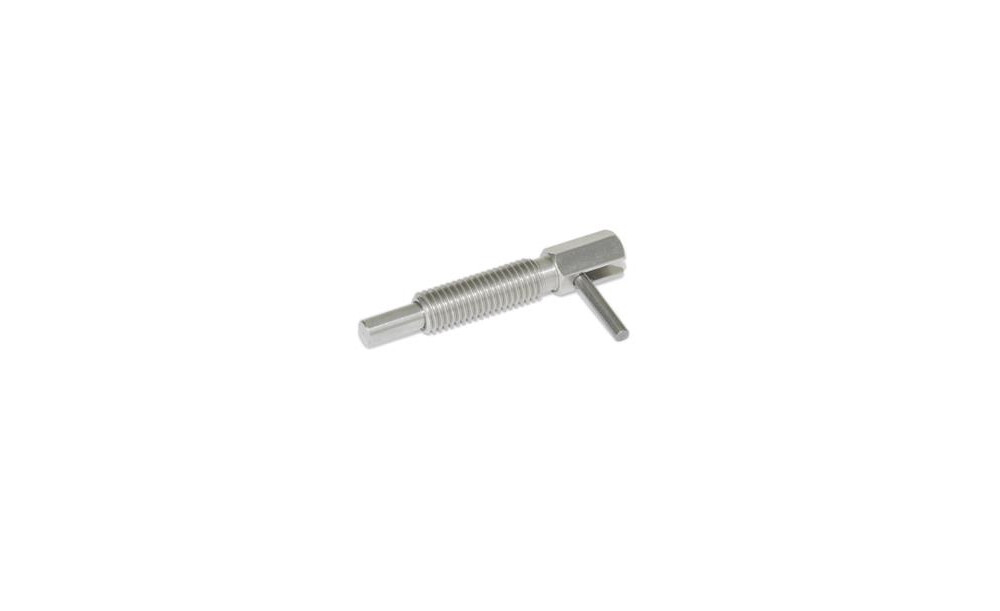

Edelstahl-Rastbolzen GN 7017 werden durch einen Hebel betätigt und zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar. Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll. Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.

Technische Eigenschaften:

• Ende: 23
• Aufnahmegewinde d2: M 16
• Bolzendurchmesser d1: 10
• d3: 5
• e: 19.6
• Feder- druck in N˜ Anfang: 4
• Form: C - mit Rastsperre, ohne Kontermutter
• Gewicht: 0.102 kg
• l1: 77.5
• l2 min.: 25
• l3: 50.5
• l4: 5
• l5 min.: 33.5
• max. Anzugs- moment in Nm: 42
• sw: 16
• Werkstoff: NI - Edelstahl

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
