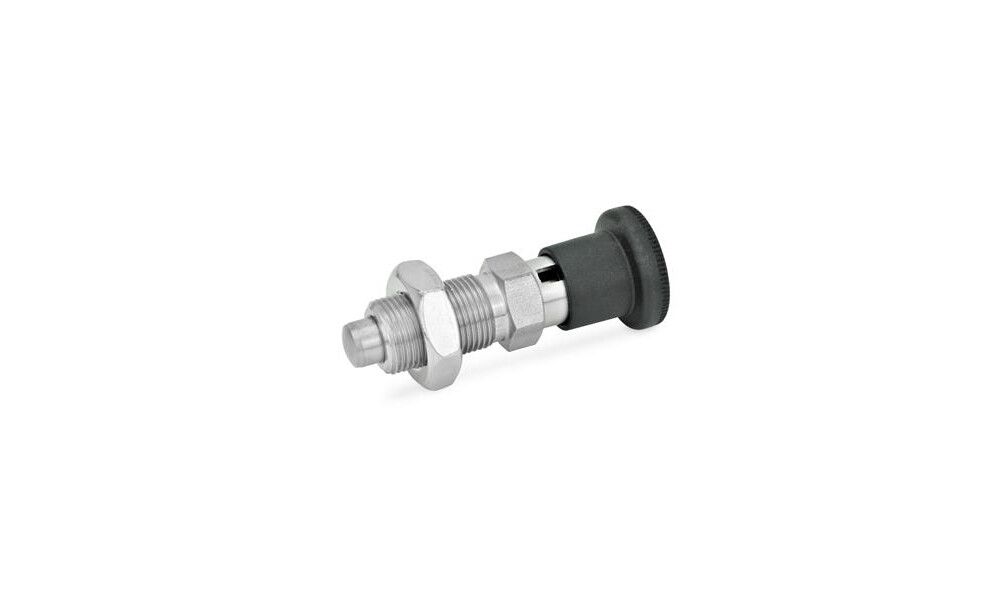

Edelstahl-Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

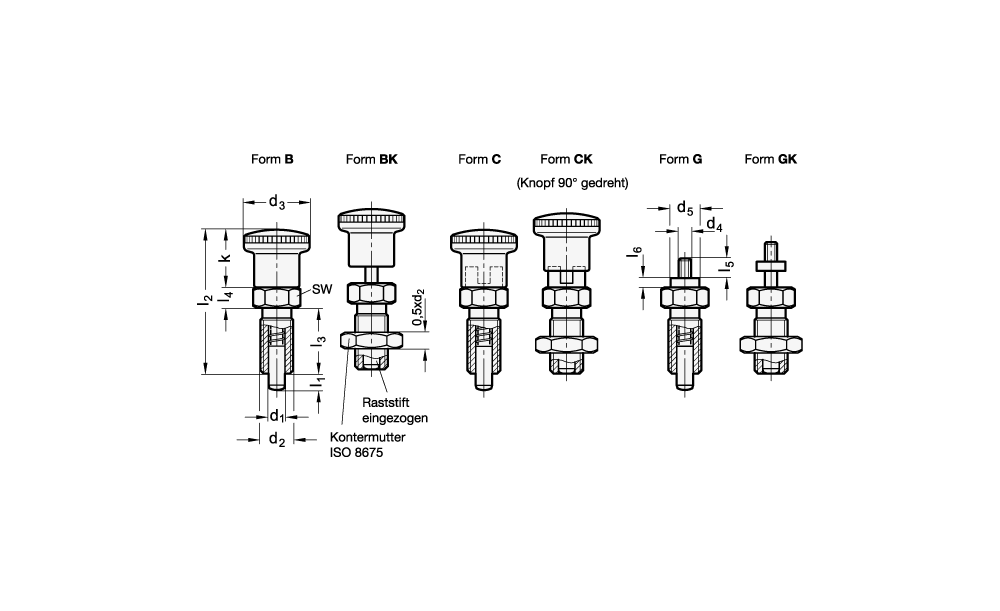

Technische Eigenschaften:

• Ende: 12.5
• Bolzendurchmesser d1: 4
• d2: M 8 x 1
• d3: 16
• d4: M 3
• d5: 7
• Feder- druck in in N ˜ Anfang: 4
• Form: CK - mit Rastsperre, mit Kontermutter
• Gewicht: 0.015 kg
• k: 14
• l2: 35
• l3: 16
• l4: 5
• l5: 4.5
• l6: 2.5
• Rastweg l1: 6
• sw: 10
• Werkstoff: NI - Edelstahl

Weitere Informationen:

REACH KONFORM | ROHS KONFORM
