Edelstahl-Rastbolzen GN 817.4 entsprechen GN 817, jedoch sind sie anstelle des runden Knopfes mit einem T-Griff versehen. Diese Form bietet eine optische Orientierung hinsichtlich der Raststellung bei Form C und ist von Vorteil, wenn größere Entriegelungskräfte auftreten. Die Form C wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

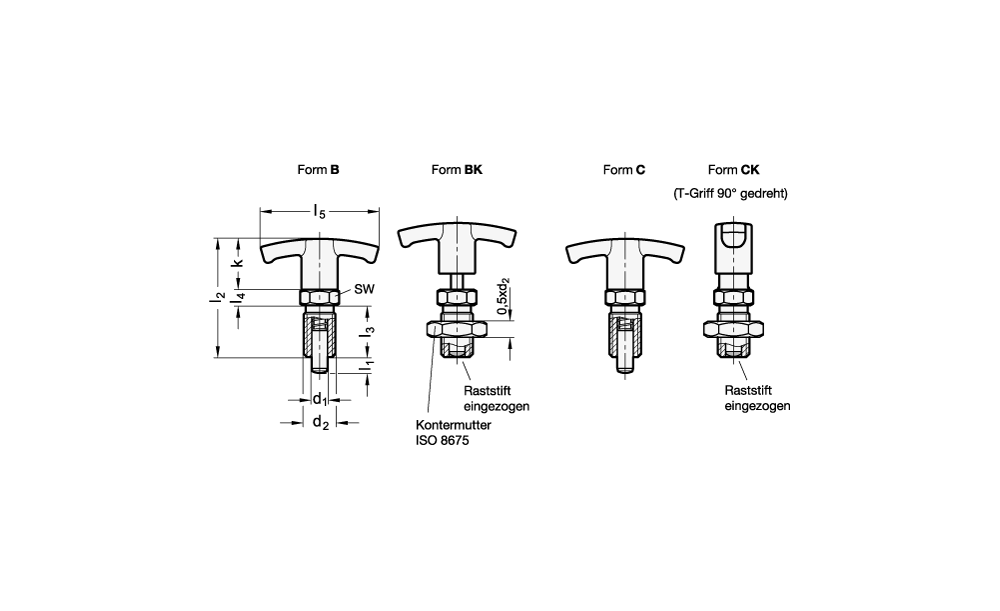

Technische Eigenschaften:

• Ende: 40
• Bolzendurchmesser d1: 12
• d2: M 20 x 1,5
• Federdruck in N˜ Anfang: 11.5
• Form: B - ohne Rastsperre, ohne Kontermutter
• Gewicht: 0.119 kg
• k: 25
• l2: 68
• l3: 33
• l4: 10
• l5: 59
• Rastweg l1: 15
• sw: 22
• Werkstoff: NI - Edelstahl

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
