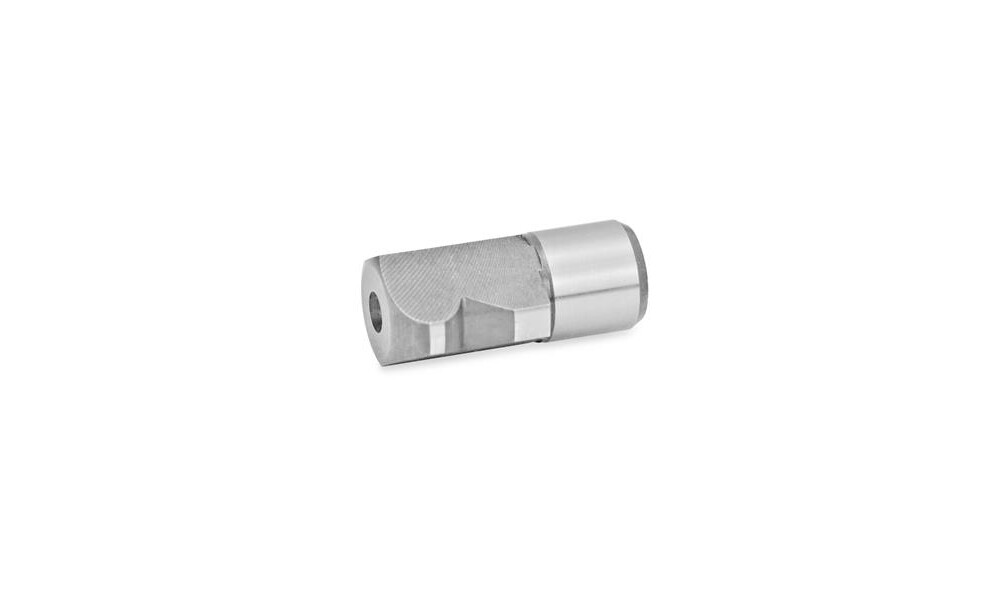

Aufnahmebolzen GN 6322 werden zum Positionieren in Bohrungen eingesetzt. Dabei erleichtert der Kugelansatz das Einführen in die Bohrung. Die abgeflachte Ausführung (Form C) hilft beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist die Fixierung von zu positionierenden Teilen in nur eine Richtung.

Technische Eigenschaften:

• Breite d2: 12
• d3 : 16
• d4: M 5
• Durchmesser d1: 16
• Form: C - Aufnahmebolzen hoch, abgeflacht
• Gewicht: 0.024 kg
• h1: 16
• h2: 4
• Länge l: 12
• r: 4
• s Form C: 4.3
• t: 10
• Werkstoff: ST - Stahl

Weitere Informationen:

REACH Kennzeichnung nach REACH §33: Ja (>0,1% Pb) | ROHS KONFORM unter Inanspruchnahme der Ausnahmeregelung 6a des Anhang III
