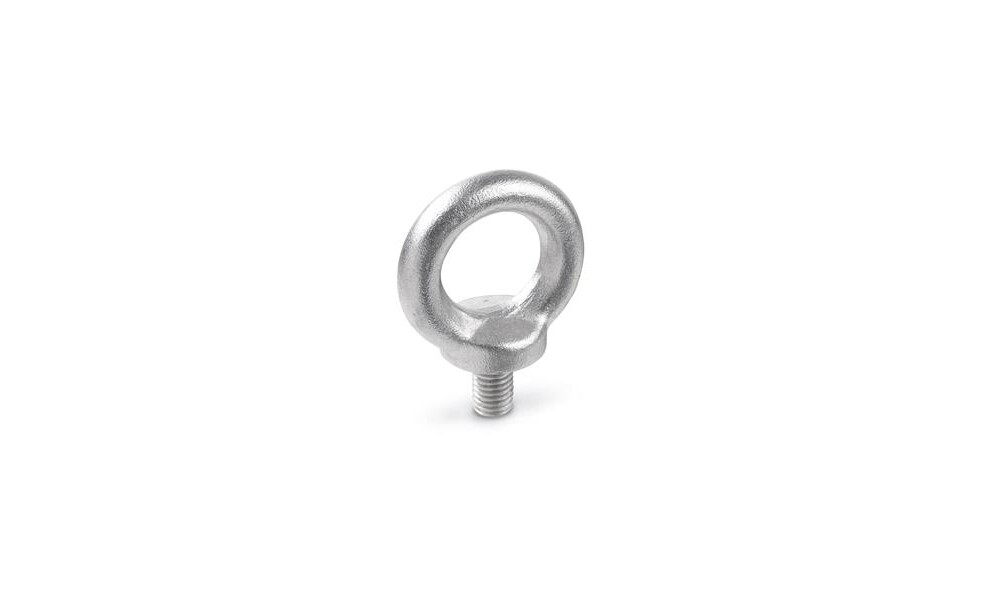

Folgende Anwendungsrichtlinien für Ringschrauben DIN 580 sind, auch im Hinblick auf die in der Tabelle aufgeführten Belastbarkeitsangaben, zu beachten: Die Ringschraube muss voll eingedreht sein und vollflächig auf der Auflagefläche aufliegen. Das Gegengewinde muss ebenso lang sein wie die Schraubenlänge und der Werkstoff muss der Belastbarkeit der Ringschraube genügen. Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jeder Ringschraube beigefügt ist (siehe auch unter www.ganternorm.com/de/service). Das amtliche Normblatt sieht noch die Größen M42, M48, M56, M64, M72 x 6, M80 x 6 und M100 x 6 vor.

Technische Eigenschaften:

• d2: 25
• d3: 45
• d4: 25
• e: 8
• F1 max. in N: 2300
• F2 max. in N: 1700
• F3 max. in N: 1150
• Gewicht: 0.125 kg
• Gewinde d1: M 10
• h: 45
• k: 10
• l: 17
• m: 12
• Werkstoff: NI - Edelstahl

Weitere Informationen:

ROHS KONFORM | REACH KONFORM
