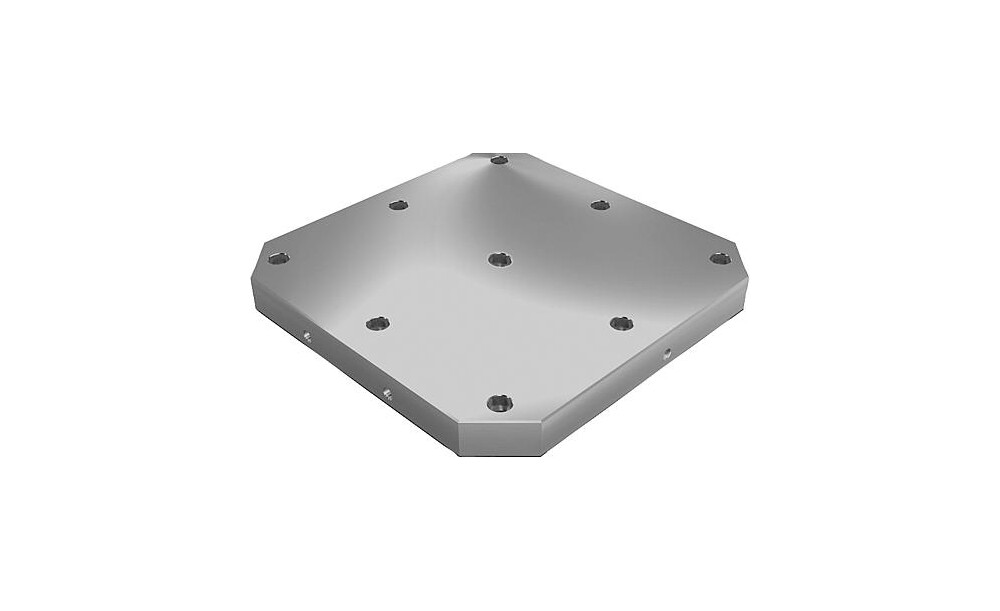

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen geschliffen. Bestellbeispiel: K0806.1004040 Hinweis: Paletten mit vorgearbeiteten Aufspannflächen bieten eine schnelle und wirtschaftliche Möglichkeit, Grundkörper mit spezifischen Raster- oder individuellen Bohrungen herzustellen. Die Paletten sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN55201 und JIS6337-1980. Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellt werden. Lieferung inklusive Ringschrauben für den Transport. Weitere Abmessungen auf Anfrage. Zeichnungshinweis: 1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)

Technische Eigenschaften:

• Ausführung 1: mit vorbearbeiteten Aufspannflächen
• Benennung: Palette
• D3=Befestigungsbohrung: M16
• D4=Befestigungsbohrung: M16
• Form: A
• Gewicht in kg (ERP): 225.0000
• H=Höhe: 50
• L=Länge: 800
• L10: 320
• L2: 640
• L3: 600
• L4: 400
• L5: 400
• L6: 300
• L7: 135
• Material Grundkörper: GJL300
