Zubehör

Ausführung:Anzugsbolzen sind ein wichtiges Bindeglied zwischen Maschine und Werkzeug. Die Anforderungen an Genauigkeit, Festigkeit und Zuverlässigkeit sind hoch. Minderwertige Anzugsbolzen beeinträchtigen nicht nur die Leistungsfähigkeit der Maschine, sondern sie stellen sogar ein Sicherheitsrisiko dar. Brechende Anzugsbolzen können nicht nur Kosten an Maschine und Werkstück verursachen, sondern auch schwere Personenschäden.- gefertigt aus hochfestem Spezialstahl- aufwändige Wärmebehandlung in mehreren Schritten- gezieltes Anlassen der am höchsten belasteten Bereiche- hohe Schlagzähigkeit- alle Funktionsflächen nach dem Härten fein bearbeitet- höchste Sicherheit und Zuverlässigkeit

Ausführung:- verhindert Verschmutzung der Spindel- notwendig für alle HSK-Maschinen mit Innenkühlung- zwei O-Ringe für leichte Beweglichkeit des Rohres- Spezialbeschichtung mit extrem glatter Oberfläche, schont das Dichtsystem der Spindel passend für alle Fabrikate

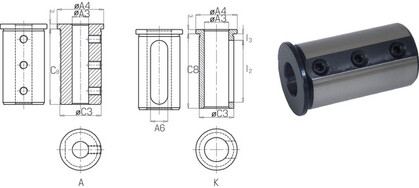

Ausführung:- für Bohrstangenaufnahmen E1 + E2- präzisionsgeschliffen mit Anlagebund- Bohrungen für Werkzeuge mit Zylinderschaft- Typ A mit Bohrungen- Typ K mit Nut

Ausführung: Spannschrauben nach DIN 1835B, mit lnnensechskant.

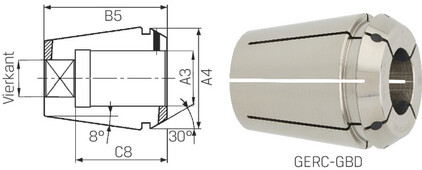

Ausführung:Zum Gewindeschneiden und -formen in den FAHRION Präzisions-Spannzangenfuttern CENTRO P, in Fräserspannfuttern System Rego-Fix/Schaublin sowie im Gewindeschneidfutter SYNCHRO|T mit Innenvierkant zur positiven Mitnahme des Gewindebohrers, jedoch ohne Längenausgleich.Verwendung:- mit Abdichtung für Innenkühlung bis zu 60 bar- Rundlaufgenauigkeit 10 µm- Wiederholgenauigkeit 6 µm- Spannüberbrückung h8 im CENTRO P und im Standard-Spannzangenfutter, d. h. nur das Nennmaß kann gespannt werden- passend für Standard-Spannzangenfutter, Gewindeschneidfutter und angetrieben Werkzeuge

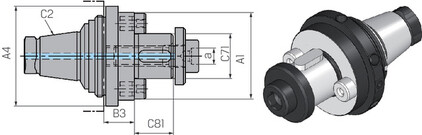

Ausführung:- aus Einsatzstahl, alle Funktionsflächen geschliffen- Zugfestigkeit im Kern von mindestens 800 N/mm2, gehärtet (min. HRC 56)- mit Mitnehmersteinen und vergrößerter Auflagefläche- Kegelgenauigkeit min. AT 3- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund- Kühlmittel-Austrittsbohrungen an der Stirnseite (nicht bei 240610+240611)Verwendung:Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.Lieferung:Komplett mit angeschraubten Mitnehmersteinen und Fräseranzugsschraube. Ab C71 = 40 mm zusätzlich mit 4 Gewindebohrungen nach DIN 2079.Hinweis:- passendes Zubehör finden Sie auf Seite 24/???- *auch für ANSI-CAT geeignet

Ausführung:- Klinge aus Spezialstahl gehärtet- Griff aus schlagfestem Kunststoff, cadmiumfrei, schwarzVerwendung:Ermöglicht den exakten Einbau der Kühlmittelrohre auf die notwendige Tiefe.

Ausführung:- schonende glatte Oberfläche verhindert Schäden an der Spindeldichtung- 2 O-Ringe für höchste Sicherheit und maximale BeweglichkeitVerwendung:- notwendig für alle rotierenden Polygon-Spindeln- abgedichtete Übergabe des Kühlmittels in die Werkzeugaufnahme- verhindert den Kühlmitteleintritt in die Spindel und damit Schäden- Abmessung und Ausführung nach Angaben der Spindelhersteller

Ausführung:wie 242754 jedoch- ohne Längeneinstellschraube- mit beliebiger Längeneinstellung (Teleskop)- mit Schafttoleranz h4/h6- mit Kühlung durch Kühlkörper Ø 14-16 mm

Ausführung:- für Schäfte nach DIN 6535-HB und -HE

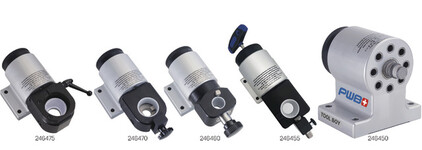

Ausführung:- schwenkbar, zur Montage der Werkzeuge ohne Umspannen, geringer Kraftaufwand- Maße der Grundplatte: 120×195 mmVerwendung:Zur Montage und Demontage von Werkzeugaufnahmen und modularen Werkzeugsystemen.

Ausführung:- legierter Einsatzstahl, gehärtet planparallel geschliffen und geläppt- zulässige Abweichung der Parallelität für die Breite beträgt IT3 bezogen auf die Bohrung

Ausführung:Anzugsbolzen sind ein wichtiges Bindeglied zwischen Maschine und Werkzeug. Die Anforderungen an Genauigkeit, Festigkeit und Zuverlässigkeit sind hoch. Minderwertige Anzugsbolzen beeinträchtigen nicht nur die Leistungsfähigkeit der Maschine, sondern sie stellen sogar ein Sicherheitsrisiko dar. Brechende Anzugsbolzen können nicht nur Kosten an Maschine und Werkstück verursachen, sondern auch schwere Personenschäden.- gefertigt aus hochfestem Spezialstahl- aufwändige Wärmebehandlung in mehreren Schritten- gezieltes Anlassen der am höchsten belasteten Bereiche- hohe Schlagzähigkeit- alle Funktionsflächen nach dem Härten fein bearbeitet- höchste Sicherheit und Zuverlässigkeit

Ausführung:- aus Einsatzstahl, alle Funktionsflächen geschliffen- Zugfestigkeit im Kern von mindestens 800 N/mm², gehärtet- Vickershärte min. HV 6.300 N/mm² (min. HRC 56)- Kegelgenauigkeit nach AT3- Steilkegel SK 40 mit RingnutVerwendung:Aufnahme von Werkzeugen mit Morsekegel mit Austreiblappen.

Ausführung und Verwendung:- schützt Schrumpffutter vor Überhitzung- verlängert die Lebensdauer der Schrumpffutter- nur eine Parametereinstellung für alle Aufnahmen- Kühlung mit Standard-Kühlkörper Durchmesser 6-8 mm

Ausführung:- aus Spezialstahl gefertigt- durch den abnehmbaren Feingewindering Erhöhung der Spannkraft und sicheres Aufnehmen aller Fräsköpfe- durch Einsatz der Schraube 247201 kann jede Messerkopfaufnahme auf Innenkühlung umgerüstet werden Verwendung:Zum Befestigen von Fräsern, vor allem jedoch von Messerköpfen auf Aufsteckfräsdornen.
