VDI-Werkzeugaufnahmen
Auswahl
Ausführung:
- aus Einsatzstahl, alle Funktionsflächen geschliffen
- Zugfestigkeit im Kern von mindestens 800 N/mm2, gehärtet (min. HRC 56)
- mit Mitnehmersteinen und vergrößerter Auflagefläche
- Kegelgenauigkeit min. AT 3
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
- Kühlmittel-Austrittsbohrungen an der Stirnseite (nicht bei 240610+240611)
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Lieferung:
Komplett mit angeschraubten Mitnehmersteinen und Fräseranzugsschraube. Ab C71 = 40 mm zusätzlich mit 4 Gewindebohrungen nach DIN 2079.
Hinweis:
- passendes Zubehör finden Sie auf Seite 24/???
- *auch für ANSI-CAT geeignet
- aus Einsatzstahl, alle Funktionsflächen geschliffen
- Zugfestigkeit im Kern von mindestens 800 N/mm2, gehärtet (min. HRC 56)
- mit Mitnehmersteinen und vergrößerter Auflagefläche
- Kegelgenauigkeit min. AT 3
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
- Kühlmittel-Austrittsbohrungen an der Stirnseite (nicht bei 240610+240611)
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Lieferung:
Komplett mit angeschraubten Mitnehmersteinen und Fräseranzugsschraube. Ab C71 = 40 mm zusätzlich mit 4 Gewindebohrungen nach DIN 2079.
Hinweis:
- passendes Zubehör finden Sie auf Seite 24/???
- *auch für ANSI-CAT geeignet
Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488, mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
- 241020 BT30 gewuchtet mit G2,5 bei 25.000 1/min
- bis einschließlich ER20 mit Sechskantmutter (nur bei 241018, 241019 und 241029)
- passendes Zubehör finden Sie ab Seite 24/???
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488, mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
- 241020 BT30 gewuchtet mit G2,5 bei 25.000 1/min
- bis einschließlich ER20 mit Sechskantmutter (nur bei 241018, 241019 und 241029)
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung und Verwendung:
- Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
Lieferumfang:
Mit Längeneinstellschraube. Ohne Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
*Ohne Einstellschraube. Ohne Gewinde für Wuchtschrauben. Mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr.
**Ohne Einstellschraube und ohne Gewinde für Wuchtschrauben.
***Ohne Gewinde für Wuchtschrauben.
****Ohne Einstellschraube. Ohne Gewinde für Wuchtschrauben. Ohne Gewinde für Kühlmittelübergaberohr.
- Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
Lieferumfang:
Mit Längeneinstellschraube. Ohne Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
*Ohne Einstellschraube. Ohne Gewinde für Wuchtschrauben. Mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr.
**Ohne Einstellschraube und ohne Gewinde für Wuchtschrauben.
***Ohne Gewinde für Wuchtschrauben.
****Ohne Einstellschraube. Ohne Gewinde für Wuchtschrauben. Ohne Gewinde für Kühlmittelübergaberohr.
Ausführung und Verwendung:
- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik
- bei langer Kraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich
- Spitze extrem schlank, Basis verstärkt
- 3° Schräge im Bereich der Spitze
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- für HM-Werkzeuge mit Schafttoleranz h6
- schrumpfen nur mit Schrumpf- und Kühlhülsen
- Rundlaufgenauigkeit < 3="">
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik
- bei langer Kraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich
- Spitze extrem schlank, Basis verstärkt
- 3° Schräge im Bereich der Spitze
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- für HM-Werkzeuge mit Schafttoleranz h6
- schrumpfen nur mit Schrumpf- und Kühlhülsen
- Rundlaufgenauigkeit < 3="">
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???

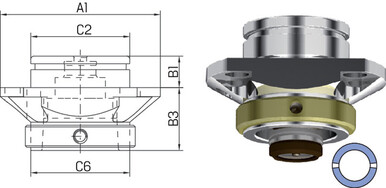

Ausführung:
- zur Montage in Revolver oder Revolveraufbauten
- hohe Haltekraft (bei 20 Nm | 30,5 kN) bei HSK 63
- innere Kühlmitteldurchführung
- zur Montage in Revolver oder Revolveraufbauten
- hohe Haltekraft (bei 20 Nm | 30,5 kN) bei HSK 63
- innere Kühlmitteldurchführung
Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
Hinweis:
L = links
R = rechts
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
Hinweis:
L = links
R = rechts
Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
Hinweis:
L = links
R = rechts
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
Hinweis:
L = links
R = rechts
Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- feinwuchten mit Wuchtschrauben möglich
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangrichtung
- sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet
Lieferung:
Mit Längeneinstellschraube (ausgenommen 242760).
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- feinwuchten mit Wuchtschrauben möglich
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangrichtung
- sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet
Lieferung:
Mit Längeneinstellschraube (ausgenommen 242760).
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Ausführung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard
Hinweis:
L = links
R = rechts
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard
Hinweis:
L = links
R = rechts
Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
Hinweis:
L = links
R = rechts
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
Hinweis:
L = links
R = rechts
Ausführung:
- höhenverstellbar
- mit Kugelspritzdüse
- höhenverstellbar
- mit Kugelspritzdüse
Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard
Hinweis:
L = links
R = rechts
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard
Hinweis:
L = links
R = rechts
Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge geeignet
- Schafttoleranz h6
- Rundlaufgenauigkeit < 3="">
- BT30 = Form JD / BT40 = Form JD/JF
Lieferung:
Mit Längeneinstellschraube.
Hinweis:
- Feinwuchten mit Wuchtschrauben möglich
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben,
mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- **mit Einstellschrauben, ohne Gewinde für Wuchtschrauben
- passendes Zubehör finden Sie ab Seite 24/???
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge geeignet
- Schafttoleranz h6
- Rundlaufgenauigkeit < 3="">
- BT30 = Form JD / BT40 = Form JD/JF
Lieferung:
Mit Längeneinstellschraube.
Hinweis:
- Feinwuchten mit Wuchtschrauben möglich
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben,
mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- **mit Einstellschrauben, ohne Gewinde für Wuchtschrauben
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3= 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3= 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spanntiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???.
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spanntiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???.
Ausfürhung und Verwendung:
- unterschiedliche Winkel der Kühlkanale ermöglichen optimale Kühlung
- ab 20 mm Spanndurchmesser mit 3 Kühlkanälen
- Kühlkanäle für optimalen Druck bei Werkzeugen mit Innenkühlung wiederverschließbar
- mit Balluffchip-Bohrung
- Hartüberdreht für höchste Laufruhe
- zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN1835B und DIN 6535HB
Hinweis:
242212 = konische Ausführung
- unterschiedliche Winkel der Kühlkanale ermöglichen optimale Kühlung
- ab 20 mm Spanndurchmesser mit 3 Kühlkanälen
- Kühlkanäle für optimalen Druck bei Werkzeugen mit Innenkühlung wiederverschließbar
- mit Balluffchip-Bohrung
- Hartüberdreht für höchste Laufruhe
- zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN1835B und DIN 6535HB
Hinweis:
242212 = konische Ausführung
