VDI-Werkzeugaufnahmen

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

Mit Steilkegel ISO 7388-1:
- Form AD: zentrale Kühlmittelzufuhr
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3="">


Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- **ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben
- passendes Zubehör finden Sie ab Seite 24/???

Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis:
- mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???

Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis:
- mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???

Ausführung und Verwendung:
- extrem schlanke Bauform
- keine Störkanten
- Rundlaufgenauigkeit < 0,003="">
- Präzision aus einem Guss
- optimale Steifigkeit
- für alle HM-Werkzeuge mit Schafttoleranz h6
- mit 3° Schräge, passend für Formschrägen
- extrem schlank für die Feinbearbeitung und an besonders schwer zugänglichen Stellen

Lieferung:
Ohne Kühlmittelrohr.

Hinweis:
- Schrumpfen nur mit Schrumpf- und Kühlhülsen
- passendes Zubehör finden Sie ab Seite 24/???

Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spanntiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben

Die langen Ausführungen (l1 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">

Hinweis:
- alle Ausführungen auch mit SAFE-LOCK^® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???.

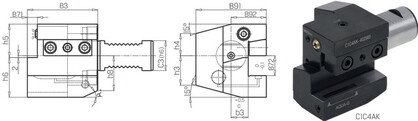

Ausführung und Verwendung:
- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem
- Hohe Spannkraft durch Klemmleiste
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Klemmleiste, einfacher seitlicher Zugang und höchste Spannkraft
- ideal für Drehoperationen mit hohem Vorschub oder ziehendem Schnitt
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich

Ausführung:
- höhenverstellbar
- mit Kugelspritzdüse

Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis:
- mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- feinwuchten mit Wuchtschrauben möglich
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangrichtung
- sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Mit Längeneinstellschraube (ausgenommen 242760).

Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.



*Ohne Einstellschraube. Ohne Gewinde für Wuchtschrauben. Mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr.

Ausführung und Verwendung:
- geringe Schnittkräfte bei hohen Drehzahlen
- besonders geeignet für die Anforderungen der Mikrobearbeitung
- keine Störkontur, auch schwer zugängliche Stellen erreichbar
- Rundlaufgenauigkeit < 0,003="">
HSK-E40/50
- Präzision aus einem Guss
- optimale Steifigkeit
- für alle HM-Werkzeuge mit Schafttoleranz h6
- mit 3° Schräge, passend für Formschrägen
- hohe Haltekraft

Lieferung:
Ohne Kühlmittelrohr.

Hinweis:
- Schrumpfen nur mit Schrumpf- und Kühlhülsen
- passendes Zubehör finden Sie ab Seite 24/???

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- feinwuchten mit Wuchtschrauben möglich
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangrichtung
- sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Mit Längeneinstellschraube (ausgenommen 242760).

Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.



*Ohne Einstellschraube. Ohne Gewinde für Wuchtschrauben. Mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr.

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge geeignet
- Schafttoleranz h6
- Rundlaufgenauigkeit < 3="">
- BT30 = Form JD / BT40 = Form JD/JF

Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- Feinwuchten mit Wuchtschrauben möglich
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben,
mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- **mit Einstellschrauben, ohne Gewinde für Wuchtschrauben
- passendes Zubehör finden Sie ab Seite 24/???

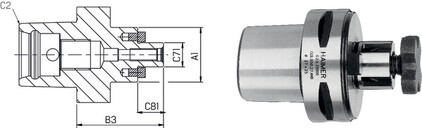

Verwendung:
- zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880
- Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830

Lieferung:
- mit Fräseranzugsschraube
- Mitnehmerring
- Passfeder
- Kühlkanalbohrungen an Stirnseite gegen Aufpreis

Hinweis:
- durch Verwendung der Fräseranzugsschraube 247201 ist Innenkühlung erreichbar
- passendes Zubehör finden Sie ab Seite 24/???

Verwendung:
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO15488.

Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.

Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis:
- mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???

Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spanntiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben

Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">

Hinweis:
- alle Ausführungen auch mit SAFE-LOCK^® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???.

Ausführung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)

Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.

Ausführung:
- mit axialer Längenverstellung und Schwingungsdämpfung
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- maximale Drehzahl 50.000 min^-1

Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.

Verwendung:
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
- nach DIN 6359 mit Steilkegel
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund

Lieferung:
Mit Spannschraube.

Hinweis:
- Ersatz-Spannschrauben finden Sie unter 240570 auf Seite 24/???
- *auch für ANSI-CAT geeignet

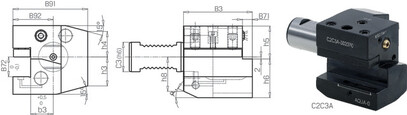

Ausführung und Verwendung:
- Ausführung radial Überkopf
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich

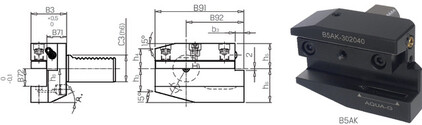

Ausführung und Verwendung:
- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich

Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard

Hinweis:
L = links
R = rechts

Verwendung:
- zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880
- mit Kühlkanalbohrungen an Stirnseite
- Schnittstelle mit polygonförmigen Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Mit Fräseranzugsschraube und Nutensteinen.

Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
- feinwuchten mit Wuchtschrauben möglich
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangrichtung
- sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet

Lieferung:
Mit Längeneinstellschraube (ausgenommen 242760).

Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.

Verwendung:
Zum Spannen von Fräsern mit Zylinderschaft und geneigten Spannflächen nach DIN 1835-E und DIN 6535-HE.

Lieferung:
Komplett mit Spannschraube und Einstellschraube.
