VDI-Werkzeugaufnahmen
Auswahl
Ausführung:
- Rundlaufgenauigkeit 0,005 mm
- maximale Drehzahl 20.000 min-1
- innere Kühlmittelzufuhr durch Kühlmittelrohr
- korrosionsgeschützt
Lieferung:
Inklusive Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
- Rundlaufgenauigkeit 0,005 mm
- maximale Drehzahl 20.000 min-1
- innere Kühlmittelzufuhr durch Kühlmittelrohr
- korrosionsgeschützt
Lieferung:
Inklusive Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung:
- mit eingebauter Axialkompensation Form ET
- Rundlauf nach DIN/ISO Klasse 2
- Wiederholgenauigkeit 10 µm
- Spannüberbrückung h7 d. h. nur das Nennmaß kann gespannt werden
Verwendung:
- zum Gewindeschneiden, jedoch nicht im CENTROIP Spannzangenfutter
- bei CNC-Maschinen bitte feste Zyklen mit nur 95 % (bei kleinen) bis 99 % (bei großen Gewinden) Vorschub- oder Steigungswert verwenden, um die Längenkompensation bei nicht synchronisierten Spindeln zu ermöglichen
- diese Gewindebohr-Spannzange hat im Ruhestand nur einen Ausgleich auf Zug, jedoch nicht auf Druck
- mit eingebauter Axialkompensation Form ET
- Rundlauf nach DIN/ISO Klasse 2
- Wiederholgenauigkeit 10 µm
- Spannüberbrückung h7 d. h. nur das Nennmaß kann gespannt werden
Verwendung:
- zum Gewindeschneiden, jedoch nicht im CENTROIP Spannzangenfutter
- bei CNC-Maschinen bitte feste Zyklen mit nur 95 % (bei kleinen) bis 99 % (bei großen Gewinden) Vorschub- oder Steigungswert verwenden, um die Längenkompensation bei nicht synchronisierten Spindeln zu ermöglichen
- diese Gewindebohr-Spannzange hat im Ruhestand nur einen Ausgleich auf Zug, jedoch nicht auf Druck
Ausführung:
- radial
- überkopf
- kurz
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
- radial
- überkopf
- kurz
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.

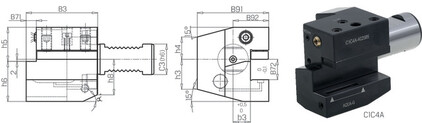

Ausführung:
- mit Doppelverzahnung
- Typ AQUA-G® für Werkzeuge mit Innenkühlung
- für Stechschwerter mit Innenkühlung
- Nenngröße 26 bis 32 mm
- höhenverstellbar ±0,3 mm
- passend u. a. für Sandvik, Seco, Iscar
- mit Doppelverzahnung
- Typ AQUA-G® für Werkzeuge mit Innenkühlung
- für Stechschwerter mit Innenkühlung
- Nenngröße 26 bis 32 mm
- höhenverstellbar ±0,3 mm
- passend u. a. für Sandvik, Seco, Iscar

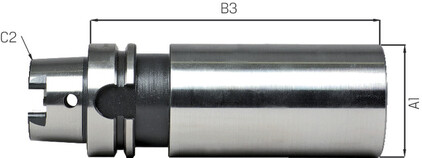

Ausführung und Verwendung:
- geringe Schnittkräfte bei hohen Drehzahlen
- besonders geeignet für die Anforderungen der Mikrobearbeitung
- keine Störkontur, auch schwer zugängliche Stellen erreichbar
- Rundlaufgenauigkeit < 0,003="">
HSK-E40/50
- Präzision aus einem Guss
- optimale Steifigkeit
- für alle HM-Werkzeuge mit Schafttoleranz h6
- mit 3° Schräge, passend für Formschrägen
- hohe Haltekraft
Lieferung:
Ohne Kühlmittelrohr.
Hinweis:
- Schrumpfen nur mit Schrumpf- und Kühlhülsen
- passendes Zubehör finden Sie ab Seite 24/???
- geringe Schnittkräfte bei hohen Drehzahlen
- besonders geeignet für die Anforderungen der Mikrobearbeitung
- keine Störkontur, auch schwer zugängliche Stellen erreichbar
- Rundlaufgenauigkeit < 0,003="">
HSK-E40/50
- Präzision aus einem Guss
- optimale Steifigkeit
- für alle HM-Werkzeuge mit Schafttoleranz h6
- mit 3° Schräge, passend für Formschrägen
- hohe Haltekraft
Lieferung:
Ohne Kühlmittelrohr.
Hinweis:
- Schrumpfen nur mit Schrumpf- und Kühlhülsen
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung und Verwendung:
- geringe Schnittkräfte bei hohen Drehzahlen
- besonders geeignet für die Anforderungen der Mikrobearbeitung
- keine Störkontur, auch schwer zugängliche Stellen erreichbar
- Rundlaufgenauigkeit < 0,003="">
HSK-E40/50
- Präzision aus einem Guss
- optimale Steifigkeit
- für alle HM-Werkzeuge mit Schafttoleranz h6
- mit 3° Schräge, passend für Formschrägen
- hohe Haltekraft
Lieferung:
Ohne Kühlmittelrohr.
Hinweis:
- Schrumpfen nur mit Schrumpf- und Kühlhülsen
- passendes Zubehör finden Sie ab Seite 24/???
- geringe Schnittkräfte bei hohen Drehzahlen
- besonders geeignet für die Anforderungen der Mikrobearbeitung
- keine Störkontur, auch schwer zugängliche Stellen erreichbar
- Rundlaufgenauigkeit < 0,003="">
HSK-E40/50
- Präzision aus einem Guss
- optimale Steifigkeit
- für alle HM-Werkzeuge mit Schafttoleranz h6
- mit 3° Schräge, passend für Formschrägen
- hohe Haltekraft
Lieferung:
Ohne Kühlmittelrohr.
Hinweis:
- Schrumpfen nur mit Schrumpf- und Kühlhülsen
- passendes Zubehör finden Sie ab Seite 24/???
Verwendung:
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO15488.
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO15488.
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
- mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???
- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488
- Schnittstelle mit polygonförmigem Kegel und Plananlage
- exakte Positionierung in Umfangsrichtung
- sehr hohe Rundlaufgenauigkeit
- hohes Drehmoment und hohe Steifigkeit
- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
- mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???

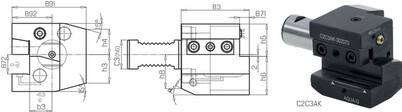

Ausführung und Verwendung:
- Ausführung radial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung radial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich

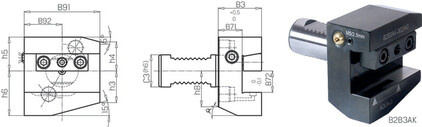

Ausführung und Verwendung:
- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
Verwendung:
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488.
Lieferung:
A32/40/50: komplett mit Spannmutter Typ HS (High Speed, feingewuchtet für erhöhte Spannkraft)
A63/80/100: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)
Hinweis:
- *ohne Gewinde für Einstellschraube
- passendes Zubehör finden Sie ab Seite 24/???
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488.
Lieferung:
A32/40/50: komplett mit Spannmutter Typ HS (High Speed, feingewuchtet für erhöhte Spannkraft)
A63/80/100: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)
Hinweis:
- *ohne Gewinde für Einstellschraube
- passendes Zubehör finden Sie ab Seite 24/???

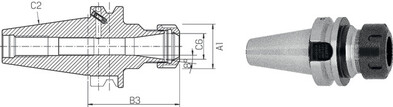

Verwendung:
- zum Spannen von Werkzeugen mit Zylinderschaft in
Spannzangen nach ISO 15488
- Form AD/AF: zentrale Kühlmittelzufuhr und
wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
- 240602, 240604, 240607 und 240613 bis einschl. ER20 mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???
- *auch für ANSI-CAT geeignet
- zum Spannen von Werkzeugen mit Zylinderschaft in
Spannzangen nach ISO 15488
- Form AD/AF: zentrale Kühlmittelzufuhr und
wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).
Hinweis:
- 240602, 240604, 240607 und 240613 bis einschl. ER20 mit Sechskantmutter
- passendes Zubehör finden Sie ab Seite 24/???
- *auch für ANSI-CAT geeignet
Verwendung:
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
Um größte Flexibilität bei den Einsatzmöglichkeiten zu gewährleisten, müssen bei der Bestellung Spannfutter, Spannmutter, Spannzangen und Zubehör separat definiert werden.
B3 Maß für Spannmuttern ohne Dichtscheibe
B71 max. Einstecktiefe ohne Anschlag
Lieferung:
Ohne Spannmutter.
Hinweis:
Passendes Zubehör finden Sie im Hauptkatalog ab Seite 24/???.
B3 Maß für Spannmuttern ohne Dichtscheibe
B71 max. Einstecktiefe ohne Anschlag
Lieferung:
Ohne Spannmutter.
Hinweis:
Passendes Zubehör finden Sie im Hauptkatalog ab Seite 24/???.
Ausführung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3 Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3 Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
Ausführung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3-Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 241034)
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
Ausführung und Verwendung:
- Ausführung radial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung radial, durch Doppelverzahnung zwei Halter in Einem
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
Ausführung und Verwendung:
- Ausführung radial, durch Doppelverzahnung zwei Halter in Einem
- hohe Spannkraft durch Klemmleiste
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Klemmleiste, einfacher seitlicher Zugang und höchste Spannkraft
- ideal für Drehoperationen mit hohem Vorschub oder ziehendem Schnitt
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung radial, durch Doppelverzahnung zwei Halter in Einem
- hohe Spannkraft durch Klemmleiste
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Klemmleiste, einfacher seitlicher Zugang und höchste Spannkraft
- ideal für Drehoperationen mit hohem Vorschub oder ziehendem Schnitt
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
Ausführung und Verwendung:
- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem
- hohe Spannkraft durch Klemmleiste
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Klemmleiste, einfacher seitlicher Zugang und höchste Spannkraft
- ideal für Drehoperationen mit hohem Vorschub oder ziehendem Schnitt
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem
- hohe Spannkraft durch Klemmleiste
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Klemmleiste, einfacher seitlicher Zugang und höchste Spannkraft
- ideal für Drehoperationen mit hohem Vorschub oder ziehendem Schnitt
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
Ausführung:
- mit Doppelverzahnung
- Typ AQUA-G® für Werkzeuge mit Innenkühlung
- für Stechschwerter mit Innenkühlung
- Nenngröße 26 bis 32 mm
- höhenverstellbar ±0,3 mm
- passend u. a. für Sandvik, Seco, Iscar
- mit Doppelverzahnung
- Typ AQUA-G® für Werkzeuge mit Innenkühlung
- für Stechschwerter mit Innenkühlung
- Nenngröße 26 bis 32 mm
- höhenverstellbar ±0,3 mm
- passend u. a. für Sandvik, Seco, Iscar
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschäften mit Anzugsgewinde nach DIN 228-1 Form A.
Lieferung:
Mit Anzugsschraube.
Zur Aufnahme von Werkzeugen mit Morsekegelschäften mit Anzugsgewinde nach DIN 228-1 Form A.
Lieferung:
Mit Anzugsschraube.
Ausführung:
- zur Anfertigung von Sonderwerkzeugen
- HSK-Kegel und Bund geschliffen und gehärtet
- zylindrischer Teil weich zur weiteren Bearbeitung
- zur Anfertigung von Sonderwerkzeugen
- HSK-Kegel und Bund geschliffen und gehärtet
- zylindrischer Teil weich zur weiteren Bearbeitung
Verwendung:
Zur Aufnahme von Einschraubfräsern mit Gewinde.
Hinweis:
Gibt es auch komplett in zylindrischer Ausführung
Passendes Zubehör finden Sie auf Seite 24/???.
Zur Aufnahme von Einschraubfräsern mit Gewinde.
Hinweis:
Gibt es auch komplett in zylindrischer Ausführung
Passendes Zubehör finden Sie auf Seite 24/???.
Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3= 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3= 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.
- hohe Steifigkeit
- schlank an der Spitze
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
