VDI-Werkzeugaufnahmen

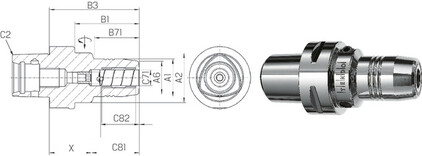

Verwendung:- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HBLieferung:Mit Spannschraube.Hinweis:242212, 242216 + 242217: C71 25 Ø konisch

Ausfürhung und Verwendung:- unterschiedliche Winkel der Kühlkanale ermöglichen optimale Kühlung - ab 20 mm Spanndurchmesser mit 3 Kühlkanälen - Kühlkanäle für optimalen Druck bei Werkzeugen mit Innenkühlung wiederverschließbar - mit Balluffchip-Bohrung - Hartüberdreht für höchste Laufruhe - zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN1835B und DIN 6535HBHinweis:242212 = konische Ausführung

Ausführung und Verwendung:- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spanntiefe- kürzere Bearbeitungszeiten- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine- bessere Maßhaltigkeit- mit verschließbaren Cool Jet Bohrungen- mit Gewindebohrungen zum Auswuchten mit SchraubenDie langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.- hohe Steifigkeit- schlank an der Spitze- vibrationshemmend- hohe Spannkraft- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet- universell anwendbar spart Plätze im Werkzeugmagazin- Rundlaufgenauigkeit < 3="">Hinweis:- alle Ausführungen auch mit SAFE-LOCK® erhältlich- passendes Zubehör finden Sie ab Seite 24/???.

Ausführung:- radial- mit KugelspritzdüseLieferung:Unterlegscheibe verbaut.

Ausführung und Verwendung:- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine- bessere Maßhaltigkeit- mit verschließbaren Cool Jet Bohrungen- mit Gewindebohrungen zum Auswuchten mit SchraubenDie langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.- hohe Steifigkeit- vibrationshemmend- hohe Spannkraft- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet- universell anwendbar, spart Plätze im Werkzeugmagazin- Rundlaufgenauigkeit < 3="">Hinweis:- alle Ausführungen auch mit SAFE-LOCK® erhältlich- passendes Zubehör finden Sie ab Seite 24/???

Verwendung: - zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB - nach DIN 6359 mit Steilkegel - Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund Lieferung: Mit Spannschraube.Hinweis: - Ersatz-Spannschrauben finden Sie unter 240570 auf Seite 24/??? - *auch für ANSI-CAT geeignetAusführung:Kühlmittel-Austrittsbohrungen an der Stirnseite.

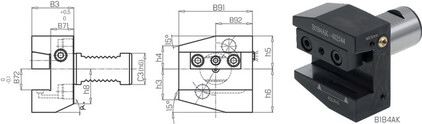

Ausführung:- für ISO-Klemmhalter mit Vierkantschaft- verstellbare Kühldüse mit InnengewindeHinweis:L = linksR = rechts

Um größte Flexibilität bei den Einsatzmöglichkeiten zu gewährleisten, müssen bei der Bestellung Spannfutter, Spannmutter, Spannzangen und Zubehör separat definiert werden.B3 Maß für Spannmuttern ohne DichtscheibeB71 max. Einstecktiefe ohne AnschlagLieferung:Ohne Spannmutter.Hinweis:Passendes Zubehör finden Sie im Hauptkatalog ab Seite 24/???.

Verwendung:- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)Lieferung:Inklusive Fräseranzugsschraube.Hinweis:- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???

Ausfürhung und Verwendung:- unterschiedliche Winkel der Kühlkanale ermöglichen optimale Kühlung- ab 20 mm Spanndurchmesser mit 3 Kühlkanälen- Kühlkanäle für optimalen Druck bei Werkzeugen mit Innenkühlung wiederverschließbar- mit Balluffchip-Bohrung- Hartüberdreht für höchste Laufruhe- zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN1835B und DIN 6535HBHinweis:242212 = konische Ausführung

Ausführung und Verwendung:- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine- bessere Maßhaltigkeit- mit verschließbaren Cool Jet Bohrungen- mit Gewindebohrungen zum Auswuchten mit SchraubenDie langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.- hohe Steifigkeit- vibrationshemmend- hohe Spannkraft- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet- universell anwendbar, spart Plätze im Werkzeugmagazin- Rundlaufgenauigkeit < 3="">Hinweis:- alle Ausführungen auch mit SAFE-LOCK® erhältlich- passendes Zubehör finden Sie ab Seite 24/???

Ausführung:- zur Aufnahme von Stechschwertern- mit InnenkühlungHinweis:L = linksR = rechts

Ausführung: Vierkant-Rohlinge für Sonderausführungen Form A1 Schaft und Anlagefläche gehärtet und geschliffen.

Ausführung:- für ISO-Klemmhalter mit Vierkantschaft- verstellbare Kühldüse mit Innengewinde- Mitnehmernuten am HSK nach ICTM-StandardHinweis:L = linksR = rechts

Verwendung:- zum hochgenauen Spannen von Werkzeugen mit Zylinderschaft mit speziellen Spannzangen- sehr gut geeignet für Hochgeschwindigkeitsbearbeitung- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund- Schafttoleranz h6Lieferung:- HG-Futter mit Spannschraube- AusziehhakenHinweis:- passende Spannzangen finden Sie unter 241320 auf Seite 24/???- *auch für ANSI-CAT geeignet

Ausführung und Verwendung:- extrem schlanke Bauform- keine Störkanten- Rundlaufgenauigkeit < 0,003="">- Präzision aus einem Guss- optimale Steifigkeit- für alle HM-Werkzeuge mit Schafttoleranz h6- mit 3° Schräge, passend für Formschrägen- extrem schlank für die Feinbearbeitung und an besonders schwer zugänglichen StellenLieferung:Ohne Kühlmittelrohr.Hinweis:- Schrumpfen nur mit Schrumpf- und Kühlhülsen- passendes Zubehör finden Sie ab Seite 24/???

Ausführung:- hohe Steifigkeit mit Schwingungsdämpfung- universell auch mit Standard-Spannzangen einsetzbar- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets- auch für Standard-Spannzangen ER nach ISO 15488 (Vorsicht - B3 Maß ändert sich)- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe- kürzere Bearbeitungszeiten- bessere Maßhaltigkeit- hohe Spannkraft- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 242246 + 242249 HSK40)- ab Größe HSK63 konische AusführungHinweis:Passende Spannzangen finden Sie ab Seite 24/???.

Ausführung und Verwendung:- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spanntiefe- kürzere Bearbeitungszeiten- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine- bessere Maßhaltigkeit- mit verschließbaren Cool Jet Bohrungen- mit Gewindebohrungen zum Auswuchten mit SchraubenDie langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar.- hohe Steifigkeit- schlank an der Spitze- vibrationshemmend- hohe Spannkraft- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet- universell anwendbar spart Plätze im Werkzeugmagazin- Rundlaufgenauigkeit < 3="">Hinweis:- alle Ausführungen auch mit SAFE-LOCK® erhältlich- passendes Zubehör finden Sie ab Seite 24/???.

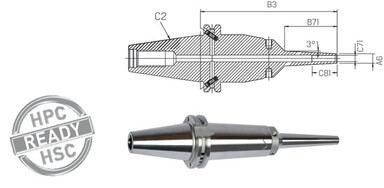

Ausführung und Verwendung:- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik- bei langer Kraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich- Spitze extrem schlank, Basis verstärkt- 3° Schräge im Bereich der Spitze- mit Gewindebohrungen zum Auswuchten mit Schrauben- für HM-Werkzeuge mit Schafttoleranz h6- schrumpfen nur mit Schrumpf- und Kühlhülsen- Rundlaufgenauigkeit < 3="">Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.

Ausführung und Verwendung:- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik- bei langer Kraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich- Spitze extrem schlank, Basis verstärkt- 3° Schräge im Bereich der Spitze- mit Gewindebohrungen zum Auswuchten mit Schrauben- für HM-Werkzeuge mit Schafttoleranz h6- schrumpfen nur mit Schrumpf- und Kühlhülsen- Rundlaufgenauigkeit < 3="">Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.

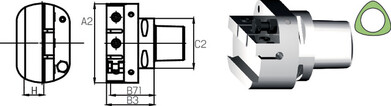

Verwendung:- zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488- Schnittstelle mit polygonförmigem Kegel und Plananlage- exakte Positionierung in Umfangsrichtung- sehr hohe Rundlaufgenauigkeit- hohes Drehmoment und hohe Steifigkeit- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignetLieferung:Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).Hinweis:- mit Sechskantmutter- passendes Zubehör finden Sie ab Seite 24/???

Ausführung und Verwendung:Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.- feinwuchten mit Wuchtschrauben möglich- hitzebeständiger Warmarbeitsstahl- gehärtet 54-2 HRC- für HSS- und HM-Werkzeuge- Schafttoleranz h6- Schnittstelle mit polygonförmigem Kegel und Plananlage- exakte Positionierung in Umfangrichtung- sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe Steifigkeit- für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignetLieferung:Mit Längeneinstellschraube (ausgenommen 242760).Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.

Verwendung:- zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880- Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830Lieferung:- mit Fräseranzugsschraube- Mitnehmerring- Passfeder- Kühlkanalbohrungen an Stirnseite gegen AufpreisHinweis:- durch Verwendung der Fräseranzugsschraube 247201 ist Innenkühlung erreichbar- passendes Zubehör finden Sie ab Seite 24/???

Verwendung:- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)Lieferung:Inklusive Fräseranzugsschraube.Hinweis:- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
