VDI-Werkzeugaufnahmen
Auswahl
Verwendung:
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
- nach DIN 6359 mit Steilkegel
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Lieferung:
Mit Spannschraube.
Hinweis:
- Ersatz-Spannschrauben finden Sie unter 240570 auf Seite 24/???
- *auch für ANSI-CAT geeignet
Ausführung:
Kühlmittel-Austrittsbohrungen an der Stirnseite.
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
- nach DIN 6359 mit Steilkegel
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Lieferung:
Mit Spannschraube.
Hinweis:
- Ersatz-Spannschrauben finden Sie unter 240570 auf Seite 24/???
- *auch für ANSI-CAT geeignet
Ausführung:
Kühlmittel-Austrittsbohrungen an der Stirnseite.
Ausführung und Verwendung:
- Ausführung radial Überkopf
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
- Ausführung radial Überkopf
- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
Verwendung:
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
Ausführung:
- radial
- lang
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
- radial
- lang
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
Ausführung und Verwendung:
- extrem schlank für die Feinbearbeitung und an besonders schwer zugänglichen Stellen
- keine Störkanten
- optimale Steifigkeit
- ideal Schrumpfen mit Haimer Power Clamp
- für alle HM-Werkzeuge mit Schaft-Toleranz h6
- 3° Schräge, passend für Formschrägen
- Aufnahme feingewuchtet
- Rundlaufgenauigkeit <3>
Lieferung:
Ohne Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
- extrem schlank für die Feinbearbeitung und an besonders schwer zugänglichen Stellen
- keine Störkanten
- optimale Steifigkeit
- ideal Schrumpfen mit Haimer Power Clamp
- für alle HM-Werkzeuge mit Schaft-Toleranz h6
- 3° Schräge, passend für Formschrägen
- Aufnahme feingewuchtet
- Rundlaufgenauigkeit <3>
Lieferung:
Ohne Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Ausführung:
- radial
- lang
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
- radial
- lang
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.

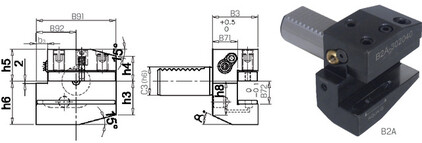

Ausführung:
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard
Hinweis:
L = links
R = rechts
- für ISO-Klemmhalter mit Vierkantschaft
- verstellbare Kühldüse mit Innengewinde
- Mitnehmernuten am HSK nach ICTM-Standard
Hinweis:
L = links
R = rechts
Ausführung und Verwendung:
- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik
- bei langer Auskraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich
- Spitze extrem schlank, an der Basis verstärkt
- Wandstärke 3 mm
- 3° Schräge im Bereich der Spitze
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- für HM-Werkzeuge mit Schafttoleranz h6
- schrumpfen nur mit Schrumpf- und Kühlhülsen
- Rundlaufgenauigkeit < 3="">
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik
- bei langer Auskraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich
- Spitze extrem schlank, an der Basis verstärkt
- Wandstärke 3 mm
- 3° Schräge im Bereich der Spitze
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- für HM-Werkzeuge mit Schafttoleranz h6
- schrumpfen nur mit Schrumpf- und Kühlhülsen
- Rundlaufgenauigkeit < 3="">
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Ausführung und Verwendung:
- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik
- bei langer Auskraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich
- Spitze extrem schlank, an der Basis verstärkt
- Wandstärke 3 mm
- 3° Schräge im Bereich der Spitze
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- für HM-Werkzeuge mit Schafttoleranz h6
- schrumpfen nur mit Schrumpf- und Kühlhülsen
- Rundlaufgenauigkeit < 3="">
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik
- bei langer Auskraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich
- Spitze extrem schlank, an der Basis verstärkt
- Wandstärke 3 mm
- 3° Schräge im Bereich der Spitze
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- für HM-Werkzeuge mit Schafttoleranz h6
- schrumpfen nur mit Schrumpf- und Kühlhülsen
- Rundlaufgenauigkeit < 3="">
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Verwendung:
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
Ausführung:
- mit eingebauter Axialkompensation Form ET
- Rundlauf nach DIN/ISO Klasse 2
- Wiederholgenauigkeit 10 µm
- Spannüberbrückung h7 d. h. nur das Nennmaß kann gespannt werden
Verwendung:
- zum Gewindeschneiden, jedoch nicht im CENTROIP Spannzangenfutter
- bei CNC-Maschinen bitte feste Zyklen mit nur 95 % (bei kleinen) bis 99 % (bei großen Gewinden) Vorschub- oder Steigungswert verwenden, um die Längenkompensation bei nicht synchronisierten Spindeln zu ermöglichen
- diese Gewindebohr-Spannzange hat im Ruhestand nur einen Ausgleich auf Zug, jedoch nicht auf Druck
- mit eingebauter Axialkompensation Form ET
- Rundlauf nach DIN/ISO Klasse 2
- Wiederholgenauigkeit 10 µm
- Spannüberbrückung h7 d. h. nur das Nennmaß kann gespannt werden
Verwendung:
- zum Gewindeschneiden, jedoch nicht im CENTROIP Spannzangenfutter
- bei CNC-Maschinen bitte feste Zyklen mit nur 95 % (bei kleinen) bis 99 % (bei großen Gewinden) Vorschub- oder Steigungswert verwenden, um die Längenkompensation bei nicht synchronisierten Spindeln zu ermöglichen
- diese Gewindebohr-Spannzange hat im Ruhestand nur einen Ausgleich auf Zug, jedoch nicht auf Druck

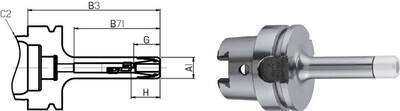

Ausführung:
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Vorsicht - B3 Maß ändert sich)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 242246 + 242249 HSK40)
- ab Größe HSK63 konische Ausführung
Hinweis:
Passende Spannzangen finden Sie ab Seite 24/???.
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Vorsicht - B3 Maß ändert sich)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben (außer 242246 + 242249 HSK40)
- ab Größe HSK63 konische Ausführung
Hinweis:
Passende Spannzangen finden Sie ab Seite 24/???.
Ausführung:
- axial
- überkopf
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
- axial
- überkopf
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
Verwendung:
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung
- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
Lieferung:
Inklusive Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung
- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
Ausführung:
- Werkzeughalter für POLINOX-Schleifsterne
- durch die unterschiedlichen Längen der Werkzeughalter können Bohrungen oder Durchbrüche in verschiedenen Tiefen erreicht werden
- Werkzeughalter für POLINOX-Schleifsterne
- durch die unterschiedlichen Längen der Werkzeughalter können Bohrungen oder Durchbrüche in verschiedenen Tiefen erreicht werden
Ausführung:
- Rundlaufgenauigkeit 0,005 mm
- maximale Drehzahl 20.000 min-1
- innere Kühlmittelzufuhr durch Kühlmittelrohr
- korrosionsgeschützt
Lieferung:
Inklusive Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
- Rundlaufgenauigkeit 0,005 mm
- maximale Drehzahl 20.000 min-1
- innere Kühlmittelzufuhr durch Kühlmittelrohr
- korrosionsgeschützt
Lieferung:
Inklusive Kühlmittelrohr.
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
Verwendung:
Zur Aufnahme von Einschraubfräsern mit Gewinde.
Hinweis:
Gibt es auch komplett in zylindrischer Ausführung
Passendes Zubehör finden Sie auf Seite 24/???.
Zur Aufnahme von Einschraubfräsern mit Gewinde.
Hinweis:
Gibt es auch komplett in zylindrischer Ausführung
Passendes Zubehör finden Sie auf Seite 24/???.
Ausführung:
- axial
- überkopf
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
- axial
- überkopf
- mit Kugelspritzdüse
Lieferung:
Unterlegscheibe verbaut.
Ausfürhung und Verwendung:
- unterschiedliche Winkel der Kühlkanale ermöglichen optimale Kühlung
- ab 20 mm Spanndurchmesser mit 3 Kühlkanälen
- Kühlkanäle für optimalen Druck bei Werkzeugen mit Innenkühlung wiederverschließbar
- mit Balluffchip-Bohrung
- Hartüberdreht für höchste Laufruhe
- zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN1835B und DIN 6535HB
Hinweis:
242212 = konische Ausführung
- unterschiedliche Winkel der Kühlkanale ermöglichen optimale Kühlung
- ab 20 mm Spanndurchmesser mit 3 Kühlkanälen
- Kühlkanäle für optimalen Druck bei Werkzeugen mit Innenkühlung wiederverschließbar
- mit Balluffchip-Bohrung
- Hartüberdreht für höchste Laufruhe
- zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN1835B und DIN 6535HB
Hinweis:
242212 = konische Ausführung
Verwendung:
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488.
Lieferung:
A32/40/50: komplett mit Spannmutter Typ HS (High Speed, feingewuchtet für erhöhte Spannkraft)
A63/80/100: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)
Hinweis:
- *ohne Gewinde für Einstellschraube
- passendes Zubehör finden Sie ab Seite 24/???
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488.
Lieferung:
A32/40/50: komplett mit Spannmutter Typ HS (High Speed, feingewuchtet für erhöhte Spannkraft)
A63/80/100: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)
Hinweis:
- *ohne Gewinde für Einstellschraube
- passendes Zubehör finden Sie ab Seite 24/???
Verwendung:
- zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880
- Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830
Lieferung:
- mit Fräseranzugsschraube
- Mitnehmerring
- Passfeder
- Kühlkanalbohrungen an Stirnseite gegen Aufpreis
Hinweis:
- durch Verwendung der Fräseranzugsschraube 247201 ist Innenkühlung erreichbar
- passendes Zubehör finden Sie ab Seite 24/???
- zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880
- Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830
Lieferung:
- mit Fräseranzugsschraube
- Mitnehmerring
- Passfeder
- Kühlkanalbohrungen an Stirnseite gegen Aufpreis
Hinweis:
- durch Verwendung der Fräseranzugsschraube 247201 ist Innenkühlung erreichbar
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung:
- mit festem Spannzangenteil und Spannmutter
- Schaft aus Messing
- gerieft und vernickelt
- mit festem Spannzangenteil und Spannmutter
- Schaft aus Messing
- gerieft und vernickelt
Ausführung und Verwendung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar:
- hohe Steifigkeit
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- höhere Laufruhe, dadurch bessere Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
- bessere Maßhaltigkeit
- mit verschließbaren Cool Jet Bohrungen
- mit Gewindebohrungen zum Auswuchten mit Schrauben
Die langen Ausführungen (B3 = 130-200 mm) mit schlanker Spitze sind besonders universell einsetzbar:
- hohe Steifigkeit
- vibrationshemmend
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- universell anwendbar, spart Plätze im Werkzeugmagazin
- Rundlaufgenauigkeit < 3="">
Hinweis:
- alle Ausführungen auch mit SAFE-LOCK® erhältlich
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung:
- Ausführung radial-für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100% durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt erhältlich
- Ausführung radial-für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller nutzbar bis max. 80 bar
- wahlweise Kühlung zu 100% durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse
- Verschlussschraube im Lieferumfang enthalten
- Anschluss für externe Kühlung G1/8" vorhanden
- Klemmung über Druckplatte
- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt erhältlich
Um größte Flexibilität bei den Einsatzmöglichkeiten zu gewährleisten, müssen bei der Bestellung Spannfutter, Spannmutter, Spannzangen und Zubehör separat definiert werden.
B3: Maß für Spannmutter ohne Dichtscheibe
B71: max. Einstecktiefe ohne Anschlag
Lieferung:
Ohne Spannmutter.
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
B3: Maß für Spannmutter ohne Dichtscheibe
B71: max. Einstecktiefe ohne Anschlag
Lieferung:
Ohne Spannmutter.
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
