VDI-Werkzeugaufnahmen

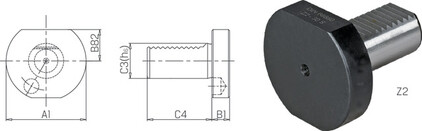

Auswahl

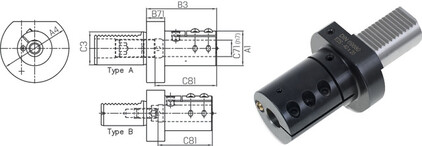

234100 PRETEC, DIN 69880 mit Zylinderschaft Form E1
Werkzeughalter für Wendeplattenbohrer Form E1, mit innerer Kühlmittelzufuhr über Bund und geschliffener Anlagefläche.Hinweis:Bestens geeignet für alle Bohrwerkzeuge mit Whistle Notch Schaft.
234200 PRETEC, DIN 69880 Zylinderaufnahme Form E2 mit Innenkühlung
Ausführung:- Innenkühlung über Stellschraube am Bund einstellbar- Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich (Typ A)- Verschlussschraube mit Sicherheitsring gegen Herausfallen in den Revolver gesichert- Typ A kein kürzen der Bohrstange notwendig*Werkzeugaufnahme tiefer gebohrt

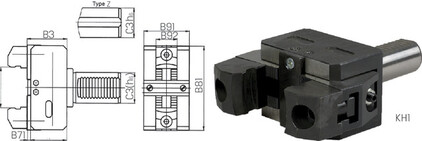

233000 PRETEC, DIN69880 Vierkant-Queraufnahme radial rechts kurz Form B1
Ausführung:- radial- kurz- mit KugelspritzdüseLieferung:Unterlegscheibe verbaut.
242742 HAIMER, DIN 69893 A kurz mit Cool Jet
Ausführung und Verwendung:Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.- feinwuchten mit Wuchtschrauben möglich- hitzebeständiger Warmarbeitsstahl- gehärtet 54-2 HRC- für HSS- und HM-Werkzeuge- Schafttoleranz h6- Rundlaufgenauigkeit < 3="">Lieferung:Mit Längeneinstellschraube ohne Kühlmittelrohr.Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.*ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, ohne Schlitze in der Spannbohrung für Kühlmittelzufuhr**ohne Gewinde für Wuchtschrauben***ohne Einstellschraube, ohne Gewinde für Wuchtschrauben
234901 PREMUS, rechts, kurz, mit Innenkühlung, Typ B1
Ausführung und Verwendung:- Ausführung radial- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse- Verschlussschraube im Lieferumfang enthalten- Anschluss für externe Kühlung G1/8" vorhanden- Klemmung über Druckplatte- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
234210 PRETEC, DIN 69880 Zylinderaufnahme E2S geschlitzt zum Klemmen
Ausführung:- geschlitzte Ausführung- reduziert Vibrationen durch Umschlingen der Bohrstange- Längeneinstellung bei durchbohrtem Schaft von der Schaftseite möglich (Typ A)- Verschlussschraube mit Sicherheitsring gegen Herausfallen in den Revolver gesichert- vollrunde Bohrstangen mit V-Nut können auch gespannt werden mit Höheneinstellung der Wendeplatte- Typ A durchbohrter Schaft, kein Kürzen der Bohrstange notwendig- Typ B Schaft nicht durchbohrt- interne und externe Kühlung möglich
242741 HAIMER, DIN 69893 A kurz
Ausführung und Verwendung:Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.- feinwuchten mit Wuchtschrauben möglich- hitzebeständiger Warmarbeitsstahl- gehärtet 54-2 HRC- für HSS- und HM-Werkzeuge- Schafttoleranz h6- Rundlaufgenauigkeit < 3="">Lieferung:Mit Längeneinstellschraube ohne Kühlmittelrohr.Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.*ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, ohne Schlitze in der Spannbohrung für Kühlmittelzufuhr**ohne Gewinde für Wuchtschrauben***ohne Einstellschraube, ohne Gewinde für Wuchtschrauben
234903 PREMUS, rechts, kurz, mit Innenkühlung, Typ B3
Ausführung und Verwendung:- Ausführung radial Überkopf- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse- Verschlussschraube im Lieferumfang enthalten- Anschluss für externe Kühlung G1/8" vorhanden- Klemmung über Druckplatte- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
233200 PRETEC, DIN 69880 Vierkant-Queraufnahme, Radial rechts lang Form B5
Ausführung:- radial- lang- mit KugelspritzdüseLieferung:Unterlegscheibe verbaut.
234550 PRETEC, Spannzangenaufnahme Form E4
Ausführung:- Spannzangenaufnahme Form E4- für ER Spannzangen nach DIN 6499, 248450-248659
233050 PRETEC, DIN 69880 Vierkant-Queraufnahme radial links kurz Form B2
Ausführung:- radial- kurz- mit KugelspritzdüseLieferung:Unterlegscheibe verbaut.
233100 PRETEC, DIN 69880 Vierkant-Queraufnahme rad. Überkopf R kurz Form B3
Ausführung:- radial- überkopf- kurz- mit KugelspritzdüseLieferung:Unterlegscheibe verbaut.
242745 HAIMER, DIN 69893 A ZG130
Verwendung:Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.- feinwuchten mit Wuchtschrauben möglich- hitzebeständiger Warmarbeitsstahl- gehärtet 54-2 HRC- für HSS- und HM-Werkzeuge- Schafttoleranz h6- Rundlaufgenauigkeit < 3="">Lieferung:Mit Längeneinstellschraube ohne Kühlmittelrohr.Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.

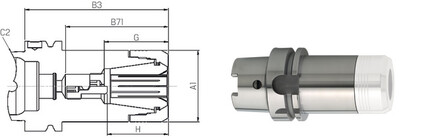

242248 HAIMER, DIN 69893 A Typ ER kurz
Verwendung:Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488.Lieferung:A32/40/50: komplett mit Spannmutter Typ HS (High Speed, feingewuchtet für erhöhte Spannkraft)A63/80/100: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)Hinweis:- *ohne Gewinde für Einstellschraube- passendes Zubehör finden Sie ab Seite 24/???

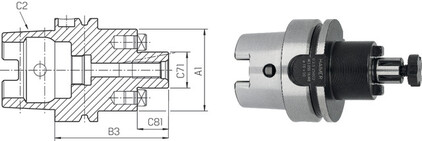

242304 PREMUS, Kühlkanal, G2,5 25.000 1/min
Verwendung:- zur Aufnahme für Fräser mit Quernut DIN 1880 mit Innenkühlung- ab Spann-Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)Lieferung:Inklusive Fräseranzugsschraube.Hinweis:- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser mit Innenkühlung- passende Fräser-Anzugsschrauben unter 247200 auf Seite 24/???
242717 HAIMER, DIN 69871 kurz Form AD
Ausführung und Verwendung:Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.Mit Steilkegel ISO 7388-1:- Form AD: zentrale Kühlmittelzufuhr- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund- hitzebeständiger Warmarbeitsstahl- gehärtet 54-2 HRC- für HSS- und HM-Werkzeuge- Schafttoleranz h6- Feinwuchten mit Wuchtschrauben- Rundlaufgenauigkeit < 3="">Lieferung:Mit Längeneinstellschraube.Hinweis:- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr- passendes Zubehör finden Sie ab Seite 24/???
235015 PREMUS, axial, links, kurz / überkopf, rechts, kurz
Ausführung und Verwendung:- Ausführung axial, durch Doppelverzahnung zwei Halter in Einem- für Werkzeuge mit Innenkühlung, Kühlmittelübergabe direkt in den Klemmhalter, alle Hersteller, nutzbar bis max. 80 bar- wahlweise Kühlung zu 100 % durch den Halter oder zusätzlich über verschließbare Kühlmitteldüse- Verschlussschraube im Lieferumfang enthalten- Anschluss für externe Kühlung G1/8" vorhanden- Klemmung über Druckplatte- Unterlegplatte zur Reduzierung auf nächst kleineren Halterquerschnitt optional erhältlich
242245 HAIMER, DIN 69893 A Typ ER ultra kurz
Verwendung:Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488.Lieferung:A32/40/50: komplett mit Spannmutter Typ HS (High Speed, feingewuchtet für erhöhte Spannkraft)A63/80/100: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft)Hinweis:- *ohne Gewinde für Einstellschraube- passendes Zubehör finden Sie ab Seite 24/???
234300 PRETEC, Form F
Ausführung:- für Werkzeuge mit Schaft nach DIN 228B mit Austreiblappen- mit Kugelspritzdüse*ohne Verzahnung
240618 HAIMER, DIN 69871 Form AD/B kurz, G2,5 22.000 1/min
Verwendung:- zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkelstirnfräsern DIN 842 und Messerköpfen DIN 1830- nach DIN 6358 mit Steilkegel- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am BundLieferung:Komplett mit Fräseranzugsschraube, Mitnehmerring und Passfeder.Hinweis zu 240620+240625:SK50 ohne Kühlbohrungen zur Fräsermitte. Durch Verwendung der Fräseranzugsschraube 247201 ist Innenkühlung erreichbar.Passendes Zubehör finden Sie auf den Seiten 24/???.
241218 FAHRION, DIN 69871 CENTRO P Mini
Um größte Flexibilität bei den Einsatzmöglichkeiten zu gewährleisten, müssen bei der Bestellung Spannfutter, Spannmutter, Spannzangen und Zubehör separat definiert werden.B3: Maß für Spannmuttern ohne DichtscheibeB71: max. Einstecktiefe ohne AnschlagLieferung:Ohne Spannmutter.Hinweis:Passendes Zubehör finden Sie im Hauptkatalog ab Seite 24/???.
241209 FAHRION, DIN 69871 CENTRO P
Um größte Flexibilität bei den Einsatzmöglichkeiten zu gewährleisten, müssen bei der Bestellung Spannfutter, Spannmutter, Spannzangen und Zubehör separat definiert werden.B3: Maß für Spannmuttern ohne DichtscheibeE: max. Einstecktiefe ohne Anschlag* = ohne Freistich nach ISO 7388-1 vor dem GreifbundLieferung:Ohne Spannmutter.Hinweis:Passendes Zubehör finden Sie im Hauptkatalog ab Seite 24/???.
242855 HAIMER, DIN 69893 A Power Mini ZG130
Ausführung und Verwendung:- für die 5-Achs-Bearbeitung im Formenbau und in der Medizintechnik- bei langer Auskraglänge eine effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich- Spitze extrem schlank, an der Basis verstärkt- Wandstärke 3 mm- 3° Schräge im Bereich der Spitze- mit Gewindebohrungen zum Auswuchten mit Schrauben- für HM-Werkzeuge mit Schafttoleranz h6- schrumpfen nur mit Schrumpf- und Kühlhülsen- Rundlaufgenauigkeit < 3="">Hinweis:Passendes Zubehör finden Sie ab Seite 24/???.
242722 HAIMER, DIN 69871 kurz Form AD/B mit Cool Jet
Ausführung und Verwendung:Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.- zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund- hitzebeständiger Warmarbeitsstahl- gehärtet 54-2 HRC- für HSS- und HM-Werkzeuge- Schafttoleranz h6- Feinwuchten mit Wuchtschrauben- Rundlaufgenauigkeit < 3="">Lieferung:Mit Längeneinstellschraube.Hinweis:- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr- passendes Zubehör finden Sie ab Seite 24/???
