Trapezgewindetriebe
Trapezgewindetriebe zeichnen sich durch eine hohe Tragfähigkeit bei gleichzeitig geringem Ressourcenaufwand aus. Meist werden die Gewinde mit einer Rechtsgängikeit eingesetzt, möglich sind allerdings auch linksgängige Gewinde.
Bei Trapezgewindetrieben herrscht zwischen den Gewindeflanken und der Gewindemutter Gleitkontakt. Durch den Gleitkontakt zwischen Muttern und Spindel werden auch häufig Materialkombinationen eingesetzt, welche eine Verschleißminderung bewirken kann!
Auswahl
Trapez-Gewindespindeln, rechtsgängig

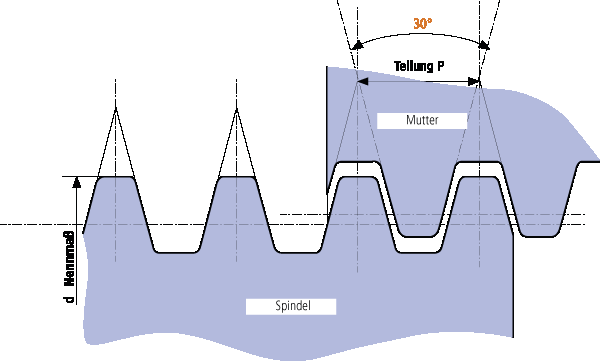

Die Bezeichnung der Trapezgewindespindeln richtet sich nach dem
Durchmesser sowie der Steigung des Gewindes. Bei der Bauteilauswahl
sollte neben der Gewindegröße ebenfalls auf die Steigungsrichtung des
Gewindes geachtet werden. Eine Vielzahl der Anwendungen im
Trapezspindelbereich wird mit rechtsgängigen Spindelkomponenten
umgesetzt, was auch zu einer besseren Verfügbarkeit führt. Die
Gewindetoleranz der Spindel liegt bei 7e.
Trapez-Sechskantmuttern
Trapez-Sechskantmuttern aus Stahl ermöglichen eine einfache und
formschlüssige Anbindung an die Konstruktion. Durch eine
Materialkombination von Mutter und Spindel können bessere
Lebensdauerwerte erzielt werden. Die Normung dieser Komponenten richtet
sich nach der DIN 103, die Gewindetoleranz der Muttern liegt bei H 8.
Wie auch bei den Trapezspindeln sollte auch in der Mutterauswahl der
Gewinderichtung beachtet werden.
Preis inkl. MwSt.:
Art-Nr.: 45564003000 TR 30X6 RECHTS
Trapezgewindespindel DIN 103
Trapezgewindespindel DIN103 Tr.30 x 6 x 1000mm lang eingängig rechts Material C15 gerollt
Gewindedurchmesser metrisch: TR 30 // Material: C15 // Steigung: 6 mm // Gewinderichtung: rechts // Produktart: Trapezgewindespindel
Trapez-Rundmuttern Stahl
Trapez-Rundmuttern aus Stahl bieten einen einfachen und robusten Aufbau,
bei gleichzeitig guter Verfügbarkeit. Durch eine Materialkombination von
Mutter und Spindel können bessere Lebensdauerwerte erzielt werden. Die
Normung dieser Komponenten richtet sich nach der DIN 103, die
Gewindetoleranz der Muttern liegt bei H 8. Wie auch bei den
Trapezspindeln sollte auch in der Mutterauswahl die Gewinderichtung
beachtet werden.
Trapez-Rundmuttern Rotguss
Trapez-Rundmuttern aus Rotguss bieten einen einfachen und robusten
Aufbau, bei gleichzeitig guter Verfügbarkeit. Durch eine
Materialkombination von Mutter und Spindel können bessere
Lebensdauerwerte erzielt werden. Die Normung dieser Komponenten richtet
sich nach der DIN 103, die Gewindetoleranz der Muttern liegt bei H 8.
Wie auch bei den Trapezspindeln sollte auch in der Mutterauswahl der
Gewinderichtung beachtet werden.
Preis inkl. MwSt.:
Art-Nr.: 260TR 16X4-LH-VA/3000
Trapez-Gewindespindel links, gerollt, Länge: 3000 mm
Trapez-Gewindespindel links, gerollt, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 16 // Material: Edelstahl (V2A) // Steigung: 4 mm // Gewinderichtung: links // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 48024001-241011X1000
NORELEM TRAPEZGEWINDESPINDEL RECHTSGEWINDE GEROLLT
TRAPEZGEWINDESPINDEL RECHTSGEWINDE GEROLLT, ZWEIGÄNGIG L=1000, TR 24X10 P5, E...
Gewinderichtung: Rechtsgewinde // Steigung: 10 mm // Material: Einsatzstahl 1.0401 // Gewindedurchmesser metrisch: TR 24 // Produktart: Trapezgewindespindel
Preis inkl. MwSt.:
Art-Nr.: 45564002000 TR 20X4
Trapezgewindespindel DIN 103
Trapezgewindespindel DIN103 Tr.20 x 4 x1000 mm lang eingängig rechts Material C15 gerollt
Gewindedurchmesser metrisch: TR 20 // Material: C15 // Steigung: 4 mm // Gewinderichtung: rechts // Produktart: Trapezgewindespindel
Trapez-Flanschmuttern
Trapez-Flanschmuttern aus Stahl ermöglichen einen robusten und einfachen
Anbau an die vorherrschende Konstruktion. Durch eine Materialkombination
von Mutter und Spindel können bessere Lebensdauerwerte erzielt werden.
Die Normung dieser Komponenten richtet sich nach der DIN 103, die
Gewindetoleranz der Muttern liegt bei H 8. Wie auch bei den
Trapezspindeln sollte auch in der Mutterauswahl der Gewinderichtung
beachtet werden.
Preis inkl. MwSt.:
Art-Nr.: 260TR 20X4-LH-VA/3000
Trapez-Gewindespindel links, gerollt, VA, Länge: 3000 mm
Trapez-Gewindespindel links, gerollt, VA, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 20 // Material: Edelstahl (V2A) // Steigung: 4 mm // Gewinderichtung: links // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 45564043000 TR 30X6 LINKS
Trapezgewindespindel DIN 103
Trapezgewindespindel DIN103 Tr.30 x 6 x 1000mm lang eingängig links Material C15 gerollt
Gewindedurchmesser metrisch: TR 30 // Material: C15 // Steigung: 6 mm // Gewinderichtung: links // Produktart: Trapezgewindespindel
Preis inkl. MwSt.:
Art-Nr.: 260TR 16X4-VA/3000
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 16 // Material: VA // Steigung: 4 mm // Gewinderichtung: rechts // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 45564099016 TR 16X4 VA
Trapezgewindespindel DIN 103
Trapezgewindespindel DIN103 Tr.16 x 4 x 1000mm lang eingängig rechts Material 1.4305 gerollt
Gewindedurchmesser metrisch: TR 16 // Material: 1.4305 // Steigung: 4 mm // Gewinderichtung: rechts // Produktart: Trapezgewindespindel
Preis inkl. MwSt.:
Art-Nr.: 851OSPE32-20403-00400-B60000
LINEAR DRIVE OSP-E32 TRAPEZOID OSP-E32ST
LINEAR DRIVE OSP-E32 TRAPEZOID OSP-E32ST
Produktart: LINEAR DRIVE OSP-E32 TRAPEZOID OSP-E32ST
Preis inkl. MwSt.:
Art-Nr.: 260TR 32X6/3000
Trapez-Gewindespindel rechts, gerollt, Länge: 3000 mm
Trapez-Gewindespindel rechts, gerollt, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 32 // Steigung: 6 mm // Gewinderichtung: rechts // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 260TR 40X7-VA-LH/3000
Trapez-Gewindespindel links, gerollt, VA, Länge: 3000 mm
Trapez-Gewindespindel links, gerollt, VA, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 40 // Material: VA // Steigung: 7 mm // Gewinderichtung: links // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 48024003-1404142
TRAPEZGEWINDEMUTTER RECHTSGEWINDE, EINGÄNGIG, TR 14X4, L=28, D1=30, KUNSTSTOFF
TRAPEZGEWINDEMUTTER RECHTSGEWINDE, EINGÄNGIG, TR 14X4, L=28, D1=30, KUNSTSTOFF
Gewinderichtung: rechts // Steigung: 4 mm // Material: Kunststoff // Gewindedurchmesser metrisch: TR 14 // Produktart: Trapezgewindemutter
Preis inkl. MwSt.:
Art-Nr.: 260TR 20X4-VA/3000
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 20 // Material: VA // Steigung: 4 mm // Gewinderichtung: rechts // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 260TR 12X3-VA/3000
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 12 // Material: VA // Steigung: 3 mm // Gewinderichtung: rechts // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 260TR 24X5-VA/3000
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Trapez-Gewindespindel rechts, gerollt, VA, Länge: 3000 mm
Gewindedurchmesser metrisch: TR 24 // Material: VA // Steigung: 5 mm // Gewinderichtung: rechts // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 260TR 24X5-LH/1000
Trapez-Gewindespindel links, gerollt, Länge: 1000 mm
Trapez-Gewindespindel links, gerollt, Länge: 1000 mm
Gewindedurchmesser metrisch: TR 24 // Steigung: 5 mm // Gewinderichtung: links // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 45564582400
Runde Trapezgewindemutter DIN103 Tr. 24x10 P5 zweig. rechts
Runde Trapezgewindemutter DIN103 Tr. 24x10 P5 zweig. rechts
Gewindedurchmesser metrisch: TR 24 // Steigung: 10 mm // Gewinderichtung: rechts // Produktart: Runde Trapezgewindemutter
Preis inkl. MwSt.:
Art-Nr.: 260TR 40X7 630MM
Trapez-Gewindespindel rechts, gerollt
Trapez-Gewindespindel rechts, gerollt
Gewindedurchmesser metrisch: TR 40 // Steigung: 7 mm // Gewinderichtung: rechts // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 260TR 40X7-LH/1000
Trapez-Gewindespindel links, gerollt, Länge: 1000 mm
Trapez-Gewindespindel links, gerollt, Länge: 1000 mm
Gewindedurchmesser metrisch: TR 40 // Steigung: 7 mm // Gewinderichtung: links // Produktart: Trapez-Gewindespindel
Preis inkl. MwSt.:
Art-Nr.: 45564044400 TR 44X7 LINKS
Trapezgewindespindel DIN 103
Trapezgewindespindel DIN103 Tr.44 x 7 x 1000mm lang eingängig links Material C15 gerollt
Gewindedurchmesser metrisch: TR 44 // Material: C15 // Steigung: 7 mm // Gewinderichtung: links // Produktart: Trapezgewindespindel
mehr Produkte
Trapezgewindetriebe
Die Herstellung von Trapezgewindespindeln erfolgt im Allgemeinen preisgünstig durch Gewinderollen. Trotz der hohen Wirtschaftlichkeit entstehen durch das Gewinderollen sehr positive Eigenschaften:
- Hohe Zugfestigkeit
- Hohe Verschleißfestigkeit
- Druckpolierte Gewindeflanken mit hoher Profilgenauigkeit
- Hohe Biegewechselfestigkeit
Beim Trapezgewinde ergibt sich auf der Mantelfläche des Gewindes eine schmale Rille, die fertigungstechnisch bedingt ist. Sie hat auf die Funktion der Gewindespindel keinen Einfluss.
Die Genauigkeit von Gewindespindeln hängt maßgeblich vom Rollvorgang und vom eingesetzten Werkstoff ab. Die Steigungs- und Profilgenauigkeit liegt im Standard bei 0,1 mm auf 300 mm. Die Geradheit der Spindel liegt bei 0,3 mm auf 300 mm.
Bei den Trapezgewindetrieben herrscht zwischen den Gewindeflanken und -muttern Gleitreibung. Naturgemäß beschränkt sich dadurch die Anwendung auf nicht zu schnelle Verstellvorgänge, die nach dem Verstellvorgang in dieser Stellung über einen längeren Zeitraum statisch verharren.
