Spannelemente

Ausführung:
- aus hochwertigem Werkzeugstahl
- pneumatisch einfachwirkend
- kompakte Bauweise

Verwendung:
- Wiederholgenauigkeit <0,01>
- Lösedruck:
basic.Y: 5 bar
basic.S: 5,5 bar
basic.M: 4 bar

Verwendung:
Für Spannmodule STARK.basic.Y.

Verwendung:
Für Spannmodule STARK.metec.3.

Ausführung:
- die Vakuumspannplatte hat auf der Oberseite Nuten und Ansaugstellen
- durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden
- einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschläge
- durch seitliche Nuten oder die Befestigungsbohrungen (für M8) kann die Vakuumspannplatte auf einer Grundplatte (z. B. Maschinentisch) befestigt werden
- ebenso kann die Vakuumspannplatte problemlos durch die vorhandenen Aufnahmebohrungen in das AMF-Nullpunktspannsystem Größe K20 (M12) integriert werden
- für die Verwendung empfehlen wir einen Pneumatikschlauch Ø 10 mm

Hinweis:
Betrieb nur mit getrockneter und nicht geölter Druckluft!
Mediumstemperatur: 0 °C - 60 °C
Umgebungstemperatur: 10 °C - 50 °C

Lieferumfang:
- Vakuumspannplatte aus Aluminium
- integrierte Venturidüse
- Schalldämpfer
- Vakuummeter
- Absperrventil
- 6 Exzenteranschläge
- 2 m Pneumatikschlauch
- Stecknippel für Druckluftanschluss
- 10 m Dichtschnur Ø 4 mm (schwarz)
- 10 m Dichtschnur Ø 4 mm (grau)

Ausführung und Verwendung 299100:
- Senkrechtspanner mit offenem Haltearm und waagerechtem Fuß
- verzinkt und passiviert
- ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
- ab Größe 2 einsatzgehärtete und gefettete Lagerbuchsen
- mit vergüteter, verzinkter Andrückschraube, verschiebbar mit Verlierschutz
- Sicherheits-Spannstück mit Fingerschutz
- zur Befestigung auf Platten etc.

Hinweis:
Auch in rostfreiem Stahl lieferbar.

Ausführung 299101:
- Senkrechtspanner mit verdrehgesicherten Buchsen
(außer Größe 1)
- Nieten aus Edelstahl
- verzinkt und passiviert
- medienbeständiger Kunststoff-Handgriff
- Sicherheits-Spannstück
- lange Haltearmführung
- großer Eingriffsraum für die Hand in geöffneter Stellung

Lieferung:
Inklusive Andruckspindel.

Ausführung und Verwendung:
Wie 299100 und 299101.
299200: Senkrechtspanner, mit offenem Haltearm und senkrechtem Fuß
299201: Senkrechtspanner, mit geschlossenem Haltearm und senkrechtem Fuß

Hinweis:
Auch in nicht rostendem Stahl lieferbar.

Ausführung:
- mit Fußbefestigung
- Bügel und Klemmmuttern komplett montiert
- Nieten aus Edelstahl
- verzinkt und passiviert
- ergonomischer, medienbeständiger Kunststoff-Handgriff

Lieferung:
Inklusive Bügel und Gegenhalter.

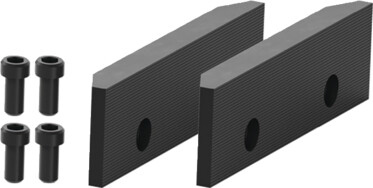

Verwendung:
Für Maschinenschraubstock HILMA.NC.

Hinweis:
- Lieferung inklusive Schrauben
- Preis pro VPE

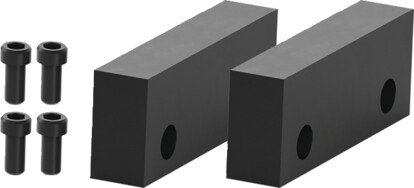

Verwendung:
Für Maschinenschraubstock HILMA.NC.

Hinweis:
- Lieferung inklusive Schrauben
- Preis pro VPE
