Mit dem Spann-Bohrfutter findet sich ein wesentliches Zubehörteil in der
Spanntechnik in Form einer Spannvorrichtung. Einsatz finden Bohrfutter
an den Spindeln von Bohrmaschinen, Akku-Schraubern oder Bohrhämmern.
Ihre Aufgabe besteht in der Aufnahme von Werkzeugen wie Bohrern oder
Bits. Im Bohrfutter werden die festzustellenden Einsatzwerkzeuge
zwischen drei Spannbacken aufgenommen. Der Spannvorgang geht über ein
Gewinde im Innern des Bohrfutters vonstatten. Beim Spannen schiebt das
Gewinde die Spannbacken in einen Kegel, wodurch das aufgenommene
Werkzeug fixiert wird. In unserem Sortiment finden Sie eine Auswahl
passgenauer Spann-Bohrfutter unterschiedlicher Größen, Durchmesser und
Spannweiten. Wir führen in dieser Kategorie Produkte wie
Schnellspannbohrfutter, Bohrfutterschlüssel, Zahnkranzbohrfutter,
Bohrfutter mit Radialverriegelung und Feinbohrhilfen. Wir bieten Ihnen
hochwertige Qualitätsware der Werkzeug-Spezialisten ALBRECHT und RÖHM.
Stefan Brezina
Ihr Fachberater in der Werkzeugtechnik
Ausführung:- mit zylindrischer Zentrieraufnahme nach DIN 6350- System Cushman- Futterkörper aus Spezialguss bzw. mit geschmiedetem Stahlkörper- Rundlauf- und Planlaufgenauigkeit nach DIN 6386- komplett mit gehärteten Dreh- und Bohrbacken sowie SpannschlüsselVerwendung:Drehfutter zum Einsatz auf Drehmaschinen, Bohrmaschinen, Fräsmaschinen, Schweißmaschinen, Holzbearbeitungsmaschinen, Teilapparaten, Teiltischen etc.
Ausführung und Verwendung: - Futterkörper (sowie alle weiteren Bauteile) aus Stahl - Zentrisch spannend über Planspirale - Planspirale im Gesenk geschmiedet und hochvergütet, Gewindeflanken beidseitig geschliffen - Backen im Futter auf Rundlauf ausgeschliffen - Hohe Rundlaufgenauigkeit bis 0,02 - Backen grundsätzlich brüniert - Minimale Störkontur - Hohe Kraftübersetzung - Abtropfkante für Kühlmittel Hinweis:Passende Backen und Zubehör finden Sie ab Seite 26/464 Lieferumfang:Futter, Futterschlüssel, Backen
Spezifikation:- für Rechts- und Linkslauf- kompakte Bauweise, kurze Baulänge- Rundlaufabweichung 0,05 mm, max. zulässige Drehzahl 7.000 min-1- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m- bei 20 Nm Anzugsmoment 70 N/m-80 N/m- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich- kurze Spann- und UmrüstzeitenAusführung:Steilkegelschaft nach ISO 7388-2 Form A mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).Verwendung:Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.Lieferung:Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.Wuchten:Kurzbohrfutter Standard sind nicht zu wuchten.

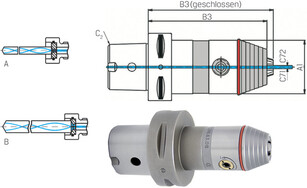

Ausführung:- für Rechts- und Linkslauf- Steilkegelschaft nach ISO 7388-1 Form AD bzw. Form AF mit innerer Kühlmittelzuführung wahlweise durch die Mitte (Form AD) oder über den Bund (Form AF) für automatischen WerkzeugwechselHinweis:A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glattem Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,20 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glattem Schaft nach DIN 6535 Form HA.
Ausführung:- wie 214000, jedoch mit Gewindeaufnahme und Schlüssel DIN 6349- die Hülse ist auf den Zahnkranz aufgepresst und zusätzlich eingesickt- Futter ist schlagbohrfestDB = durchbohrt, für rechts- und linkslaufende Maschinen
242314 WTE, DIN 69893 A, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Kegel-Hohlschaft nach ISO 12164-1Hinweis:A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glatten Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glatten Schaft nach DIN 6535 Form HA.
242313 WTE, DIN 69893 A, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Kegel-Hohlschaft nach ISO 12164-1Hinweis (242314):A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glatten Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glatten Schaft nach DIN 6535 Form HA.
214360 RÖHM, mit Radialverriegelung, Aufnahme 1/2"-20
Ausführung und Verwendung:- für Rechts- und Linkslauf- Bohrfutter schlüssellos, mit Radialverriegelung- für Netzbohrmaschinen und Akkumaschinen- schlagbohrfest, mit Mehrkant für Montage und Demontage auf der Maschinenspindel- für Bohrmaschinen bis 1.100 Watt LeistungBeim Bohren, Schlagbohren und Schrauben mit Netz- und Akkubohrmaschinen haben diese Bohrfutter entscheidende Vorteile:- kein zusätzliches Verriegeln notwendig- mit Anfahrschutz- mit Spannfasen aus Hartmetall (Größe 13)- durchbohrte Ausführung für Rechts- und Linkslauf (Gewinde M5 oder M6)- bei Bedarf, Wartungsspray verwenden
Ausführung:- mit Kurzkegel-Direktaufnahme DIN 55027- System Cushman, mit geschmiedetem Stahlkörper- Rundlauf- und Planlaufgenauigkeit nach DIN 6386- komplett mit Stehbolzen, Bundmuttern- gehärteten Dreh- und Bohrbacken sowie SpannschlüsselVerwendung:Drehfutter zum Einsatz auf Drehmaschinen, Bohrmaschinen, Fräsmaschinen, Schweißmaschinen, Holzbearbeitungsmaschinen, Teilapparaten, Teiltischen etc.
