Spann-Bohrfutter
Mit dem Spann-Bohrfutter findet sich ein wesentliches Zubehörteil in der Spanntechnik in Form einer Spannvorrichtung. Einsatz finden Bohrfutter an den Spindeln von Bohrmaschinen, Akku-Schraubern oder Bohrhämmern. Ihre Aufgabe besteht in der Aufnahme von Werkzeugen wie Bohrern oder Bits. Im Bohrfutter werden die festzustellenden Einsatzwerkzeuge zwischen drei Spannbacken aufgenommen. Der Spannvorgang geht über ein Gewinde im Innern des Bohrfutters vonstatten. Beim Spannen schiebt das Gewinde die Spannbacken in einen Kegel, wodurch das aufgenommene Werkzeug fixiert wird. In unserem Sortiment finden Sie eine Auswahl passgenauer Spann-Bohrfutter unterschiedlicher Größen, Durchmesser und Spannweiten. Wir führen in dieser Kategorie Produkte wie Schnellspannbohrfutter, Bohrfutterschlüssel, Zahnkranzbohrfutter, Bohrfutter mit Radialverriegelung und Feinbohrhilfen. Wir bieten Ihnen hochwertige Qualitätsware der Werkzeug-Spezialisten ALBRECHT und RÖHM.
Auswahl
215250 ALBRECHT, Spannbereich 3–16 mm
Ausführung:- Bohrfutter und Aufnahmeschaft bilden eine Einheit- hohe Rundlaufgenauigkeit- kompakte Bauweise, kurze Ausführung(21 mm kürzer als zweiteiliges System aus Kegeldorn und Bohrfutter)
214500 RÖHM, mit Kegelaufnahme
Ausführung:- selbstspannend, massiver Haltering, kurze Bauweise, geringes Gewicht- selbsttätiges Nachspannen beim Bohren proportional zur Spannkraft, zur Erhaltung der Spannkraft auch bei hartem EinsatzVerwendung:Zum schnellen Spannen und Lösen der Bohrwerkzeuge auf stationären oder handgeführten Elektro-Bohrmaschinen.N = schwere Industrieausführung, für stationäre BohrmaschinenS = leichte Ausführung, vorwiegend für handgeführte Bohrmaschinen *verkürzt: B16 um 2,5 mm, B18 um 7 mm
215200 ALBRECHT, Spannbereich 1–13 mm
Ausführung:- Bohrfutter und Aufnahmeschaft bilden eine Einheit- hohe Rundlaufgenauigkeit- kompakte Bauweise, kurze Ausführung(21 mm kürzer als zweiteiliges System aus Kegeldorn und Bohrfutter)
240676 WTE, DIN 69871, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Steilkegelschaft nach ISO 7388-1 Form A
215000 ALBRECHT, mit Kegelaufnahme
Ausführung:- selbstspannendes Dreibacken-Bohrfutter- für Dauerbeanspruchung bei höchster Rundlaufgenauigkeit- Verschleißteile sind einsatzgehärtet, geschliffen und austauschbar- 100 % Rundlaufgenauigkeitsprüfung mit unterschiedlichen Messdorndurchmessern an verschiedenen Messpunkten, angelehnt an ISO 10888- Größe 15 mit Nonius zum leichten Spannen kleinster Bohrer und für Feinbohrhilfe 215100Verwendung:Als Genauigkeitsfutter mit hoher Spannkraft für die Serienfertigung, Montage und Reparaturbetrieb, auf Fräsmaschinen, Bearbeitungszentren, Ständerbohrmaschinen und Lehrenbohrwerken.B18: Kegel verkürzt. Passende Kegeldorne siehe 201400 und 201480.
214000 RÖHM, mit Kegelaufnahme
Ausführung:- Schlüssel nach DIN 6349- die Backenverstellung erfolgt durch die Gewindeverzahnung innen am Zahnkranz- Zahnkranz mit Gewinde an einem Stück gefertigt für direkte KraftübertragungVerwendung:- Universalfutter mit konstanter Spannkraft für alle Bohrarbeiten- bei Kegelaufnahme für Rechts- und Linkslauf geeignetP = schwere Industrieausführung, für stationäre Bohrmaschinen und handgeführte SchlagbohrmaschinenM oder S = leichte Zwischengrößen, vorwiegend für handgeführte Schlagbohrmaschinen
234700 WTE, DIN 69880 Kurzbohrfutter mit 3 Kugelspritzdüsen
Ausführung:- für Rechts- und Linkslauf- Zylinderschaft nach DIN 69880 / VDI 3425 mit Kühlmittelzuführung über3 Kugelspritzdüsen bzw. mit Kühlmittelzuführung durch die MitteGegen Aufpreis erhalten Sie einen Bohrfutterkopf der zum Schaft (werkseitig)um 180° gedreht werden kann.Hinweis (234705):A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3 - 6 mm, mit glatten Schaft nach DIn 6535 Form HA.B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6 - 13 mm, mit glatten Schaft nach DIn 6535 Form HA.
240062 WTE, DIN 2080, Kurzbohrfutter, Standard
Spezifikation:- für Rechts- und Linkslauf- kompakte Bauweise, kurze Baulänge- Rundlaufabweichung 0,05 mm, max. zul. Drehzahl 7.000 min-1- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m- bei 20 Nm Anzugsmoment 70 N/m-80 N/m- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich- kurze Spann- und UmrüstzeitenAusführung:Steilkegelschaft ähnlich DIN 2080 mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).Verwendung:Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.Lieferung:Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.Wuchten:NC-Bohrfutter 240062 sind nicht zu wuchten.
214620 RÖHM, in Genauigkeitsausführung
Ausführung:- selbstspannendes Bohrfutter mit hoher Rundlaufgenauigkeit- automatischer Spannkrafterhöhung- Verschleißteile gehärtet, geschliffen und austauschbarVerwendung:Für hohe Drehzahlen bei hoher Genauigkeit auf Bohrmaschinen, Bohrwerken etc.B18: verkürzt um 7 mm
240674 WTE, DIN 69871, Kurzbohrfutter, Standard
Spezifikation:- für Rechts- und Linkslauf- kompakte Bauweise, kurze Baulänge- Rundlaufabweichung 0,05 mm, max. zul. Drehzahl 7000 min-1- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m- bei 20 Nm Anzugsmoment 70 N/m-80 N/m- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich- kurze Spann- und UmrüstzeitenAusführung:Steilkegelschaft nach ISO 7388-1 Form A mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).Verwendung:Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.Lieferung:Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.Wuchten:Kurzbohrfutter Standard sind nicht zu wuchten.
214360 RÖHM, mit Radialverriegelung, Aufnahme 1/2"-20
Ausführung und Verwendung:- für Rechts- und Linkslauf- Bohrfutter schlüssellos, mit Radialverriegelung- für Netzbohrmaschinen und Akkumaschinen- schlagbohrfest, mit Mehrkant für Montage und Demontage auf der Maschinenspindel- für Bohrmaschinen bis 1.100 Watt LeistungBeim Bohren, Schlagbohren und Schrauben mit Netz- und Akkubohrmaschinen haben diese Bohrfutter entscheidende Vorteile:- kein zusätzliches Verriegeln notwendig- mit Anfahrschutz- mit Spannfasen aus Hartmetall (Größe 13)- durchbohrte Ausführung für Rechts- und Linkslauf (Gewinde M5 oder M6)- bei Bedarf, Wartungsspray verwenden

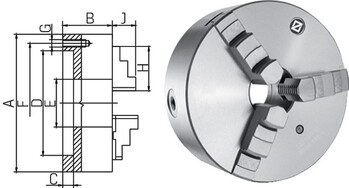

262001 PRETEC, Gusskörper DIN 6350
Ausführung:- mit zylindrischer Zentrieraufnahme nach DIN 6350- System Cushman- Futterkörper aus Spezialguss bzw. mit geschmiedetem Stahlkörper- Rundlauf- und Planlaufgenauigkeit nach DIN 6386- komplett mit gehärteten Dreh- und Bohrbacken sowie SpannschlüsselVerwendung:Drehfutter zum Einsatz auf Drehmaschinen, Bohrmaschinen, Fräsmaschinen, Schweißmaschinen, Holzbearbeitungsmaschinen, Teilapparaten, Teiltischen etc.
241064 WTE, JIS 6339 B, Kurzbohrfutter, Standard
Spezifikation:- für Rechts- und Linkslauf- kompakte Bauweise, kurze Baulänge- Rundlaufabweichung 0,05 mm, max. zulässige Drehzahl 7.000 min-1- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m- bei 20 Nm Anzugsmoment 70 N/m-80 N/m- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich- kurze Spann- und UmrüstzeitenAusführung:Steilkegelschaft nach ISO 7388-2 Form A mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).Verwendung:Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.Lieferung:Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.Wuchten:Kurzbohrfutter Standard sind nicht zu wuchten.
214520 RÖHM, mit Gewindeaufnahme
Ausführung und Verwendung:Selbstspannend, wie 214500 jedoch mit Gewindeaufnahme.S = leichte Ausführung, vorwiegend für handgeführte Bohrmaschinen
240677 WTE, DIN 69871, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Steilkegelschaft nach ISO 7388-1 Form AD bzw. Form AF mit innerer Kühlmittelzuführung wahlweise durch die Mitte (Form AD) oder über den Bund (Form AF) für automatischen WerkzeugwechselHinweis:A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glattem Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,20 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glattem Schaft nach DIN 6535 Form HA.
263352 Stahlkörper
Ausführung und Verwendung: - Futterkörper (sowie alle weiteren Bauteile) aus Stahl - Zentrisch spannend über Planspirale - Planspirale im Gesenk geschmiedet und hochvergütet, Gewindeflanken beidseitig geschliffen - Backen im Futter auf Rundlauf ausgeschliffen - Hohe Rundlaufgenauigkeit bis 0,02 - Backen grundsätzlich brüniert - Minimale Störkontur - Hohe Kraftübersetzung - Abtropfkante für Kühlmittel Hinweis:Passende Backen und Zubehör finden Sie ab Seite 26/464 Lieferumfang:Futter, Futterschlüssel, Backen
214050 RÖHM, mit Gewindeaufnahme
Ausführung:- wie 214000, jedoch mit Gewindeaufnahme und Schlüssel DIN 6349- die Hülse ist auf den Zahnkranz aufgepresst und zusätzlich eingesickt- Futter ist schlagbohrfestDB = durchbohrt, für rechts- und linkslaufende Maschinen
242313 WTE, DIN 69893 A, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Kegel-Hohlschaft nach ISO 12164-1Hinweis (242314):A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glatten Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glatten Schaft nach DIN 6535 Form HA.
242314 WTE, DIN 69893 A, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Kegel-Hohlschaft nach ISO 12164-1Hinweis:A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glatten Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glatten Schaft nach DIN 6535 Form HA.

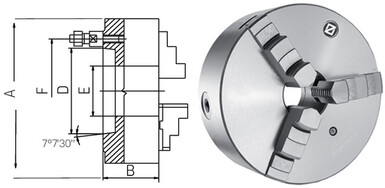

262201 PRETEC, Stahlkörper DIN 55027
Ausführung:- mit Kurzkegel-Direktaufnahme DIN 55027- System Cushman, mit geschmiedetem Stahlkörper- Rundlauf- und Planlaufgenauigkeit nach DIN 6386- komplett mit Stehbolzen, Bundmuttern- gehärteten Dreh- und Bohrbacken sowie SpannschlüsselVerwendung:Drehfutter zum Einsatz auf Drehmaschinen, Bohrmaschinen, Fräsmaschinen, Schweißmaschinen, Holzbearbeitungsmaschinen, Teilapparaten, Teiltischen etc.
214600 RÖHM, mit Spannkraftsicherung
Ausführung:- wie 214500-214520, schlagbohrfestes, schlüsselloses Schnellspann-Bohrfutter für Schlagbohrmaschinen- selbstspannend, Unfallsicher durch SpannkraftsicherungB16: verkürzt um 2,5 mm
241066 WTE, JIS 6339 B, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf, wie 240064- Steilkegelschaft nach ISO 7388-2 Form A
241067 WTE, JIS 6339 B, Kurzbohrfutter, Präzision
Ausführung:- fur Rechts- und Linkslauf, wie 240064- Steilkegelschaft nach ISO 7388-2 Form JD/JF mit innerer Kühlmittelzuführung wahlweise durch die Mitte (Form JD) oder über den Bund (Form JF) fur automatischen Werkzeugwechsel Hinweis: A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glatten Schaft nach DIN 6535 Form HA. B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glatten Schaft nach DIN 6535 Form HA.
242235 PREMUS, Wendeplatten-Bohreraufnahme, E1, kurz
Ausführung:Zum Spannen von Wendeplattenbohrern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB.
241211 WTE, ISO 26623-1, Kurzbohrfutter, Präzision
Ausführung:- für Rechts- und Linkslauf- Kupplungsgröße PSC63 nach ISO 26623-1- wahlweise ohne Kühlmittelzufuhr oder mit Kühlmittelzufuhr durch die MitteHinweis:A: Dichtscheibe WTE 13 2,05 mm im Lieferumfang enthalten. Für Kühlkanalbohrer 3-6 mm, mit glatten Schaft nach DIN 6535 Form HA.B: Dichtscheibe WTE 13 4,2 mm im Bohrfutterkopf eingebaut. Für Kühlkanalbohrer 6-13 mm, mit glatten Schaft nach DIN 6535 Form HA.
