Schlauchschutz und -sicherung

Asbestfreier Feuerschutzschlauch aus einem Glasfasergewebe mit unbrennbarer Spezial-Außenschicht. Dient zum Schutz von Schlauchleitungen gegen Hitze, Funkenflug, glühende Metallspäne etc. Montage mit Schlauchklemmen. • Glasfasergewebe-Feuerschutzschlauch mit nahtlosen Silikon-Gummi-Aussenschicht in orange • nach SAE Aerospace Norm 1072A Type 2A • Zertifiziert nach: – UL 1441 – Flammtest VW1 – MSHA für den Einsatz im Untertagebergbau – SAE AS1072E – GL-Germanischer Lloyd für 800 °C - 30 min. – BS EN 373 Molten Splash (Materialwiderstand gegen flüssige Metallspritzer) – BS EN 388 Abriebtest – BS EN ISO 6940 Flammbeständigkeit – BS EN ISO 6530 Ölbeständigkeit – BS 2576 Reißfestigkeit – EN45545-2: Geprüft mit Schlauch 681DB (Brenneigenschaft) – MIL-C-24576A – PJA und P96 (Thermische Leitfähigkeit)

Für Überwurfmutter-Verbindungen Schlauchfangsicherung mit 3, 4 oder 5 mm hochzugfestem Drahtseil. Für alle Schläuche* DIN 20066 & Überwurf-Armaturen. * Für 1SN, 2SN, 1SC, 2SC, 4SP, 4SH, R13, R15 - IMMER unter Berücksichtigung des oben angegebenen maximalen Betriebsdrucks. ** Die ECO-Laschendicke passt auf übliche Standardarmaturen ohne Klemmen, dieses Maß aber bitte trotzdem überprüfen/abgleichen.

Günstiger Schutz für weniger anspruchsvolle Anwendungen mit engen Biegeradien • Schützt den Schlauch vor Abrieb und mechanischen Beschädigungen • Leichter Einbau ohne Entfernen der Schlauchleitung: keine Schlauchklemmen erforderlich • Minimiert das Risiko des Abknickens • Beständig gegen Luft, Wasser, Öl, Benzin, Hydraulikflüssigkeit und die meisten Lösungsmittel • Ideal zum Bündeln von Kunststoffrohr oder Schlauchleitungen • Kein Rosten und keine Korrosion möglich Achtung: Dieses Material fördert die Verbrennung

Universalsicherung zur nachträglichen Montage Da die Cablelock-Spannschlösser zu öffnen sind, sind diese Typen schnell und einfach anzubringen ohne den Schlauch ausbauen zu müssen! Für Schläuche DN5 bis DN16 Professionelle Schlauchfangsicherung mit 3 mm hochfestem Drahtseil und beiderseits zu öffnenden Original-Cablelock-Spannschlössern. Ausführung AS3 ist geeignet für alle gängigen Hydraulikschläuche der Nennweiten DN5 bis DN16 und maßlich passend für die Schlauchtypen* 1SC, 2SC, 1SN, 2SN, 4SP, 4SH, R13, R15. Passend für alle Armaturentypen nach DIN EN 20066. * Die Sicherungen passen für die aufgeführten Schlauchtypen, jedoch nur unter Beachtung des max. Betriebdrucks laut Tabelle! ** Alle Druckangaben beziehen sich ausschließlich auf Anwendungen mit flüssigen Medien. *** Die Identlänge entspricht der gestreckten Gesamt-Seillänge einschließlich aufgepressten Endbegrenzungshülsen in demontiertem Zustand.

Universalsicherung zur nachträglichen Montage Da die Cablelock-Spannschlösser zu öffnen sind, sind diese Typen schnell und einfach anzubringen ohne den Schlauch ausbauen zu müssen! Für Schläuche DN20 bis DN50 Professionelle Schlauchfangsicherung mit 5 mm hochfestem Drahtseil und beiderseits zu öffnenden Original-Cablelock-Spannschlössern. Ausführung AS5 ist geeignet für alle gängigen Hydraulikschläuche der Nennweiten DN20 bis DN50 und maßlich passend für die Schlauchtypen* 1SC, 2SC, 1SN, 2SN, 4SP, 4SH, R13, R15. DN32-50 druckstufenmäßig jedoch speziell entwickelt für 4SH. Passend für alle Armaturentypen nach DIN EN 20066. * Die Sicherungen passen für die aufgeführten Schlauchtypen, jedoch nur unter Beachtung des max. Betriebdrucks laut Tabelle! ** Alle Druckangaben beziehen sich ausschließlich auf Anwendungen mit flüssigen Medien. *** Die Identlänge entspricht der gestreckten Gesamt-Seillänge einschließlich aufgepressten Endbegrenzungshülsen in demontiertem Zustand.

Universalsicherung zur nachträglichen Montage Da die Cablelock-Spannschlösser zu öffnen sind, sind diese Typen schnell und einfach anzubringen ohne den Schlauch ausbauen zu müssen! Für Schläuche DN10 bis DN25 Professionelle Schlauchfangsicherung mit 4 mm hochfestem Drahtseil und beiderseits zu öffnenden Original-Cablelock-Spannschlössern. Ausführung AS4 ist geeignet für alle gängigen Hydraulikschläuche der Nennweiten DN10 bis DN25 und maßlich passend für die Schlauchtypen* 1SC, 2SC, 1SN, 2SN, 4SP, 4SH, R13, R15. Passend für alle Armaturentypen nach DIN EN 20066. * Die Sicherungen passen für die aufgeführten Schlauchtypen, jedoch nur unter Beachtung des max. Betriebdrucks laut Tabelle! ** Alle Druckangaben beziehen sich ausschließlich auf Anwendungen mit flüssigen Medien. *** Die Identlänge entspricht der gestreckten Gesamt-Seillänge einschließlich aufgepressten Endbegrenzungshülsen in demontiertem Zustand.

Scheuerschutzwendel aus verzinktem Federstahldraht zum Schutz von Schlauchleitungen bei extremer Abriebgefahr oder möglicher äußerer Beschädigung.

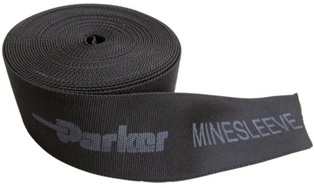

Parker Minesleeve bietet höchste Abriebfestigkeit ohne die Beweglichkeit der Schlauchleitung zu beeinfl ussen und übertrifft die Forderungen der MSHA, hinsichtlich Flammwidrigkeit und Selbstverlöschung. Berstdruckprüfungen nach SAE J343, ausgeführt an Schlauchleitungen mit DMS Überzug zeigten 7-fach höheren Schutz gegen Ölspritzer als vergleichbare Überzüge. DMS kann auch zum Bündeln von Schlauchleitungen, sowie Rohre und Kabel verwendet werden. Abriebfestigkeit – Bietet besten Schutz gegen Abrieb, ohne die Beweglichkeit des Schlauches zu beeinträchtigen. Feuerbeständigkeit und Flammwirdrigkeit – Übertrifft die Forderungen der MSHA, hinsichtlich Feuerbeständigkeit und Flammwidrigkeit. Elektrische Leitfähigkeit – Prüfungen nach ISO 8031 an Schlauchleitungen mit DMS Überzug zeigen Werte weit unter den geforderten Spezifi kationen. Spritzschutz gegen Ölaustritt – Berstdruckprüfungen an Schlauchleitungen nach SAE J343 zeigen einen 7-fach höheren Schutz gegenüber vergleichbaren Produkten. Auch zum Bündeln mehrer Schlauchleitungen geeignet, ebenso für Rohre und Kabel. Zertifikate MSHA und British Coal

Die Scheuerschutzschalen verlängern die Lebensdauer des Schlauchs, indem sie ihn vor dem Abrieb schützen, der entsteht, wenn der Schlauch an einem anderen Schlauch, an Metall oder Beton reibt. Dieser Parker-Schlauchschutz ist beständig gegen Öl, Schmierstoffe, Diesel, die meisten Lösungsmittel sowie Umgebungstemperaturen von -40° C bis +150° C. Leicht zu installieren und mit Kabelbindern zu sichern ohne Demontage von Schlauchleitungen. • Für Schlauch von Size -4 bis -32 • Verhindert den Abrieb des Schlauchs auf Beton, Metall und anderen rauen Oberflächen • Schützt den Schlauch vor Beschädigung an mobilen Hydraulikgeräten

Der Partek Nylon-Scheuerschutzschlauch von Parker gibt Ihrem Schlauch zweifachen, äußerst widerstandsfähigen Abriebschutz. Erstens hat der Schutzschlauch nach der ISO Spezifi kation 6945 eine einzigartige Konstruktion aus Nylongewebe und Partek „AS“ ist stark genug, mehr als 200,000 Abriebzyklen zu überstehen, ohne dass das Gewebe durchscheuert. Zweitens sorgt dieses Gewebe für eine außergewöhnlich glatte Innenwand, wodurch sich Gummischlauch in der Hülle frei bewegen kann. Das sorgt für einfachen Einbau und verhindert Abrieb der Schläuche im Inneren des Schutzschlauches. Der Partek-Scheuerschutzschlauch ist entweder in Schwarz oder Gelb und in für die meisten Hydraulikschläuche passenden Größen erhältlich. Partek – die schnelle und einfache Lösung für den Scheuerschutz Ihres Schlauches bei Anwendungen mit hohem Abrieb.

Hoch widerstandsfähiges Polyethylen sorgt für Schutz unter rauen Betriebsbedingungen. Hervorragend geeignet zum Bündeln von Hochdruck-Schlauchleitungen. • Schützt den Schlauch vor Abrieb und mechanischen Beschädigungen • Leichter Einbau ohne Demontage der Schlauchleitung: keine Schlauchklemmen erforderlich • Minimiert das Risiko des Abknickens • Beständig gegen Luft, Wasser, Öl, Benzin, Hydraulikflüssigkeit und die meisten Lösungsmittel • Ideal zum Bündeln von Kunststoffrohr oder Schlauchleitungen • Kein Rosten und keine Korrosion möglich Achtung: Dieses Material beeinfl usst das Brandverhalten negativ

Laschenform S: Inbusschraube an SAE-Verbindung Schlauchfangsicherung mit 3, 4 oder 5 mm hochzugfestem Drahtseil. Für alle Schläuche* DIN 20066 & SAE-Flansche. * Für 1SN, 2SN, 1SC, 2SC, 4SP, 4SH, R13, R15 - IMMER unter Berücksichtigung des oben angegebenen maximalen Betriebsdrucks. ** Die ECO-Laschendicke passt auf übliche Standardarmaturen ohne Klemmen, dieses Maß aber bitte trotzdem überprüfen/abgleichen.

Der Partek Nylon-Scheuerschutzschlauch von Parker gibt Ihrem Schlauch zweifachen, äußerst widerstandsfähigen Abriebschutz. Erstens hat der Schutzschlauch nach der ISO Spezifi kation 6945 eine einzigartige Konstruktion aus Nylongewebe und Partek „PS“ ist stark genug, mehr als 50,000 Abriebzyklen zu überstehen, ohne dass das Gewebe durchscheuert. Zweitens sorgt dieses Gewebe für eine außergewöhnlich glatte Innenwand, wodurch sich Gummischlauch in der Hülle frei bewegen kann. Das sorgt für einfachen Einbau und verhindert Abrieb der Schläuche im Inneren des Schutzschlauches. Der Partek-Scheuerschutzschlauch ist für die meisten Hydraulikschläuche passenden Größen erhältlich. Partek – die schnelle und einfache Lösung für den Scheuerschutz Ihres Schlauches bei Anwendungen mit hohem Abrieb.

Nylonschutzhülle zum Bündeln von Schlauchleitungen nach dem Einbau • Nachträglicher Einbau möglich • Geringes Gewicht und hohe Flexibilität • Aus hochzugfestem Nylon 1050 mit Urethan-Überzug • Umgebungstemperaturbereich von -51° C bis +93° C • Schneller und leichter Einbau • Für zusätzliche Abriebfestigkeit oder zum Bündeln mehrerer Schläuche • Kann mit einer Haushaltsschere zugeschnitten werden

Laschenform P: Universalbefestigung an Schraubenloch Schlauchfangsicherung mit 3, 4 oder 5mm hochzugfestem Drahtseil. Für alle Schläuche* & Armaturen gemäß DIN 20066. * Für 1SN, 2SN, 1SC, 2SC, 4SP, 4SH, R13, R15 - IMMER unter Berücksichtigung des oben angegebenen maximalen Betriebsdrucks. ** Die ECO-Laschendicke passt auf übliche Standardarmaturen ohne Klemmen, dieses Maß aber bitte trotzdem überprüfen/abgleichen.

Scheuerschutzwendel aus verzinktem Federstahlflachband zum Schutz von Schlauchleitungen bei extremer Abriebgefahr oder möglicher äußerer Beschädigung.

Für Schläuche DN32 bis DN76 Extrastarke Schlauchfangsicherung mit 5 mm hochzugfestem Doppeldrahtseil. Schlauchseitig zu öffnendes Cablelock-Spannschloß, maschinenseitig Kauschenausführung für Schäkelbefestigung. Geeignet für alle gängigen Hydraulikschläuche DN32 bis DN76 und passend für die Schlauchtypen* 1-2SC, 1-2SN, 4SP, 4SH, R13, R15. DN32-DN50 druckmäßig für R13 und R15 (DN60-DN76 für 2SN). Die aufgepressten Kauschen ermöglichen diverse Befestigungsvarianten. * Die Sicherungen passen für die aufgeführten Schlauchtypen, jedoch nur unter Beachtung des max. Betriebdrucks laut Tabelle!

Der Problemlöser für die Messtechnik Für Schläuche DN2, DN3, DN4 Äußerst kompakte Schlauchfangsicherung mit 2 mm hochzugfestem Drahtseil und beiderseits zu öffnenden Cablelock-Spannschlössern. Durch diese Ausführung ist die Sicherung extrem schnell montierbar ohne die Schlauchleitung trennen zu müssen. Typ AS2-M ist geeignet für alle gängigen Hydraulik-Messschläuche der Nennweiten DN2, DN3, DN4 und maßlich für alle gängigen Mess-Schlaucharmaturen (Mess-Schläuche und -Armaturen unterliegen bislang keiner Norm, zur Kontrolle daher bitte immer das untenstehende Maß "Maschinen-Fixpunkt" überprüfen). Die Montage erfolgt nahezu werkzeuglos - lediglich der zum Sichern erforderliche kleine Inbusschlüssel ist im Lieferumfang enthalten. * Die angegebenen Werte in der Spalte "montieren" sind die Außendurchmesser (AD), bei welchen sich das Cablelock-Spannschloss noch NACHTRÄGLICH montieren lässt (immer 4mm Spannbereich). Ist das Spannschloss bereits vormontiert, so lässt es sich auch noch über einen 1mm dickeren Außendurchmesser schieben - siehe hierzu Spalte "überschieben".

Für Schläuche DN25 bis DN76 Extrastarke Schlauchfangsicherung mit 5 mm hochzugfestem Doppeldrahtseil. Schlauchseitig zu öffnendes Cablelock-Spannschloß, maschinenseitig Laschenbefestigung an SAE-Schrauben. Geeignet für alle gängigen Hydraulikschläuche DN25 bis DN76 und passend für die Schlauchtypen* 1-2SC, 1-2SN, 4SP, 4SH, R13, R15. DN25 - DN50 druckmäßig für R13/R15 und höher (DN60 - DN76 für 2SN). Passend für SAE-Flanscharmaturen der Baureihe 3000+6000PSI. * Die Sicherungen passen für die aufgeführten Schlauchtypen, jedoch nur unter Beachtung des max. Betriebdrucks laut Tabelle !

Extrastarke Schlauchfangsicherung zur nachträglichen Montage Da die Cablelock-Spannschlösser zu öffnen sind, sind diese Typen schnell und einfach anzubringen ohne den Schlauch ausbauen zu müssen! Für Schläuche DN32 bis DN76 Extrastarke Schlauchfangsicherung mit 5 mm hochzugfestem Doppeldrahtseil und beiderseits zu öffnenden Cablelock-Spannschlössern. Typ AS52-B ist geeignet für alle gängigen Hydraulikschläuche der Nennweiten DN32 bis DN76 und maßlich passend für die Schlauchtypen* 1-2SC, 1-2SN, 4SP, 4SH, R13, R15. DN32-DN50 druckmäßig für R13/R15 und höher (DN60-DN76 für 2SN). Passend für alle Armaturentypen nach DIN EN 20066. * Die Sicherungen passen für die aufgeführten Schlauchtypen, jedoch nur unter Beachtung des max. Betriebdrucks laut Tabelle!
