Messschrauben
Neben dem klassischen Messschieber stellen Messschrauben die wichtigsten Messinstrumente in der Fertigungstechnik dar. Sie gehören zu den Skalenmessinstrumenten und liegen in verschiedenen Ausführungen für unterschiedliche Anwendungen vor. Die häufigste Anwendung finden Bügelmessschrauben, die aufgrund ihrer Konstruktion universell einsetzbar sind. Die Messschraube ist derart konstruiert, dass eine geschliffene Messspindel mit einem exakten Messgewinde durch ein Mutterngewinde bewegt wird, wobei jede Umdrehung der Messspindel ein bestimmtes Maß abbildet. Hierbei ist das Mutterngewinde mit der Anzeigeskala fest verbunden und die an der Messspindel angebrachte Skalentrommel bewegt sich über die Anzeige. Finden Sie in unserem reichhaltigen Angebot Messschrauben für verschiedenste Arbeitsbereiche und Einsatzzwecke. Wählen Sie zwischen Geräten unterschiedlicher Messbereiche. Wir führen Bügelmessschrauben, Präzisions-Bügelmessschrauben, Präzisions-Tiefenmessschrauben sowie Präzisions-Bügelmessschrauben-Sätze der Werkzeugspezialisten MAHR und MITUTOYO.

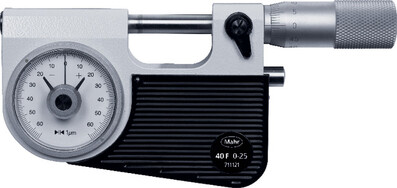

- Stahlbügel mit Wärmeschutz
- Messspindel Ø 7,5 mm aus nicht rostendem Stahl, ganz gehärtet und geschliffen, feststellbar
- Bedien- und Ableseteile mattverchromt
- konstante Messkraft
- Feinzeiger in Bügel integriert
- einstellbare Toleranzmarken
- Messflächen hartmetallbestückt
- Abhebeweg 1 mm
- Schnellprüfung von zylindrischen Teilen, Dicken- und Längenmessungen
- besonders geeignet für Serienteile
Im Holzständer mit Prüfbescheinigung.
- mit kombinierter Gefühlsratsche
- für Einhandbedienung und Bedienung im Halter
- höhere Sicherheit bei Bedienung mit einer Hand
- Skalentrommel und Skalenhülse mattverchromt, Ø 19 mm
- Ebenheit: 0,6 µm
- Parallelität: 2 µm
- Messfläche hartmetallbestückt, feinstgeläppt
- Bügel lackiert
- Messspindel: Steigung 0,5 mm mit Klemmeinrichtung, Ø 6,35 mm
- Messkraft 5-10 N
Lieferung:
Inklusive Handschutz, Einstellschlüssel, Einstellmaß (ab 25 mm) und Werkszertifikat.
- mit Aufnahmebohrungen für Messeinsätze mit Schaft-Ø 3,5mm
- kontrastreiche LCD Ziffernanzeige, Ziffernhöhe 10 mm
- Messspindel rostfrei, ganz gehärtet und geschliffen
- Schnellbetrieb
- vorgezogene Ratsche
- hartlackierter Stahlbügel, wärmeisoliert
- MarConnect, USB und Digimatic
- Spindeldurchmesser: 6,5 mm
- Spindelsteigung: 5 mm
- Messkraft: 5-10 N
- Quick Drive
Funktionen:
- RESET (Nullsetzen der Anzeige)
- ABS (Anzeige kann auf Null gesetzt werden ohne den Bezug zum ORIGIN zu verlieren)
- mm/inch
- ORIGIN (Maßvoreinstellung)
- LOCK-Funktion
- TOL (Toleranz- und Warngrenzen)
- HOLD (Messwertspeicherung)
- DATA (Datenübertragung)
Lieferung:
Mit Bedienungsanleitung, Batterie, Einstellmaß ab Messbereich 25-50 mm und Etui.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/xxx

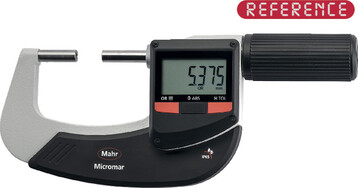

- kontrastreiche LCD Ziffernanzeige, Ziffernhöhe 10 mm
- Messspindel rostfrei, ganz gehärtet und geschliffen
- mit Aufnahmebohrungen für Messeinsätze mit Schaft-Ø 3,5mm
- Schnellbetrieb
- vorgezogene Ratsche
- lackierter Stahlbügel, wärmeisoliert
- Integrated wireless
- Spindeldurchmesser: 6,5 mm
- Spindelsteigung: 5 mm
- Messkraft: 5-10 N
- Quick Drive
Funktionen:
- RESET (Nullsetzen der Anzeige)
- ABS (Anzeige kann auf Null gesetzt werden ohne den Bezug zum ORIGIN zu verlieren)
- mm/inch
- ORIGIN (Maßvoreinstellung)
- LOCK-Funktion
- TOL (Toleranz- und Warngrenzen)
- HOLD (Messwertspeicherung)
- DATA (Datenübertragung)
Lieferung:
Mit Bedienungsanleitung, Batterie, Einstellmaß ab Messbereich 25-50 mm und Etui.

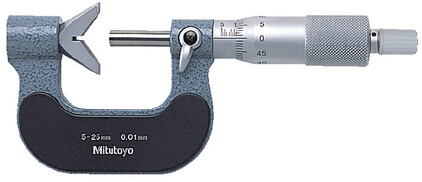

- zur Messung von 5-schneidigen Werkzeugen, z. B. Gewindebohrer oder Fräser
- Ablesung 0,01 mm
- Skalentrommel und Skalenhülse mattverchromt, Ø 18 mm
- Messfläche mit Prismenwinkel 60°
- Bügel lackiert
- Messspindel mit Ø 6,35 mm, Steigung 0,75 mm, mit Klemmeinrichtung
- Messkraft 5-10 N
Lieferung:
Inklusive Einstellmaß und Einstellschlüssel.
Die Produktionssicherheit von Werkzeugmaschinen, Werkzeug und Spannmittel wird durch die Messtechnik und Ihre Messwerkzeuge noch ergänzt. Innovationskraft und Qualitätsdenken sind Kernkompetenzen, die Industrieunternehmen zu ihrem Erfolg verhelfen. Kompetenzen, die ohne die Messtechnik nicht denkbar wären.
Messgeräte verifizieren Forschungs- und Entwicklungsergebnisse und dokumentieren die Qualität. Durch Messwerkzeuge wird die Qualitätssicherung und ihre statistische Erfassung erst machbar und gleichzeitig auch dokumentiert.
Ohne die ständige Weiterentwicklung der Messtechnik und der zugehörigen Messwerkzeuge ist ein technischer Fortschritt nicht möglich. Elektronische Methoden haben die Messtechnik auf ein schier unvorstellbares Niveau getrieben: In der Längenmesstechnik sind inzwischen Längen und Durchmesser im Bereich von weit unter 1/1000 mm ganz selbstverständlich messbar. Und 1/1000 mm ist immerhin 1/80 des Durchmessers eines menschlichen Haares.
Oberflächenmesstechnik und Ihre Messwerkzeuge
Die Oberflächenmesstechnik umfasst die Rauheits- und Konturenmessung. Dabei erfolgt die Abtastung der Oberflächen meist nach dem Tastschnittverfahren, also taktil oder berührend. Tastspitzen von wenigen µm ermöglichen dabei die genaueste Bestimmung der Oberflächenbeschaffenheit.
Formmesstechnik und Ihre Messwerkzeuge
Formmesstechniken finden überall dort ihren Einsatz, wo es darum geht, Informationen über Geometrien – also Rundheit, Zylinderform, Geradheit, Parallelität usw. – von sehr eng tolerierten Werkstücken zu ermitteln. Diese Merkmale werden von Formtestern überwacht. So sparen Formmessgeräte durch ihre ultra hohe Genauigkeit Kosten, denn für die Fertigung verbleiben die betrieblich notwendigen Toleranzspielräume.
Lehren werden meist aus gehärtetem Lehrenstahl gefertigt. Die Messflächen können oft aus Hartmetall bestehen und zusätzlich feingeschliffen oder geläppt werden. Die Toleranzen hängen von den zu Grunde liegenden Normen ab oder werden nach konstruktiven Gesichtspunkten festgelegt.
Beispiele für Lehren
- Fühlerlehre
- Lochlehre
- Düsenlehre
- Schweißnahtlehre
- Gewindelehre
- Gewindelehrdorn
- Gewindelehrring
- Grenzlehrdorn
- Grenzrachenlehr
Missverständlich ist in diesem Zusammenhang der Begriff Schieblehre, der umgangssprachlich noch immer für Messschieber verwendet wird. Die ursprüngliche Schieblehre war einstellbar, besaß aber keine Skala. Es konnte eine Länge von einem vorhanden Werkstück abgenommen und auf ein anderes Werkstück übertragen werden.
Messwerkzeuge von Mahr
Mahr bietet eine umfangreiche Produktpalette und Lösungen für all Ihre Messaufgaben.
- Messschieber
- Mikrometer
- Messuhren und Längenmessgeräte
- Messtische
- Messplatten und Anreißgeräte
- Winkel und Winkelmesser
- Lineale und Maßstäbe
- Wasserwaagen
- Lehren und Schablonen
- Optische Messmittel
