Messschieber
Mit dem Messschieber, auch genannt Schieblehre oder Schublehre, findet sich ein vielseitig einsetzbares Messinstrument zur genauen Bestimmung von Maßen. Der Messschieber kann für Außenmaße, Innenmaße und Tiefenmaße eingesetzt werden. Aufgebaut ist er aus einer Messschiene mit einem Maßstab aus Strichindizes sowie einem beweglichen Schieber (Nonius), der einen zusätzliche Einteilung von Messstrichen aufweist, damit auch Bruchteile des Strichmaßstabes abgelesen werden können. An den Enden von Messschiene und Nonius sind jeweils Messschnabel und Messschneide angebracht. Gemessene Längen werden am Strichmaßstab der Schiene mit Hilfe des Schiebers abgelesen. Wir bieten Ihnen ein großes Sortiment hochwertiger Messschieber verschiedener Varianten, Messbereiche, Größen und Typen. Finden Sie Werkzeuge unterschiedlicher Ablesungsbereiche für die verschiedensten Einsatzzwecke. Wir führen Qualitätsware der renommierten Spezialhersteller MAHR, MITUTOYO und PREISSER.
Verfügbare Menge: 28 Stück
Verfügbare Menge: 144 Stück
Verfügbare Menge: 388 Stück
- gehärtet
- Ableseteile mattverchromt, mit Feststellschraube
- Teilung 1/20 mm
304860: 60° Schnäbel, zum Messen von 3-schneidigen Werkzeugen
304880: 108° Schnäbel, zum Messen von 5-schneidigen Werkzeugen

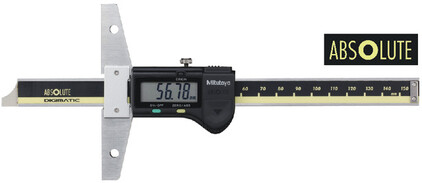

- elektronischer Messschieber mit eingebautem absoluten Maßstab
- mühelose Ablesung durch große Displayziffern
- beste Gleiteigenschaften des Schiebers
- Absolute-System zur betriebssicheren Messung
Funktionen:
- ORIGIN
- Zero/ABS
- ON/OFF
- Alarm bei niedriger Spannung
Hinweis:
Passende Anschlusskabel finden Sie unter 398001 auf Seite ??/???.
Verfügbare Menge: 124 Stück
- mit Momentverstellung
- Schiene und Schieber aus gehärtetem, nichtrostendem Stahl
- Maßstab und Nonius mattverchromt
- erhöhte Führungsbahnen
Verwendung:
Für Außen-, Innen-, Tiefen- und Höhenmessung sowie zum Anreißen.
- Messflächen feinst geschliffen und geläppt
- mattverchromt, ganz gehärtet
- Schnellverstellung mit einer Hand
- mit Kreuzspitzen für 4-fach Messung
Ausführung 301251 und 301451:
- Führungsschiene titanbeschichtet
- verschleißfest und leichtgängig
- hohe Präzision
- leichte Ablesung
- Maßstab mattverchromt
- alle Teile aus nichtrostendem Stahl
- Lieferung inklusive Werkszertifikat
Ausführung 301554 und 301604:
- Schieber und Schienen gehärtet
- mattverchromte Strichskala, großes kontrastreiches Zifferblatt Ø 34 mm
- Nullpunkteinstellung durch drehbares Zifferblatt und Feststellschraube
- abgedeckte Zahnstange
- stoßgeschütztes Messwerk, Messschneiden für Innenmessung
- Tiefenmessstange, Feststellschraube, Stufenmesseinrichtung
Verwendung:
Handlicher Uhrmessschieber für Prüf- und Kontrollzwecke.

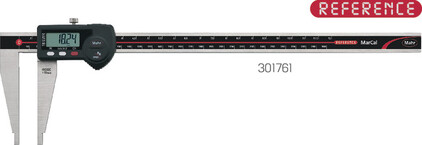

- Messschieber und Schiene gehärtet
- mit gerundeten Messflächen zum Messen von Innenmaßen und Feststellschraube
- kontrastreiche 10 mm (bei 300 mm) bzw. 12,5 mm hohe LCD-Anzeige
- Schmutzabstreifer im Schieber
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- Schutzart IP65, resistent gegen Staub, Kühl- und Schmierstoffe
- MarConnect Datenausgang:
wahlweise mit USB, OPTO RS 232 C oder Digimatic
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige), mm/inch
- Reference-Lock/Unlock, Auto-ON/OFF
- DATA (nur mit Datenverbindungskabel)
- Presetfunktion (Maßvoreinstellung)
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite 39/???.
Verfügbare Menge: 198 Stück
mehr Produkte
Die Produktionssicherheit von Werkzeugmaschinen, Werkzeug und Spannmittel wird durch die Messtechnik und Ihre Messwerkzeuge noch ergänzt. Innovationskraft und Qualitätsdenken sind Kernkompetenzen, die Industrieunternehmen zu ihrem Erfolg verhelfen. Kompetenzen, die ohne die Messtechnik nicht denkbar wären.
Messgeräte verifizieren Forschungs- und Entwicklungsergebnisse und dokumentieren die Qualität. Durch Messwerkzeuge wird die Qualitätssicherung und ihre statistische Erfassung erst machbar und gleichzeitig auch dokumentiert.
Ohne die ständige Weiterentwicklung der Messtechnik und der zugehörigen Messwerkzeuge ist ein technischer Fortschritt nicht möglich. Elektronische Methoden haben die Messtechnik auf ein schier unvorstellbares Niveau getrieben: In der Längenmesstechnik sind inzwischen Längen und Durchmesser im Bereich von weit unter 1/1000 mm ganz selbstverständlich messbar. Und 1/1000 mm ist immerhin 1/80 des Durchmessers eines menschlichen Haares.
Oberflächenmesstechnik und Ihre Messwerkzeuge
Die Oberflächenmesstechnik umfasst die Rauheits- und Konturenmessung. Dabei erfolgt die Abtastung der Oberflächen meist nach dem Tastschnittverfahren, also taktil oder berührend. Tastspitzen von wenigen µm ermöglichen dabei die genaueste Bestimmung der Oberflächenbeschaffenheit.
Formmesstechnik und Ihre Messwerkzeuge
Formmesstechniken finden überall dort ihren Einsatz, wo es darum geht, Informationen über Geometrien – also Rundheit, Zylinderform, Geradheit, Parallelität usw. – von sehr eng tolerierten Werkstücken zu ermitteln. Diese Merkmale werden von Formtestern überwacht. So sparen Formmessgeräte durch ihre ultra hohe Genauigkeit Kosten, denn für die Fertigung verbleiben die betrieblich notwendigen Toleranzspielräume.
Lehren werden meist aus gehärtetem Lehrenstahl gefertigt. Die Messflächen können oft aus Hartmetall bestehen und zusätzlich feingeschliffen oder geläppt werden. Die Toleranzen hängen von den zu Grunde liegenden Normen ab oder werden nach konstruktiven Gesichtspunkten festgelegt.
Beispiele für Lehren
- Fühlerlehre
- Lochlehre
- Düsenlehre
- Schweißnahtlehre
- Gewindelehre
- Gewindelehrdorn
- Gewindelehrring
- Grenzlehrdorn
- Grenzrachenlehr
Missverständlich ist in diesem Zusammenhang der Begriff Schieblehre, der umgangssprachlich noch immer für Messschieber verwendet wird. Die ursprüngliche Schieblehre war einstellbar, besaß aber keine Skala. Es konnte eine Länge von einem vorhanden Werkstück abgenommen und auf ein anderes Werkstück übertragen werden.
Messwerkzeuge von Mahr
Mahr bietet eine umfangreiche Produktpalette und Lösungen für all Ihre Messaufgaben.
- Messschieber
- Mikrometer
- Messuhren und Längenmessgeräte
- Messtische
- Messplatten und Anreißgeräte
- Winkel und Winkelmesser
- Lineale und Maßstäbe
- Wasserwaagen
- Lehren und Schablonen
- Optische Messmittel
