Messschieber
Mit dem Messschieber, auch genannt Schieblehre oder Schublehre, findet sich ein vielseitig einsetzbares Messinstrument zur genauen Bestimmung von Maßen. Der Messschieber kann für Außenmaße, Innenmaße und Tiefenmaße eingesetzt werden. Aufgebaut ist er aus einer Messschiene mit einem Maßstab aus Strichindizes sowie einem beweglichen Schieber (Nonius), der einen zusätzliche Einteilung von Messstrichen aufweist, damit auch Bruchteile des Strichmaßstabes abgelesen werden können. An den Enden von Messschiene und Nonius sind jeweils Messschnabel und Messschneide angebracht. Gemessene Längen werden am Strichmaßstab der Schiene mit Hilfe des Schiebers abgelesen. Wir bieten Ihnen ein großes Sortiment hochwertiger Messschieber verschiedener Varianten, Messbereiche, Größen und Typen. Finden Sie Werkzeuge unterschiedlicher Ablesungsbereiche für die verschiedensten Einsatzzwecke. Wir führen Qualitätsware der renommierten Spezialhersteller MAHR, MITUTOYO und PREISSER.
Verfügbare Menge: 79 Stück
Verfügbare Menge: 639 Stück
Verfügbare Menge: 201 Stück
Verfügbare Menge: 200 Stück
Verfügbare Menge: 32 Stück
Verfügbare Menge: 21 Stück
Verfügbare Menge: 67 Stück
Verfügbare Menge: 73 Stück

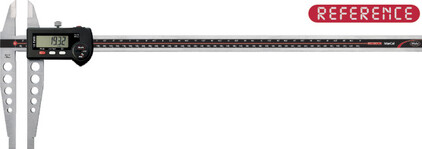

- sofort messbereit durch Reference-System
- kontrastreiche 10 mm (bei 300 mm) bzw. 12,5 mm hohe LCD-Anzeige
- Schmutzabstreifer im Schieber
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- Schutzart IP65, resistent gegen Staub, Kühl- und Schmierstoffe
- integrierte Funkschnittstelle
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige), mm/inch
- Reference-Lock/Unlock, Auto-ON/OFF
- Presetfunktion (Maßvoreinstellung)
- Auto-ON/OFF
Lieferung:
Mit Batterie, Bedienungsanleitung und Holzetui.
- extrem hohe Widerstandsfähigkeit für Einsatz in besonders rauher Arbeitsumgebung
- ABSOLUTE-System zur betriebssicheren Messung (patentiert)
Funktionen:
- ORIGIN
- Auto Power OFF
- Alarm niedrige Spannung
Hinweis:
Passende Anschlusskabel finden Sie unter 398004 auf Seite ??/???.
- durch Verbundkonstruktion entsteht Gewichtseinsparung bis 50 %
- ABSOLUTE-System zur betriebssicheren Messung (patentiert)
- mühelose Ablesung durch große Displayziffern
- OFFSET zur direkten Ablesung bei Innenmessungen
- Ablesung: 0,01 mm
- für Innenmessungen von 20 mm
- Batterielebensdauer ca. 5.000 Stunden
- mit Datenausgang
Funktionen:
- ORIGIN
- Zero/ABS
- OFFSET
- PRESET
- Auto Power Off
- Data/Hold
- Alarm bei niedriger Spannung
Hinweis:
Passende Anschlusskabel finden Sie unter 398004 auf Seite 39/???.
- Messschieber und Schiene rostfrei, gehärtet
- geläppte Führungsbahnen
- Messschneiden für Innenmessungen
- Stufenmesseinrichtung und Feststellschraube
- kontrastreiche 11 mm hohe LCD-Anzeige
- Batteriebetriebszeit ca. 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- integrierte Funkschnittstelle
- sofort messbereit durch Reference-System
- Schmutzabstreifer im Schieber
- Schutzart IP67, resistent gegen Staub, Kühl- und Schmierstoffe
Funktionen:
- ON/OFF
- Reset (Nullsetzen der Anzeige)
- mm/inch-Umschaltung
- Reference-Lock/Unlock
- Auto-ON/OFF
- HOLD (Messwertspeicherung)
- DATA (Datenübertragung)
- PRESET (Maßvoreinstellung)
Lieferung:
Inklusive Batterie und Bedienungsanleitung im Etui.
Hinweis:
Passenden Funkempfänger inklusive Software MarCom finden Sie unter 398026 auf Seite 39/???.
Lieferung 301843 Starterpack:
Inkl. Batterie, Bedienungsanleitung, i-Stick-Funkempfänger und MarCom Standard 3.1.
- Batteriebetriebszeit bis zu 3 Jahre
- Verfahrgeschwindigkeit 2,5 m/s (100“/s)
- kontrastreiche 8,5 mm hohe LCD-Anzeige
- Messbrücke und Schiene gehärtet
- mit Feststellschraube
- mit Doppelhaken
Funktionen:
- ON/OFF, RESET (Nullsetzen der Anzeige), Umstellung mm/inch
- PRESET (Maßvoreinstellung)
- Reference Lock/Unlock, Auto-ON/OFF
- MarConnect Datenausgang:
wahlweise USB, OPTO RS 232 C oder Digimatic
Lieferung:
Mit Batterie und Bedienungsanleitung.
Hinweis:
Passende Anschlusskabel finden Sie unter 398010 auf Seite ??/???.
mehr Produkte
Die Produktionssicherheit von Werkzeugmaschinen, Werkzeug und Spannmittel wird durch die Messtechnik und Ihre Messwerkzeuge noch ergänzt. Innovationskraft und Qualitätsdenken sind Kernkompetenzen, die Industrieunternehmen zu ihrem Erfolg verhelfen. Kompetenzen, die ohne die Messtechnik nicht denkbar wären.
Messgeräte verifizieren Forschungs- und Entwicklungsergebnisse und dokumentieren die Qualität. Durch Messwerkzeuge wird die Qualitätssicherung und ihre statistische Erfassung erst machbar und gleichzeitig auch dokumentiert.
Ohne die ständige Weiterentwicklung der Messtechnik und der zugehörigen Messwerkzeuge ist ein technischer Fortschritt nicht möglich. Elektronische Methoden haben die Messtechnik auf ein schier unvorstellbares Niveau getrieben: In der Längenmesstechnik sind inzwischen Längen und Durchmesser im Bereich von weit unter 1/1000 mm ganz selbstverständlich messbar. Und 1/1000 mm ist immerhin 1/80 des Durchmessers eines menschlichen Haares.
Oberflächenmesstechnik und Ihre Messwerkzeuge
Die Oberflächenmesstechnik umfasst die Rauheits- und Konturenmessung. Dabei erfolgt die Abtastung der Oberflächen meist nach dem Tastschnittverfahren, also taktil oder berührend. Tastspitzen von wenigen µm ermöglichen dabei die genaueste Bestimmung der Oberflächenbeschaffenheit.
Formmesstechnik und Ihre Messwerkzeuge
Formmesstechniken finden überall dort ihren Einsatz, wo es darum geht, Informationen über Geometrien – also Rundheit, Zylinderform, Geradheit, Parallelität usw. – von sehr eng tolerierten Werkstücken zu ermitteln. Diese Merkmale werden von Formtestern überwacht. So sparen Formmessgeräte durch ihre ultra hohe Genauigkeit Kosten, denn für die Fertigung verbleiben die betrieblich notwendigen Toleranzspielräume.
Lehren werden meist aus gehärtetem Lehrenstahl gefertigt. Die Messflächen können oft aus Hartmetall bestehen und zusätzlich feingeschliffen oder geläppt werden. Die Toleranzen hängen von den zu Grunde liegenden Normen ab oder werden nach konstruktiven Gesichtspunkten festgelegt.
Beispiele für Lehren
- Fühlerlehre
- Lochlehre
- Düsenlehre
- Schweißnahtlehre
- Gewindelehre
- Gewindelehrdorn
- Gewindelehrring
- Grenzlehrdorn
- Grenzrachenlehr
Missverständlich ist in diesem Zusammenhang der Begriff Schieblehre, der umgangssprachlich noch immer für Messschieber verwendet wird. Die ursprüngliche Schieblehre war einstellbar, besaß aber keine Skala. Es konnte eine Länge von einem vorhanden Werkstück abgenommen und auf ein anderes Werkstück übertragen werden.
Messwerkzeuge von Mahr
Mahr bietet eine umfangreiche Produktpalette und Lösungen für all Ihre Messaufgaben.
- Messschieber
- Mikrometer
- Messuhren und Längenmessgeräte
- Messtische
- Messplatten und Anreißgeräte
- Winkel und Winkelmesser
- Lineale und Maßstäbe
- Wasserwaagen
- Lehren und Schablonen
- Optische Messmittel
