Hydrodehn-Spannfutter
Mit Hydrodehnspannfuttern findet sich eine spezielle Spannfutterart, die sich besonders für hochpräzise Maschinenarbeiten eignet. Diese Werkzeughalter finden Anwendung in Arbeitsbereichen wie dem Bohren und dem Fräsen und unterstützen eine hohe Genauigkeit bei der Arbeit. Eingesetzt werden sie auch auf Werkzeugschleifmaschinen sowie Messmaschinen. Die Futter liegen in unterschiedlichen Ausführungen, Durchmessern und Längen vor, so dass sich für nahezu jede Anwendung ein passendes Hydrodehn-Spannfutter findet. Wir führen hochwertige Hydrodehn-Spannfutter unterschiedlicher Größen und Ausführungen für verschiedene Einsatzbereiche. Entdecken Sie in unserem Angebot jeweils den geltenden DIN-Normen entsprechende Steilkegelaufnahmen, Hohlschaftkegelaufnahmen und Polygonschaftkegelaufnahmen. Wir bieten Ihnen ausgewählte Qualitätsprodukte der namhaften Hersteller NT und SCHUNK.

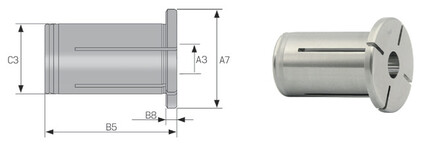

SCHUNK Zwischenbüchsen ermöglichen das Spannen mehrerer unterschiedlicher Schaftdurchmesser mit nur einem Werkzeughalter. Diese Ausführungen der Universalzwischenbüchsen GZB-S sind bewährt kühlmitteldicht und in den SCHUNK Werkzeughaltersystemen TENDO, TRIBOS und SINO-R sowie in allen marktgängigen Hydro-Dehnspannfuttern einsetzbar.
Ausführung 241461:
- für innere Kühlmittelzufuhr
-
Bund geschlossen
- kühlmitteldicht bis max. 80 bar
SCHUNK Zwischenbüchsen ermöglichen das Spannen mehrerer unterschiedlicher Schaftdurchmesser mit nur einem Werkzeughalter. Die Universalzwischenbüchsen GZB-S sind in den SCHUNK Werkzeughaltersystemen TENDO, TRIBOS und SINO-R sowie in allen marktgängigen Hydro-Dehnspannfuttern einsetzbar. Die spezielle Düsengeometrie bei der Peripheriekühlung sorgt für die optimale und gezielte Kühlmittelversorgung oder Schmierung der Werkzeugschneide.
Ausführung 241462:
- mit Peripheriekühlung
- Bund
geschlitzt
- nicht kühlmitteldicht
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003 mm="" bei="">
- Bohrung für Datenträger nach DIN 69873
Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003="" mm="" bei="" 2,5="" ×="">
- Bohrungen für Form AF bei Lieferung mit Gewindestiften verschlossen
- Bohrung für Datenträger optional
Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX
- mit der Flexibilität eines Spannzangenfutters und hohen Spannkräften
- Rundlaufgenauigkeit 0,003 mm
- maximale Drehzahl 20.000 min-1
- Schafttoleranz h6
- superschlanke Bauform
- 3° Formschräge
- mit patentierter Jet-Cap Kühlmittelkappe
Verwendung:
Zum hocheffizienten Fräsen, Bohren und Reiben. Formen und Gesenkbau
Anwendungen im Luftfahrt- und Automobilbau.
Hinweis:
Längeneinstellschraube optional.
- mit der Flexibilität eines Spannzangenfutters und hohen Spannkräften
- Spannbereich 3,0-25,0 mm
- Rundlaufgenauigkeit 0,003 mm
- maximale Drehzahl 20.000 min-1
- Schafttoleranz h6
- superschlanke Bauform
- 3° Formschräge
- mit patentierter Jet-Cap Kühlmittelkappe
Verwendung:
Zum hocheffizienten Fräsen, Bohren und Reiben. Für Formen- und Gesenkbau
Anwendungen im Luftfahrt- und Automobilbau.
- mit der Flexibilität eines Spannzangenfutters und hohen Spannkräften
- Spannbereich 3,0-25,0 mm
- Rundlaufgenauigkeit 0,003 mm
- maximale Drehzahl 20.000 min-1
- Schafttoleranz h6
- superschlanke Bauform
- 3° Formschräge
- mit patentierter Jet-Cap Kühlmittelkappe
Verwendung:
Zum hocheffizienten Fräsen, Bohren und Reiben. Für Formen- und Gesenkbau
Anwendungen im Luftfahrt- und Automobilbau.
Für innere Kühlmittelzufuhr.
- mit Einstellschraube zur axialen Längenverstellung
- für automatischen Werkzeughalterwechsel
- Spannung ohne Peripheriegeräte
- Rundlaufgenauigkeit < 0,003 mm="" bei="">
- Bohrungen für Form JF bei Lieferung mit Gewindestiften verschlossen
- Bohrung für Datenträger optional
Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/XXX
Rundlaufgenauigkeit
< 0,003 mm bei 2,5 x D
Wuchtgüte
G2,5 bei 25.000 1/min oder Umax < 1 gmm
Werkzeugschaftqualität
h6
Zwischenbüchsen
Weitere Schaftdurchmesser sind über Zwischenbüchsen spannbar
Datenträger
Bohrung für Datenträger nach DIN 69873
Werkzeughalterwechsel
Für automatischen Werkzeughalterwechsel
Längenverstellschraube
Mit Einstellschraube zur axialen Längenverstellung
Lieferumfang
Ohne Betätigungsschlüssel
