Endmaße/Lehren

Endmaße/Lehren

Mit Endmaßen finden sich meist aus Metall, Glas oder Keramik gefertigte Blöcke, die unter hoher Präzision gefertigt werden. Eingesetzt werden sie im Wesentlichen zur Kalibrierung von Werkzeugen oder Messgeräten. Ihr Vorteil findet sich in ihrer hohen Präzision, sowie in Ihrem Beitrag zur Vermeidung von Fehlern. Messwerkzeuge können selten vollständige Fehlerfreiheit erreichen. Auch Endmaße lassen die Ermittlung von Messstrecken zu, dienen jedoch in erster Linie dem Vergleich mit den Ist-Maßen, die mit Messwerkzeugen ermitteln wurden. Mit Lehren ist eine noch zuverlässigere und effizientere Maßprüfung möglich.

Finden Sie in unserem reichhaltigen Angebot eine große Auswahl an Endmaßen und Lehren sowie erforderliches Zubehör. Das Sortiment reicht hier von Härtevergleichsplatten über Endmaß-Prüfsätze bis zu Tastspitzen. Wir führen hochwertige Lehren und Zubehör von den renommierten Herstellern JBO, KERN, KOBA, MAHR, MITUTOYO und SIEGENER.

mehr technische Informationen
Hersteller/Marke
Produktart
Größe
Ausführung
Set
Endmaße/Lehren (1-25 von 846 Produkten mit 5269 Varianten)
Auswahl
Preis inkl. MwSt.:12,20
Art-Nr.: 750558977 4850-1
558977 PRETEC, mit Clip und Anreißnadel
Teleskop-Magnetheber PRETEC, mit Clip und Anreißnadel
Produktart: Teleskop-Magnetheber // Ausführung: ausziehbar, mit Clip und Anreißnadel, Durchmesser Hülse 8 mm // Set: nein
Ab Lager Lieferant lieferbar: 2-3 Kalendertage
Verfügbare Menge: 78 Stück
389305 VOGEL, Stahl
Ausführung:- mit hoher Genauigkeit - 5 m lang, 12,7 mm breit - bis Bandstärke 0,60 mm in Kunststoffdose, ab Bandstärke >0,60 mm lose gebunden - herausziehbar und auf gewünschte Länge abzutrennenVerwendung:- zum Ausrichten und Justieren - als Unterlegfolie im Maschinenbau, in der Fertigung und Montage - zur Kontrolle von Schwalbenschwanzführungen, Parallel-Passungen, etc. - andere Bandstärken auf Anfrage lieferbar
389220 Ventileinstelllehre rostfrei
Ausführung:- mit Einzelbeschriftungen- komplett zusammenlegbarer Satz im Halter, mit FeststelImutter- Blätter sind konisch zulaufend
Preis inkl. MwSt.:8,96
Art-Nr.: 730389200 20
389200 Ventileinstelllehre aus Stahl
Fühlerlehre Ventileinstelllehre aus Stahl
Ausführung: mit Einzelbeschriftungen, komplett zusammenlegbarer Satz im Halter, mit FeststelImutter, Blätter sind konisch zulaufend // Produktart: Ventileinstelllehre // Set: nein
Ab Lager Lieferant lieferbar: 2-3 Kalendertage
Verfügbare Menge: 50 Stück
Preis inkl. MwSt.:17,97
Art-Nr.: 730389305 0,03
Fühlerlehrenband in Kst.-Dose 5000x12,7mm, 0,03 mm
Fühlerlehrenband VOGEL, Stahl
Produktart: Fühlerlehrenband // Ausführung: mit hoher Genauigkeit, Stahl // Größe: 5000x12,7mm // Set: nein
Ab Lager Lieferant lieferbar: 2-3 Kalendertage
Verfügbare Menge: 39 Stück
387000 JBO, metrisch
Ausführung:- aus Lehrenstahl gehärtet, entspannt und fein geschliffen- einteiliger Dorn mit Gut- und Ausschussseite- Gutseite mit vollständigem Gewindeprofil- Ausschussseite hat ein verkürztes Gewindeprofil mit nur wenigen GängenToleranzfeld:= M1,4 = 5H= M1,6 = 6HKalibrierkosten siehe Prüfmittelüberwachung ab Seite 39/??? im Hauptkatalog.Hinweis:= M3 mit Zentrierspitze
389250 Ventileinstelllehre aus Stahl Blattlänge 200 mm am Ring
Ausführung:- mit Einzelbeschriftungen- komplett zusammenlegbarer Satz im Halter, mit FeststelImutter- Blätter sind konisch zulaufend
321875 HAIMER, Tasteinsätze für Centro
Ausführung:- nichtdrehende Uhr zum Ausmitteln von Bohrungen und Wellen- Einspannschaft 16 mm, zur Aufnahme in Fräserspannfutter- auswechselbarer Tasteinsatz- Zentriergenauigkeit 0,003 mmVerwendung:- zum schnellen und exakten Ausmitteln von Bohrungen und Wellen- zum Prüfen und Einstellen des Planlaufes einer Fläche zur Spindel- Rundlauffehler der Spindel oder der Einspannung werden ausgeglichen- Justierung ist nicht notwendigLieferung:Mit geradem Tasteinsatz Ø 5 mm.Tasteinsätze für Centro-Zentriergerät.
Preis inkl. MwSt.:16,42
Art-Nr.: 730389300 0,05
Fühlerlehrenband in Kst.-Dose 5000x12,7mm, 0,05 mm
Fühlerlehrenband in Kst.-Dose 5000x12,7mm, 0,05 mm
Alternatives Produkt
begrenzt verfügbar
Verfügbare Menge: 3 Stück
384000 mit Passung H7
Ausführung:- Gut- und Ausschussseite aus gehärtetem Lehrenstahl- geschliffen und geläppt- Grenzlehrdorne mit anderen Passungen/Zwischenmaßen auf Anfrage lieferbarVerwendung:Zur Prüfung von Bohrungen auf Maßhaltigkeit.Kalibrierkosten siehe Prüfmittelüberwachung ab Seite 39/???. Bitte an die Größenangabe „-KAL“ hinzufügen.Beispiel: 384000 35-KALHinweis:Ab Größe 51 zweiteilig.

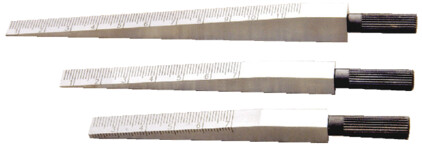

389810 Messkeil
Ausführung:- Spezialstahl, geschliffen, mattverchromt- Skala gelasert, gerändelter Griff- ABS-Kunststoff, Scala CNC-geteilt- Ablesung 0,1 mmVerwendung:- zum Messen von Spaltmaßen
387300 JBO, Gut metrisches Feingewinde
Ausführung:Aus Lehrenstahl, gehärtet, entspannt und fein geschliffen.Toleranzfeld:P < 0,25="">P > 0,25 = 6gKalibrierkosten siehe Prüfmittelüberwachung ab Seite 39/???.Bitte an die Größenangabe -KAL hinzufügen. Beispiel: 387300 M10 × 0,35-KAL
380200 aus Stahl Genauigkeitsgrad 2
Ausführung:- aus hochwertigem Spezialstahl, gealtert, entspannt- mit gutem Anschubverhalten, handgeläppt- Kanten leicht gebrochen380100 Genauigkeitsgrad 0:- für die Kontrolle von Arbeits-Endmaßen- Einstellen von Messgeräten und Messmaschinen mit hoher Genauigkeit380150 Genauigkeitsgrad 1:- Kontrolle von Prüflehren- Kalibrieren von Messgeräten- Prüfarbeiten im Messraum380200 Genauigkeitsgrad 2:- Arbeits- und Einstellmaß für Werkstatt- und ProduktionskontrolleLieferung:Inklusive Prüfprotokoll vom Hersteller.Kalibrierkosten siehe Prüfmittelüberwachung ab Seite 39/???.
Preis inkl. MwSt.:83,94
Art-Nr.: 730388200 FILETOR
388200 Filetor
Gewindeanzeiger Filetor
Ausführung: Staub- und schmutzgeschütztes Kunststoffgehäuse // Produktart: Gewindeanzeiger // Set: nein
Ab Lager Lieferant lieferbar: 2-3 Kalendertage
Verfügbare Menge: 4 Stück
321870 HAIMER, Centro
Ausführung:- nichtdrehende Uhr zum Ausmitteln von Bohrungen und Wellen- Einspannschaft 16 mm, zur Aufnahme in Fräserspannfutter- auswechselbarer Tasteinsatz- Zentriergenauigkeit 0,003 mmVerwendung:- zum schnellen und exakten Ausmitteln von Bohrungen und Wellen- zum Prüfen und Einstellen des Planlaufes einer Fläche zur Spindel- Rundlauffehler der Spindel oder der Einspannung werden ausgeglichen- Justierung ist nicht notwendigLieferung:Mit geradem Tasteinsatz Ø 5 mm. Tasteneinsätze für Centro-Zentriergeräte.
380600 Stahl Gen. 1
Ausführung:- aus hochwertigem Spezialstahl, gealtert, entspannt- gutes Anschubverhalten, handgeläppt- Kanten leicht gebrochen- Endmaße werden mit Gravur einer Ident-Nr. und der Güteklasse geliefert- Genauigkeitsgrad 1Lieferung:In Kunststoffverpackung, ab 125 mm im Holzkasten.Kalibrierkosten siehe Prüfmittelüberwachung ab Seite 39/???.
Preis inkl. MwSt.:83,94
Art-Nr.: 730388100 TOLERATOR
388100 Tolerator
ISO-Toleranzanzeiger Tolerator
Ausführung: Staubgeschütztes Kunststoffgehäuse // Produktart: ISO-Toleranzanzeiger // Set: nein
Ab Lager Lieferant lieferbar: 2-3 Kalendertage
Verfügbare Menge: 32 Stück
Preis inkl. MwSt.:249,42
Art-Nr.: 730387320 M56X1,5-KAL
Ausschuss-Gewindelehrring MF inkl. Prüfzertifikat
Ausschuss-Gewindelehrring MF inkl. Prüfzertifikat
Preis inkl. MwSt.:47,40
Art-Nr.: 730384000 14-KAL
Grenzlehrdorn Lehrenstahl H7 inkl. Prüfzertifikat
Grenzlehrdorn Lehrenstahl H7 inkl. Prüfzertifikat
Produktart: Grenzlehrdorn
Preis inkl. MwSt.:51,55
Art-Nr.: 730384000 18-KAL
Grenzlehrdorn Lehrenstahl H7 inkl. Prüfzertifikat
Grenzlehrdorn Lehrenstahl H7 inkl. Prüfzertifikat
Produktart: Grenzlehrdorn
Preis inkl. MwSt.:4,90
Art-Nr.: 730389100 G
389100 aus Stahl
Gewindeschablone aus Stahl
Ausführung: Zusammenlegbar im flachen Halter, mit Feststellmuttern // Produktart: Gewindeschablone // Set: nein
sofort lieferbar: 1-2 Kalendertage
Verfügbare Menge: 15 Stück
387200 JBO, metrisches Feingewinde
Ausführung:- aus Lehrenstahl gehärtet, entspannt und fein geschliffen- einteiliger Dorn mit Gut- und Ausschussseite- Gutseite mit vollständigem Gewindeprofil- Ausschussseite hat ein verkürztes Gewindeprofil mit wenigen GängenToleranzfeld:P < 0,25="">P > 0,25 = 6HKalibrierkosten siehe Prüfmittelüberwachung ab Seite 39/???.Bitte an die Größenangabe -KAL hinzufügen. Beispiel: 387200 M10 × 0,35-KAL
Preis inkl. MwSt.:Auf Anfrage
Art-Nr.: 730X-VOGEL-471014
Gewindeschablone 52 Blatt, kombiniert, Metr./Whitw.
Gewindeschablone 52 Blatt, kombiniert, Metr./Whitw.
383104 mit Genauigkeit 0,001 mm, rost- und säurebeständig
Ausführung:- aus legiertem Werkzeugstahl- gehärtet, angelassen, geschliffen und geläppt- Härte 58-62 HRC- ab Ø 1,50 mm beschriftetVerwendung:Siehe Anwendungsbeispiele (Zeichnungen).
321830 MAHR, mit Rubin-Kugel
Ausführung und Verwendung:- mit Anschlussgewinde M2- Messeinsatzlänge 14,5 mm: Fühlhebelmessgeräte Größe 800 S, 800 SG, 800 H, 800 SR, 800 SRM- Messeinsatzlänge 9,1 mm: Fühlhebelmessgeräte Größe 800 SG- Messeinsatzlänge 41,2 mm: Fühlhebelmessgeräte Größe 800 SL- Messeinsatzlänge 32,3 mm: Fühlhebelmessgeräte Größe 800 SGB

mehr Produkte



Die Produktionssicherheit von Werkzeugmaschinen, Werkzeug und Spannmittel wird durch die Messtechnik und Ihre Messwerkzeuge noch ergänzt. Innovationskraft und Qualitätsdenken sind Kernkompetenzen, die Industrieunternehmen zu ihrem Erfolg verhelfen. Kompetenzen, die ohne die Messtechnik nicht denkbar wären.

Messgeräte verifizieren Forschungs- und Entwicklungsergebnisse und dokumentieren die Qualität. Durch Messwerkzeuge wird die Qualitätssicherung und ihre statistische Erfassung erst machbar und gleichzeitig auch dokumentiert.

Ohne die ständige Weiterentwicklung der Messtechnik und der zugehörigen Messwerkzeuge ist ein technischer Fortschritt nicht möglich. Elektronische Methoden haben die Messtechnik auf ein schier unvorstellbares Niveau getrieben: In der Längenmesstechnik sind inzwischen Längen und Durchmesser im Bereich von weit unter 1/1000 mm ganz selbstverständlich messbar. Und 1/1000 mm ist immerhin 1/80 des Durchmessers eines menschlichen Haares.



Oberflächenmesstechnik und Ihre Messwerkzeuge

Die Oberflächenmesstechnik umfasst die Rauheits- und Konturenmessung. Dabei erfolgt die Abtastung der Oberflächen meist nach dem Tastschnittverfahren, also taktil oder berührend. Tastspitzen von wenigen µm ermöglichen dabei die genaueste Bestimmung der Oberflächenbeschaffenheit.

Formmesstechnik und Ihre Messwerkzeuge

Formmesstechniken finden überall dort ihren Einsatz, wo es darum geht, Informationen über Geometrien – also Rundheit, Zylinderform, Geradheit, Parallelität usw. – von sehr eng tolerierten Werkstücken zu ermitteln. Diese Merkmale werden von Formtestern überwacht. So sparen Formmessgeräte durch ihre ultra hohe Genauigkeit Kosten, denn für die Fertigung verbleiben die betrieblich notwendigen Toleranzspielräume.



Lehren werden meist aus gehärtetem Lehrenstahl gefertigt. Die Messflächen können oft aus Hartmetall bestehen und zusätzlich feingeschliffen oder geläppt werden. Die Toleranzen hängen von den zu Grunde liegenden Normen ab oder werden nach konstruktiven Gesichtspunkten festgelegt.

Beispiele für Lehren

  • Fühlerlehre
  • Lochlehre
  • Düsenlehre
  • Schweißnahtlehre
  • Gewindelehre
  • Gewindelehrdorn
  • Gewindelehrring
  • Grenzlehrdorn
  • Grenzrachenlehr

Missverständlich ist in diesem Zusammenhang der Begriff Schieblehre, der umgangssprachlich noch immer für Messschieber verwendet wird. Die ursprüngliche Schieblehre war einstellbar, besaß aber keine Skala. Es konnte eine Länge von einem vorhanden Werkstück abgenommen und auf ein anderes Werkstück übertragen werden.

Messwerkzeuge von Mahr

Mahr bietet eine umfangreiche Produktpalette und Lösungen für all Ihre Messaufgaben.

  • Messschieber
  • Mikrometer
  • Messuhren und Längenmessgeräte
  • Messtische
  • Messplatten und Anreißgeräte
  • Winkel und Winkelmesser
  • Lineale und Maßstäbe
  • Wasserwaagen
  • Lehren und Schablonen
  • Optische Messmittel
