Aufsteckdorne
Mit Aufsteckdornen findet sich eine besondere Variante von Spanndornen. Es handelt sich um wichtige Maschinen-Bauteile in Form von Werkzeugen, die Drehmomente oder Drehbewegungen an eingespannte Werkstücke oder Materialien weiterleiten. Die Innenspannung des Spanndorns wird über eine Bohrung des Werkstückes erzeugt. Es liegen unterschiedliche Varianten von Aufsteckdornen vor, die in Abhängigkeit des Arbeitsbereichs oder Einsatzzwecks Anwendung finden. Bei der einfachen mechanischen Ausführung kann übe reinen Handgriff ohne separates Werkzeug Spannung erzeugt werden. Der Aufsteckdorn kann auch hydraulisch über Spannzylinder an Maschinen betätigt werden. Die Befestigung des Spanndorns erfolgt normalerweise auf der Spindel einer Maschine. Zentriert wird er über eine kegelförmige oder zylindrische Aufnahme. Anwendung finden Spanndorne insbesondere in der Fertigung, vor allem bei Fräsmaschinen und Werkzeugmaschinen.
Auswahl
Ausführung:
- zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880
- ab Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
- ähnlich DIN 6357 mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung (nur 241041 und 241042)
- passendes Zubehör finden Sie ab Seite 24/???
- zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880
- ab Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
- ähnlich DIN 6357 mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung (nur 241041 und 241042)
- passendes Zubehör finden Sie ab Seite 24/???
Verwendung:
Zur Aufnahme von Einschraubfräsern mit Gewinde.
Hinweis:
Gibt es auch in Zylindrisch
Passendes Zubehör finden Sie auf Seite 24/???.
Zur Aufnahme von Einschraubfräsern mit Gewinde.
Hinweis:
Gibt es auch in Zylindrisch
Passendes Zubehör finden Sie auf Seite 24/???.
Ausführung:
- Rundlauf-/Wiederholgenauigkeit 2 µm
- Systemgenauigkeit im Hochleistungs-Spannzangenfutter CENTRO P 3 µm (bei 3xD Auskragung)
- Korrosionsgeschützt durch FAHRION|Protect
- mit blauem Ring als Erkennungszeichen, keine Dichtfunktion, muss bei Einsatz im Standard-Spannzangenfutter entfernt werden
Verwendung:
Einsetzbar für alle Werkzeuge mit Zylinderschaft zum hochgenauen und kraftvollen Spannen in der hochpräzisen Bearbeitung oder Schwer-Zerspanung.
- Rundlauf-/Wiederholgenauigkeit 2 µm
- Systemgenauigkeit im Hochleistungs-Spannzangenfutter CENTRO P 3 µm (bei 3xD Auskragung)
- Korrosionsgeschützt durch FAHRION|Protect
- mit blauem Ring als Erkennungszeichen, keine Dichtfunktion, muss bei Einsatz im Standard-Spannzangenfutter entfernt werden
Verwendung:
Einsetzbar für alle Werkzeuge mit Zylinderschaft zum hochgenauen und kraftvollen Spannen in der hochpräzisen Bearbeitung oder Schwer-Zerspanung.
Ausführung:
- Rundlauf-/Wiederholgenauigkeit 5 µm
- Spannüberbrückung h8, d. h. nur das Nennmaß kann gespannt werden
- mit Abdichtung für Innenkühlung, einsetzbar bis 60 bar
- ähnlich DIN ISO 15488-A
Verwendung:
Einsetzbar für alle Werkzeuge mit Zylinderschaft zum hochgenauen und kraftvollen Spannen in der hochpräzisen Bearbeitung oder Schwer-Zerspanung.
- Rundlauf-/Wiederholgenauigkeit 5 µm
- Spannüberbrückung h8, d. h. nur das Nennmaß kann gespannt werden
- mit Abdichtung für Innenkühlung, einsetzbar bis 60 bar
- ähnlich DIN ISO 15488-A
Verwendung:
Einsetzbar für alle Werkzeuge mit Zylinderschaft zum hochgenauen und kraftvollen Spannen in der hochpräzisen Bearbeitung oder Schwer-Zerspanung.
Verwendung:
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
Lieferung:
Mit Spannschraube.
Hinweis:
242212, 242216 + 242217: C71 = 25 Ø konisch
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
Lieferung:
Mit Spannschraube.
Hinweis:
242212, 242216 + 242217: C71 = 25 Ø konisch
Ausführung:
- aus Einsatzstahl, alle Funktionsflächen geschliffen
- Zugfestigkeit im Kern von mindestens 800 N/mm2, gehärtet (min. HRC 56)
- Spannzangenfutter ER
- kurz, lang, überlang
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
- mit Minispannmutter, dadurch schlanke Ausführung
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
- aus Einsatzstahl, alle Funktionsflächen geschliffen
- Zugfestigkeit im Kern von mindestens 800 N/mm2, gehärtet (min. HRC 56)
- Spannzangenfutter ER
- kurz, lang, überlang
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
- mit Minispannmutter, dadurch schlanke Ausführung
Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Ausführung:
- Rundlauf-/Wiederholgenauigkeit 2 µm
- Spannüberbrückung bis zu minus 1,0 mm, h10 im CENTRO P
- Spannüberbrückung im Standard-Spannzangenfutter gegeben. Wir empfehlen jedoch auch hier nur Nennmaß zu spannen, da nur hier die größtmögliche Rundlaufgenauigkeit und Haltekraft gewährleistet ist.
- mit farbigem Ring als Erkennungszeichen, keine Dichtfunktion, muss bei Einsatz im Standard-Spannzangenfutter entfernt werden
Verwendung:
Im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse in den Präzisions-Spannzangenfuttern CENTRO P.
- Rundlauf-/Wiederholgenauigkeit 2 µm
- Spannüberbrückung bis zu minus 1,0 mm, h10 im CENTRO P
- Spannüberbrückung im Standard-Spannzangenfutter gegeben. Wir empfehlen jedoch auch hier nur Nennmaß zu spannen, da nur hier die größtmögliche Rundlaufgenauigkeit und Haltekraft gewährleistet ist.
- mit farbigem Ring als Erkennungszeichen, keine Dichtfunktion, muss bei Einsatz im Standard-Spannzangenfutter entfernt werden
Verwendung:
Im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse in den Präzisions-Spannzangenfuttern CENTRO P.

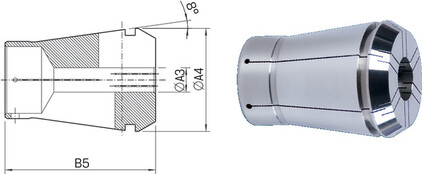

Ausführung:
- Rundlauf-/Wiederholgenauigkeit 5 µm
- Spannüberbrückung bis zu minus 1,0 mm zum Spannen von zylindrischen Werkzeugschäften
- doppelt geschlitzt (12-fach geschlitzt)
Verwendung:
Einsetzbar für alle Werkzeuge mit Zylinderschaft zum hochgenauen und kraftvollen Spannen in der hochpräzisen Bearbeitung oder Schwer-Zerspanung.
- Rundlauf-/Wiederholgenauigkeit 5 µm
- Spannüberbrückung bis zu minus 1,0 mm zum Spannen von zylindrischen Werkzeugschäften
- doppelt geschlitzt (12-fach geschlitzt)
Verwendung:
Einsetzbar für alle Werkzeuge mit Zylinderschaft zum hochgenauen und kraftvollen Spannen in der hochpräzisen Bearbeitung oder Schwer-Zerspanung.
Verwendung:
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
Lieferung:
Mit Spannschraube.
Hinweis:
242212, 242216 + 242217: C71 25 Ø konisch
- zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche nach DIN 1835-B und DIN 6535-HB
Lieferung:
Mit Spannschraube.
Hinweis:
242212, 242216 + 242217: C71 25 Ø konisch
Ausführung:
- zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880
- ab Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
- ähnlich DIN 6357 mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung (nur 241041 und 241042)
- passendes Zubehör finden Sie ab Seite 24/???
- zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880
- ab Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewindebohrungen)
- ähnlich DIN 6357 mit Steilkegel ISO 7388-2 Form JD und JF
- Form JD/JF bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlmittelkanäle am Bund
Lieferung:
Komplett mit Fräseranzugsschraube.
Hinweis:
- Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung (nur 241041 und 241042)
- passendes Zubehör finden Sie ab Seite 24/???
Ausführung:
- Rundlaufgenauigkeit: 0,003 mm
- überlegene Haltekräfte
- für Werkzeuge mit zylindrischem Schaft und Schafttoleranz h10
- Spannzange abgedichtet und im Futter geführt
Hinweis:
Cool Jet Bohrungen für Power Collet Spannzangen optional.
* selbstdichtend für Innenkühlung
- Rundlaufgenauigkeit: 0,003 mm
- überlegene Haltekräfte
- für Werkzeuge mit zylindrischem Schaft und Schafttoleranz h10
- Spannzange abgedichtet und im Futter geführt
Hinweis:
Cool Jet Bohrungen für Power Collet Spannzangen optional.
* selbstdichtend für Innenkühlung
Ausführung:
- Rundlauf-/Wiederholgenauigkeit 5 µm
- Spannüberbrückung h8, d. h. nur das Nennmaß kann gespannt werden
- mit Abdichtung für Innenkühlung, einsetzbar bis 120 bar
- ähnlich DIN ISO 15488-A
- Rundlauf-/Wiederholgenauigkeit 5 µm
- Spannüberbrückung h8, d. h. nur das Nennmaß kann gespannt werden
- mit Abdichtung für Innenkühlung, einsetzbar bis 120 bar
- ähnlich DIN ISO 15488-A

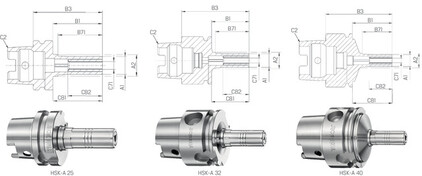

Ausführung:
- für automatischen Werkzeugwechsel
- ohne Längenverstellschraube
- Werkzeugschaftqualität h6
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- HSK-A 32/HSK-A 40 mit Gewinde für Kühlmittelrohranschluss
- HSK-A 25 ohne Gewinde für Kühlmittelrohranschluss
- optimal für leichte Zerspanung - Radialkräfte beachten
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
- für automatischen Werkzeugwechsel
- ohne Längenverstellschraube
- Werkzeugschaftqualität h6
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- HSK-A 32/HSK-A 40 mit Gewinde für Kühlmittelrohranschluss
- HSK-A 25 ohne Gewinde für Kühlmittelrohranschluss
- optimal für leichte Zerspanung - Radialkräfte beachten
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
Preis exkl. MwSt.:
Art-Nr.: 650635114000
Kegeldorn MK 2 / B 12 METABO
Kegeldorn MK 2 / B 12 METABO
Alternatives Produkt
Preis exkl. MwSt.:
Art-Nr.: 520930-GAU-12-1
SANDVIK Prüflehre für CoroChuck® 930
SANDVIK Prüflehre für CoroChuck® 930
Alternatives Produkt
Preis exkl. MwSt.:
Art-Nr.: 650400.2454
Nockenwellen-Fixierdorn (Ausla ss)
Nockenwellen-Fixierdorn (Ausla ss)
Alternatives Produkt
Preis exkl. MwSt.:
Art-Nr.: 650455.0136
Kühlsystem-Konus-Prüfadapter, Ø 17,0 - 31,0 mm
Kühlsystem-Konus-Prüfadapter, Ø 17,0 - 31,0 mm
Alternatives Produkt
Preis exkl. MwSt.:
Art-Nr.: 650455.0137
Kühlsystem-Konus-Prüfadapter, Ø 24,0 - 39,0 mm
Kühlsystem-Konus-Prüfadapter, Ø 24,0 - 39,0 mm
Alternatives Produkt
Preis exkl. MwSt.:
Art-Nr.: 650455.0138
Kühlsystem-Konus-Prüfadapter, Ø 34,0 - 50,0 mm
Kühlsystem-Konus-Prüfadapter, Ø 34,0 - 50,0 mm
Alternatives Produkt
Ausführung:
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3 Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
- für höchste Zerspanleistung bei der Hochgeschwindigkeitsbearbeitung
- hohe Steifigkeit mit Schwingungsdämpfung
- universell auch mit Standard-Spannzangen einsetzbar
- hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × A1 mit Haimer Power Collets
- auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwendung mit Standard-Spannzangen wird das B3 Maß länger)
- höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere Oberflächengüte
- erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und größere Spantiefe
- kürzere Bearbeitungszeiten
- bessere Maßhaltigkeit
- hohe Spannkraft
- für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleichermaßen geeignet
- mit Gewindebohrungen zum Auswuchten mit Schrauben
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle am Bund
Hinweis:
Passende Spannzangen siehe unter 248910, 248920 und 248930 auf Seite 24/???.
Ausführung:
- für automatischen Werkzeugwechsel
- ohne Längenverstellschraube
- Werkzeugschaftqualität h6
- HSK-E 25 ohne Gewinde für Kühlmittelrohranschluss
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- HSK-E 32 / HSK-E 40 mit Gewinde für Kühlmittelrohranschluss
- HSK-E 40 mit Zugriffsbohrung
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
- für automatischen Werkzeugwechsel
- ohne Längenverstellschraube
- Werkzeugschaftqualität h6
- HSK-E 25 ohne Gewinde für Kühlmittelrohranschluss
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- HSK-E 32 / HSK-E 40 mit Gewinde für Kühlmittelrohranschluss
- HSK-E 40 mit Zugriffsbohrung
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
Ausführung:
- Grundeinstellung Form AD
- Rundlaufgenauigkeit 0,005 mm
- maximale Drehzahl 20.000 min-1
- innere Kühlmittelzufuhr möglich, Luftaustrittsbohrungen mit 2 Schrauben M4 × 5 verschließen
- 241600 40/20: ohne Freistich nach ISO 7388-1 vor dem Greiferbund
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
- Grundeinstellung Form AD
- Rundlaufgenauigkeit 0,005 mm
- maximale Drehzahl 20.000 min-1
- innere Kühlmittelzufuhr möglich, Luftaustrittsbohrungen mit 2 Schrauben M4 × 5 verschließen
- 241600 40/20: ohne Freistich nach ISO 7388-1 vor dem Greiferbund
Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.
Ausführung:
- Rundlaufgenauigkeit: 0,003 mm
- überlegene Haltekräfte
- für Werkzeuge mit zylindrischem Schaft und Schafttoleranz h10
- Spannzange abgedichtet und im Futter geführt
Hinweis:
Cool Jet Bohrungen für Power Collet Spannzangen optional.
* selbstdichtend für Innenkühlung
- Rundlaufgenauigkeit: 0,003 mm
- überlegene Haltekräfte
- für Werkzeuge mit zylindrischem Schaft und Schafttoleranz h10
- Spannzange abgedichtet und im Futter geführt
Hinweis:
Cool Jet Bohrungen für Power Collet Spannzangen optional.
* selbstdichtend für Innenkühlung
Ausführung:
- kurze, schlanke Ausführung mit axialer Längenverstellung
- Schwingungsdämpfung
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- maximale Drehzahl 50.000 min-1
Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.
- kurze, schlanke Ausführung mit axialer Längenverstellung
- Schwingungsdämpfung
- Spannung ohne Peripheriegeräte, nur mit Sechskantschlüssel
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003="">
- maximale Drehzahl 50.000 min-1
Hinweis:
Zwischenbuchse siehe 241461 und 241462 auf Seite 24/???.
Preis exkl. MwSt.:
Art-Nr.: 720241411 40/20
Hydrodehn-Spannfutter SCHUNK, JIS B 6339 TENDO ES, extra kurz
Hydrodehn-Spannfutter SCHUNK, JIS B 6339 TENDO ES, extra kurz
Alternatives Produkt
