Armaturen
Schlauchleitungen bestehen aus dem eigentlichen Schlauch sowie den dazu passenden Schlaucharmaturen. Mittels Pressfassungen werden die Armaturen an die Schlauchenden ausreißsicher aufgepresst. Die Wahl der Armatur ist abhängig vom eingesetzten Anschlusssystem der Gesamtanlage. Es haben sich diverse nationale und internationale Standards ausgebildet. Entsprechend gibt es Armaturen als verschiedenste Bördelanschlussteile, ebenso wie 24°-Anschlusskegel oder auch Anschlüsse für Flansche. Die Armaturen sind handelsüblich in gerader Ausführung, in 45°-Bogen und in 90°-Bogen erhältlich. In Hydrosystemen werden Armaturen üblicherweise aus Stahl, in besonderen Fällen aus Edelstahl gewählt.
Interlock Außenschälung
ORFS mit Überwurfmutter
45° Bogen
ISO 12151-1
SWE 45°
ISO 6162-1 - Flansch
45° Bogen
ISO 12151-3 - E45S - L
SFL 45°
(35,0 MPa/ 5000 psi)
ISO 6162-1 - Flansch
90° Bogen
ISO 12151-3-E-L
SFL 90°
(35,0 MPa/ 5000 psi)
BSP-Einschraubzapfen
zylindrisch
BS5200
AGR
Gewindezapfen
leichte Reihe
ISO 12151-2-S-L
CEL
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
45° Bogen
ISO 12151-2 - SWE 45°-S
DKOS 45°
Dichtkonus JIC 37°/SAE 45° mit Überwurfmutter
ISO12151-5-SWS
DKJ
Dichtkopf mit BSP-Überwurfmutter
45° Bogen
BS 5200-D
DKR 45°
Gewindezapfen SAE (JIC) 37°
ISO12151-5-S
AGJ

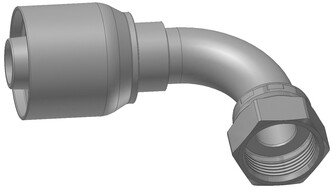

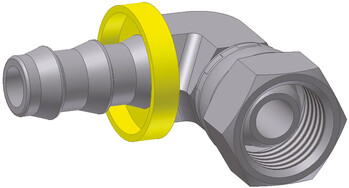

ORFS mit Überwurfmutter
90° Bogen
ISO 12151-1
SWES
ORFS mit Überwurfmutter
90° Bogen
ISO 12151-1
SWES
Dichtkopf für 60° Konus
45° Bogen
ISO 6162-2 - Flansch
45° Bogen
ISO 12151-3 - E45-S
SFS 45°
(42,0 MPa/ 6000 psi)
Dichtkegel mit Überwurfmutter und O-Ring
leichte Reihe
45° Bogen
ISO 12151-2-SWE 45°-L
DKOL 45°
ISO 6162-1 - Flansch
90° Bogen
ISO 12151-3-E-L
SFL 90°
(35,0 MPa/ 5000 psi)
ISO 6162-1 - Flansch
ISO 12151-3-S-L
SFL
(35,0 MPa/ 5000 psi)
BSP-Einschraubzapfen
zylindrisch
BS5200
AGR
