Armaturen
Schlauchleitungen bestehen aus dem eigentlichen Schlauch sowie den dazu passenden Schlaucharmaturen. Mittels Pressfassungen werden die Armaturen an die Schlauchenden ausreißsicher aufgepresst. Die Wahl der Armatur ist abhängig vom eingesetzten Anschlusssystem der Gesamtanlage. Es haben sich diverse nationale und internationale Standards ausgebildet. Entsprechend gibt es Armaturen als verschiedenste Bördelanschlussteile, ebenso wie 24°-Anschlusskegel oder auch Anschlüsse für Flansche. Die Armaturen sind handelsüblich in gerader Ausführung, in 45°-Bogen und in 90°-Bogen erhältlich. In Hydrosystemen werden Armaturen üblicherweise aus Stahl, in besonderen Fällen aus Edelstahl gewählt.
Gewindezapfen
schwere Reihe
ISO 12151-2-S-S
CES
ORFS mit Überwurfmutter
90° Bogen
ISO 12151-1
SWES
ORFS mit Überwurfmutter
ISO 12151-1
SWSA
SAE J516 - ORFS
ISO 6162-1 - Flansch
45° Bogen
ISO 12151-3 - E45S - L
SFL 45°
(35,0 MPa/ 5000 psi)
ORFS mit Überwurfmutter
90° Bogen
ISO 12151-1
SWES
Dichtkopf mit Überwurfmutter
leichte Reihe
90° Bogen
DKL 90°
Dichtkopf mit BSP-Überwurfmutter und O-Ring (60° Konus)
90° Bogen
BS 5200
ISO 12151-6
DKOR 90°
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
90° Bogen
ISO 12151-2-SWE-S
DKOS 90°
Dichtbund mit BSP-Überwurfmutter
(flachdichtend)
ISO 6162-2 - Flansch
ISO 12151-3-S-S
SFS
(42,0 MPa/ 6000 psi)
Dichtkopf mit BSP-Überwurfmutter
BS5200-A
DKR
BSP-Einschraubzapfen
kegelig
BS5200
AGR-K
Dichtkonus JIC 37°/SAE 45° mit Überwurfmutter
ISO12151-5-SWS
DKJ
Dichtkopf mit Überwurfmutter
leichte Reihe
45° Bogen
DKL 45°
Dichtkopf mit BSP-Überwurfmutter
BS5200-A
DKR
Dichtkonus mit Überwurfmutter JIC 37°/SAE 45°
90° Bogen
ISO 12151-5-SWES
DKJ 90°
ISO 6162-2 - Flansch
90° Bogen
ISO 12151-3 - E-S
SFS 90°
(42,0 MPa/ 6000 psi)
Gewindezapfen
schwere Reihe
ISO 12151-2-S-S
CES
Waschgeräteanschluss
Gewindezapfen
schwere Reihe
ISO 12151-2-S-S
CES
ORFS mit Überwurfmutter
45° Bogen
ISO 12151-1
SWE 45°

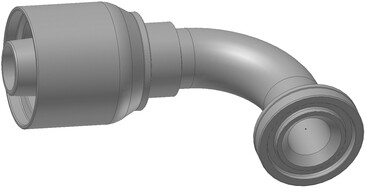

ISO 6162-2 - Flansch
90° Bogen
ISO 12151-3 - E-S
SFS 90°
(42,0 MPa/ 6000 psi)
ISO 6162-1 - Flansch
90° Bogen
ISO 12151-3-E-L
SFL 90°
(35,0 MPa/ 5000 psi)
Dichtkopf mit BSP-Überwurfmutter
90° Bogen
BS 5200-B
DKR 90°
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
45° Bogen
ISO 12151-2 - SWE 45°-S
DKOS 45°
