Armaturen
Schlauchleitungen bestehen aus dem eigentlichen Schlauch sowie den dazu passenden Schlaucharmaturen. Mittels Pressfassungen werden die Armaturen an die Schlauchenden ausreißsicher aufgepresst. Die Wahl der Armatur ist abhängig vom eingesetzten Anschlusssystem der Gesamtanlage. Es haben sich diverse nationale und internationale Standards ausgebildet. Entsprechend gibt es Armaturen als verschiedenste Bördelanschlussteile, ebenso wie 24°-Anschlusskegel oder auch Anschlüsse für Flansche. Die Armaturen sind handelsüblich in gerader Ausführung, in 45°-Bogen und in 90°-Bogen erhältlich. In Hydrosystemen werden Armaturen üblicherweise aus Stahl, in besonderen Fällen aus Edelstahl gewählt.
ORFS-Gewindezapfen
ISO 12151-1-S
SAE J516
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe

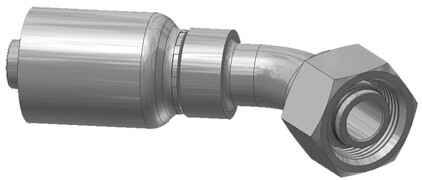

45° Bogen
ISO 12151-2 - SWE 45°-S
DKOS 45°
Dichtkegel mit Überwurfmutter und O-Ring
leichte Reihe
45° Bogen
ISO 12151-2-SWE 45°-L
DKOL 45°
Dichtkopf mit BSP-Überwurfmutter
BS5200-A
DKR
ISO 6162-1 - Flansch
90° Bogen
ISO 12151-3-E-L
SFL 90°
(21,0 MPa/ 3000 psi)
ISO 6162-1 - Flansch
ISO 12151-3-S-L
SFL
(21,0 MPa/ 3000 psi)
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
ISO 12151-2-SWS-S
DKOS
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe

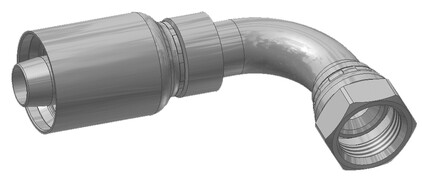

90° Bogen
ISO 12151-2-SWE-S
DKOS 90°
BSP-Einschraubzapfen
zylindrisch
BS5200
AGR
Dichtkopf mit BSP-Überwurfmutter
90° Bogen
BS 5200-B
DKR 90°

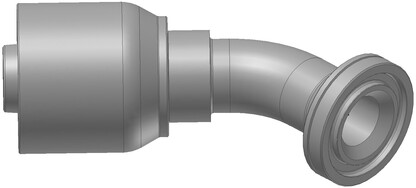

ISO 6162-1 - Flansch
45° Bogen
ISO 12151-3 - E45S - L
SFL 45°
(21,0 MPa/ 3000 psi)
JIS 30° Dichtkonus mit BSP-Überwurfmutter
ISO 228-1
JIS B8363
GUI
ISO 6162-2 - Flansch
90° Bogen
ISO 12151-3 - E-S
SFS 90°
(42,0 MPa/ 6000 psi)
Dichtkopf mit Überwurfmutter
leichte Reihe
DKL
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
ISO 12151-2-SWS-S
DKOS
ISO 6162-2 - Flansch
90° Bogen
ISO 12151-3 - E-S
SFS 90°
(42,0 MPa/ 6000 psi)

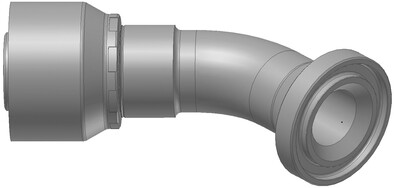

ISO 6162-2 - Flansch
45° Bogen
ISO 12151-3 - E45-S
SFS 45°
(42,0 MPa/ 6000 psi)
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
45° Bogen
ISO 12151-2 - SWE 45°-S
DKOS 45°
Dichtkonus JIC 37°/SAE 45° mit Überwurfmutter
ISO12151-5-SWS
DKJ
ISO 6162-2 - Flansch
ISO 12151-3-S-S
SFS
(42,0 MPa/ 6000 psi)
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
ISO 12151-2-SWS-S
DKOS
ISO 6162-2 - Flansch
45° Bogen
ISO 12151-3 - E45-S
SFS 45°
(42,0 MPa/ 6000 psi)

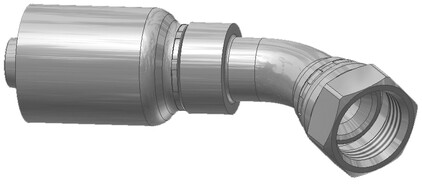

Dichtkonus mit Überwurfmutter SAE (JIC) - 37°
45° Bogen
ISO 12151-5-SWE 45°
DKJ 45°
Dichtkopf mit BSP-Überwurfmutter und O-Ring (60° Konus)
BS 5200
ISO 12151-6
DKOR
Dichtkonus mit Überwurfmutter JIC 37°/SAE 45°

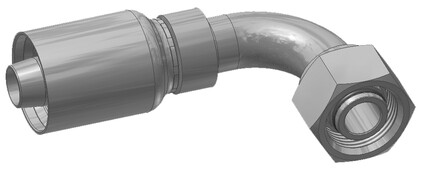

90° Bogen
ISO 12151-5-SWES
DKJ 90°
