Armaturen
Schlauchleitungen bestehen aus dem eigentlichen Schlauch sowie den dazu passenden Schlaucharmaturen. Mittels Pressfassungen werden die Armaturen an die Schlauchenden ausreißsicher aufgepresst. Die Wahl der Armatur ist abhängig vom eingesetzten Anschlusssystem der Gesamtanlage. Es haben sich diverse nationale und internationale Standards ausgebildet. Entsprechend gibt es Armaturen als verschiedenste Bördelanschlussteile, ebenso wie 24°-Anschlusskegel oder auch Anschlüsse für Flansche. Die Armaturen sind handelsüblich in gerader Ausführung, in 45°-Bogen und in 90°-Bogen erhältlich. In Hydrosystemen werden Armaturen üblicherweise aus Stahl, in besonderen Fällen aus Edelstahl gewählt.

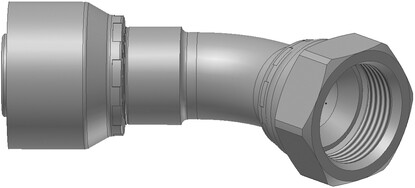

Dichtkonus mit Überwurfmutter SAE (JIC) - 37°
45° Bogen
ISO 12151-5-SWE 45°
DKJ 45°
Gewindezapfen
leichte Reihe
ISO 12151-2-S-L
CEL
Dichtkopf mit BSP-Überwurfmutter und O-Ring (60° Konus)
BS 5200
ISO 12151-6
DKOR
BSP-Einschraubzapfen
zylindrisch
BS5200
AGR
Dichtkonus JIC 37°/SAE 45° mit Überwurfmutter
ISO12151-5-SWS
DKJ
Dichtkonus mit Überwurfmutter JIC 37°/SAE 45°
90° Bogen
ISO 12151-5-SWES
DKJ 90°
Dichtkopf mit BSP-Überwurfmutter und O-Ring (60° Konus)
90° Bogen
BS 5200
ISO 12151-6
DKOR 90°
BSP-Einschraubzapfen
zylindrisch
BS5200
AGR
Dichtkopf mit BSP-Überwurfmutter
90° Kompaktbogen
BS 5200-E
DKR 90°
Dichtkonus JIC 37°/SAE 45° mit Überwurfmutter
ISO12151-5-SWS
DKJ
Dichtkonus mit Überwurfmutter JIC 37°/SAE 45°
90° Bogen
ISO 12151-5-SWES
DKJ 90°
Dichtkonus mit Überwurfmutter JIC 37°/SAE 45°
45° Bogen
ISO 12151-5-SWE 45°
DKJ 45°
ORFS mit Überwurfmutter
ISO 12151-1
SWSA
SAE J516 - ORFS
Dichtkonus mit Überwurfmutter JIC 37°/SAE 45°
45° Bogen
ISO 12151-5-SWE 45°
DKJ 45°
Dichtkonus mit Überwurfmutter SAE (JIC) - 37°
45° Bogen
ISO 12151-5-SWE 45°
DKJ 45°
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
90° Bogen
ISO 12151-2-SWE-S
DKOS 90°
Dichtkegel mit Überwurfmutter und O-Ring
leichte Reihe
ISO 12151-2-SWS-L
DKOL
Dichtkegel mit Überwurfmutter und O-Ring
leichte Reihe
90° Bogen
ISO 12151-2-SWE-L
DKOL 90°
BSP-Einschraubzapfen
kegelig
BS5200
AGR-K
Dichtkopf mit BSP-Überwurfmutter
BS5200-A
DKR
ORFS mit Überwurfmutter
lange Ausführung
ISO 12151-1
SWSB
Dichtkegel mit Überwurfmutter und O-Ring
schwere Reihe
90° Bogen
ISO 12151-2-SWE-S
DKOS 90°
ISO 6162-1 - Flansch
90° Bogen
ISO 12151-3-E-L
SFL 90°
(21,0 MPa/ 3000 psi)
NPTF-Einschraubzapfen SAE J476A / J516
AGN
ISO 6162-1 - Flansch
90° Bogen
ISO 12151-3-E-L
SFL 90°
(35,0 MPa/ 5000 psi)
