Schlauchleitungen bestehen aus dem eigentlichen Schlauch sowie den dazu passenden Schlaucharmaturen. Mittels Pressfassungen werden die Armaturen an die Schlauchenden ausreißsicher aufgepresst. Die Wahl der Armatur ist abhängig vom eingesetzten Anschlusssystem der Gesamtanlage. Es haben sich diverse nationale und internationale Standards ausgebildet. Entsprechend gibt es Armaturen als verschiedenste Bördelanschlussteile, ebenso wie 24°-Anschlusskegel oder auch Anschlüsse für Flansche. Die Armaturen sind handelsüblich in gerader Ausführung, in 45°-Bogen und in 90°-Bogen erhältlich. In Hydrosystemen werden Armaturen üblicherweise aus Stahl, in besonderen Fällen aus Edelstahl gewählt.

Beschreibung Anschlusstyp
Norm
Marktübliche Bezeichnung
Material
Gewindedurchmesser metrisch
B mm
Weitere Filter zeigen
Armaturen (1-25 von 245 Produkten mit 1192 Varianten)
Auswahl
PARKER 11577 Parkrimp No-Skive Armatur
ISO 6162-1 - Flansch ISO 12151-3-S-L SFL (35,0 MPa/ 5000 psi)
PARKER 1B148 Parkrimp No-Skive Armatur
Dichtkopf mit BSP-Überwurfmutter 45° Bogen BS 5200-D DKR 45°
PARKER 1B273 Parkrimp No-Skive Armatur
Dichtkopf mit BSP-Überwurfmutter 90° Bogen BS 5200-B DKR 90°
Preis inkl. MwSt.:
Art-Nr.: 8511CW48-15-5
PARKER 1CW48 Parkrimp No-Skive Armatur
CLEANER ANSCHLUSS DN08 E
Beschreibung Anschlusstyp: Waschgeräteanschluss // Material: Stahl verzinkt, Cr(VI)-frei // B: 29 mm // A: 53 mm // DN: DN08 // Schlauch-Armaturengröße: -05 // Gewinde oder Rohrgröße: -15 // Betriebsdruck Mpa: 40 // Anschlusstyp: CW // Armatur: Parkrimp-Armatur // Rohr O.D.: 15 // Typenschlüssel: 1CW48-15-5 // Armaturenserie: 48 // Anschlussgruppe: Hochdruckreiniger // Gewindedurchmesser metrisch: M22x1,5
...
PARKER 1D946 Parkrimp No-Skive Armatur
BSP-Einschraubzapfen zylindrisch BS5200 AGR
PARKER 13748 Parkrimp No-Skive Armatur
Dichtkonus mit Überwurfmutter SAE (JIC) - 37° 45° Bogen ISO 12151-5-SWE 45° DKJ 45°
PARKER 10670 Parkrimp No-Skive Armatur
Dichtkonus JIC 37°/SAE 45° mit Überwurfmutter ISO12151-5-SWS DKJ
Preis inkl. MwSt.:
Art-Nr.: 8511JM48-8-8
PARKER 1JM48 Parkrimp No-Skive Armatur
ORFS-GEWINDEZAPFEN DN12 E
Beschreibung Anschlusstyp: ORFS-Gewindezapfen // Material: Stahl verzinkt, Cr(VI)-frei // B: 27 mm // Norm: ISO 12151-1-S - SAE J516 // H: 22 mm // A: 51 mm // Gewindedurchmesser UNF: 13/16x16 // Betriebsdruck Mpa: 63,5 // DN: DN12 // Schlauch-Armaturengröße: -08 // Gewinde oder Rohrgröße: -08 // Anschlusstyp: JM // Armatur: Parkrimp-Armatur // Typenschlüssel: 1JM48-8-8 // Armaturenserie: 48 // Anschlussgruppe: ORFS
...
PARKER 10C70 Parkrimp No-Skive Armatur
Dichtkegel mit Überwurfmutter und O-Ring schwere Reihe 45° Bogen ISO 12151-2 - SWE 45°-S DKOS 45°
PARKER 11948 Parkrimp No-Skive Armatur
ISO 6162-1 - Flansch 90° Bogen ISO 12151-3-E-L SFL 90° (21,0 MPa/ 3000 psi)
PARKER 1CA26 Parkrimp No-Skive Armatur
Dichtkegel mit Überwurfmutter und O-Ring leichte Reihe ISO 12151-2-SWS-L DKOL
PARKER 1D046 Parkrimp No-Skive Armatur
Gewindezapfen leichte Reihe ISO 12151-2-S-L CEL
PARKER 3D082 Push Lok Armatur
Gewindezapfen leichte Reihe ISO 12151-2-S-L CEL
PARKER 16A73 Parkrimp No-Skive Armatur
ISO 6162-2 - Flansch ISO 12151-3-S-S SFS (42,0 MPa/ 6000 psi)
PARKER 1J948 Parkrimp No-Skive Armatur
ORFS mit Überwurfmutter 90° Bogen ISO 12151-1 SWES
PARKER 1J773 Parkrimp No-Skive Armatur
ORFS mit Überwurfmutter 45° Bogen ISO 12151-1 SWE 45°
Preis inkl. MwSt.:
Art-Nr.: 8513C382-12-8B
FEMALE METRIC SWIVEL L SERIES STRAIGHT
FEMALE METRIC SWIVEL L SERIES STRAIGHT
...
PARKER 1D277 Parkrimp No-Skive Armatur
Gewindezapfen schwere Reihe ISO 12151-2-S-S CES
PARKER 3D982 Push Lok Armatur
BSP-Einschraubzapfen zylindrisch BS5200 AGR
PARKER 1CA43 Parkrimp No-Skive Armatur
Dichtkegel mit Überwurfmutter und O-Ring leichte Reihe ISO 12151-2-SWS-L DKOL
PARKER 1CF48 Parkrimp No-Skive Armatur
Dichtkegel mit Überwurfmutter und O-Ring leichte Reihe 90° Bogen ISO 12151-2-SWE-L DKOL 90°
PARKER 11548 Parkrimp No-Skive Armatur
ISO 6162-1 - Flansch ISO 12151-3-S-L SFL (21,0 MPa/ 3000 psi)
PARKER 1CA48 Parkrimp No-Skive Armatur
Dichtkegel mit Überwurfmutter und O-Ring leichte Reihe ISO 12151-2-SWS-L DKOL

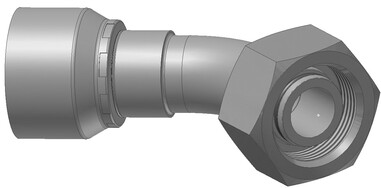

PARKER 10C46 Parkrimp No-Skive Armatur
Dichtkegel mit Überwurfmutter und O-Ring schwere Reihe 45° Bogen ISO 12151-2 - SWE 45°-S DKOS 45°
Preis inkl. MwSt.:
Art-Nr.: 85116N48-20-20
PARKER 16N48 Parkrimp No-Skive Armatur
SFS 90 DN32 E
Beschreibung Anschlusstyp: ISO 6162-2 - Flansch - schwere Ausführung - 90° Bogen // Marktübliche Bezeichnung: SFS 90° / 6000 psi // Material: Stahl verzinkt, Cr(VI)-frei // B: 82 mm // Norm: ISO 12151-3 - E-S // F: 54 mm // E: 90 mm // A: 129 mm // Flanschgröße Zoll: 1-1/4 // Betriebsdruck Mpa: 42 // DN: DN31 // Schlauch-Armaturengröße: -20 // Gewinde oder Rohrgröße: -20 // Anschlusstyp: 6N // Armatur: Parkrimp-Armatur // Typenschlüssel: 16N48-20-20 // Armaturenserie: 48 // Anschlussgruppe: Flansch
...
