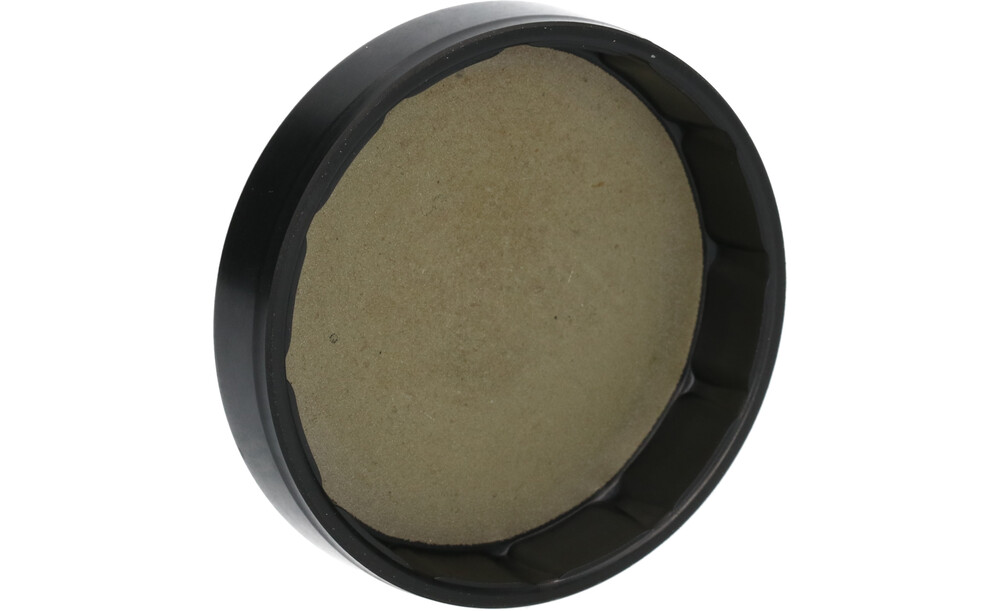

Verschlusskappe mit einem glatten, elastomeren Außenmantel und einem metallischen, teilummantelten Versteifungsring. Verschlusskappen dienen zum sicheren Verschließen von Öffnungen für Wellen- oder Achseneingänge. Sie kommen oft in Getrieben zum Einsatz, sowie zur Lagerbockabdichtung. Der glatte elastomere Außenmantel ermöglicht eine gute statische Abdichtung. Sehr gut auch bei geteilten Gehäusen und Leichtmetallgehäusen einsetzbar, sowie bei der Abdichtung von dünnflüssigen oder gasförmigen Medien.

Montagehinweis:

Es ist wichtig, auf eine korrekte Montage zu achten. Vorzugsweise wird zum Einpressen der Verschlusskappe in die Gehäusebohrung eine hydraulische oder mechanische Einpressvorrichtung verwendet. Diese greift großflächig an der Außenseite der Verschlusskappe an, so dass die Presskraft möglichst dicht am Außendurchmesser wirkt. Beachten Sie bitte, dass das Einpresswerkzeug eine Zeit lang in Endstellung gehalten werden sollte, damit eine Rückfederung bzw. eine Schrägstellung der Verschlusskappe auf ein Minimum reduziert wird.

Medien:

NBR: Gute chemische Beständigkeit gegen viele Mineralöle und -fette. Mittlere Alterungsbeständigkeit

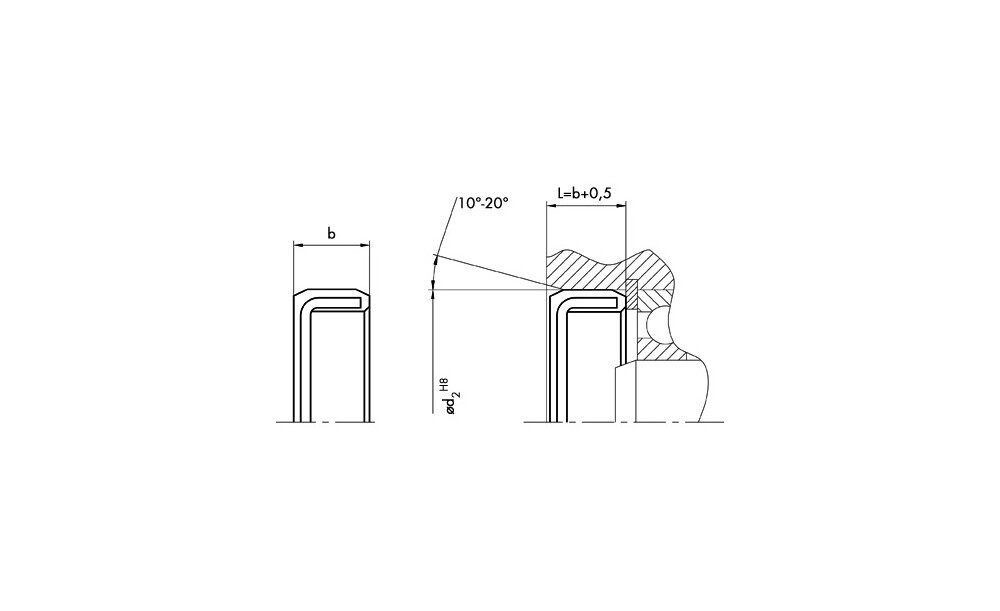

Die konstruktive Gestaltung der Aufnahmebohrung richtet sich nach den Richtlinien gemäß DIN 3760 für Radial-Wellendichtringe. Für den Bohrungsdurchmesser d2 ist das ISO-Toleranzfeld H8 nach DIN ISO 286 vorzusehen.

Betriebseinsatzgrenzen:

Druck (MPa/bar): 0,05/0,5

Bei höheren Drücken sollte die Verschlusskappe, z.B. durch einen Sicherungsring abgesichert werden.
