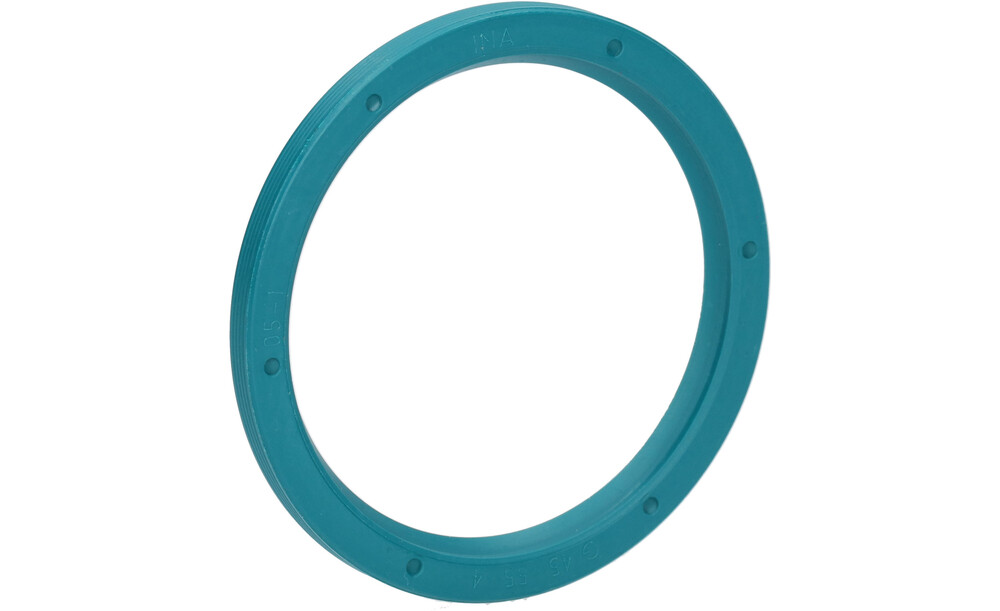

Radial-Wellendichtringe der Bauform G mit einem elastomeren Außenmantel und einem metallischen Versteifungsring. Die Dichtringe sind auf die geringen radialen Abmessungen der Nadelhülsen und Nadellager abgestimmt. Der Außenmantel der Dichtringe besitzt ein Wellenprofil, wodurch sich eine gute Abdichtung am Außenmantel ergibt und gleichzeitig Einpresskräfte reduziert werden.

Einsatzgebiet:

Abdichtung von rotierenden Maschinenelementen, wie z. B. Wellen, Naben und Achsen.

Funktionsweise:

Der Radial-Wellendichtring der Bauform G ist ein einseitig wirkender Radial-Wellendichtring für rotierende oder schwenkbewegte Wellen. Der elastomere Außenmantel ermöglicht eine gute statische Abdichtung, bietet einen guten Ausgleich der Wärmeausdehnung, z. B. in Leichtmetallgehäusen, eine bessere Abdichtung bei größeren Rauheiten und eine sichere Abdichtung bei geteilten Gehäusen. Eine gute statische Abdichtung bei dünnflüssigen oder gasförmigen Medien ist gegeben.

Montagehinweis:

Für die Montage sollten geeignete Vorrichtungen verwendet werden. Es empfiehlt sich den Einbauraum so zu gestalten, dass der Radial-Wellendichtring im Gehäuse axial abgestützt wird. Die Dichtung darf in keinem Falle trocken auf der Welle laufen. Die Dichtkante des Radial-Wellendichtrings sollte daher bei der Montage leicht eingefettet werden.

Medien:

Gute chemische Beständigkeit gegen viele Mineralöle und -fette.
