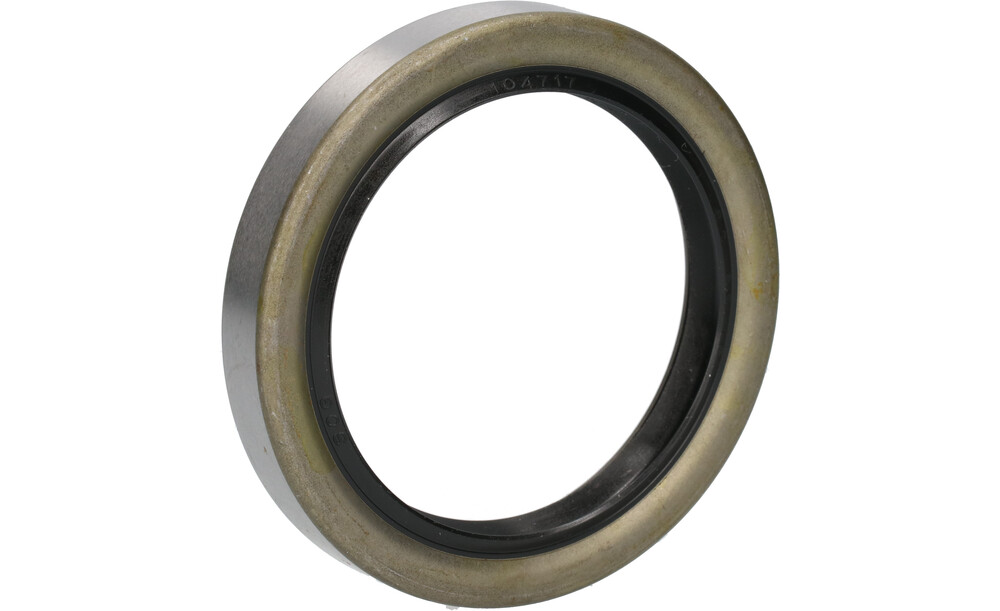

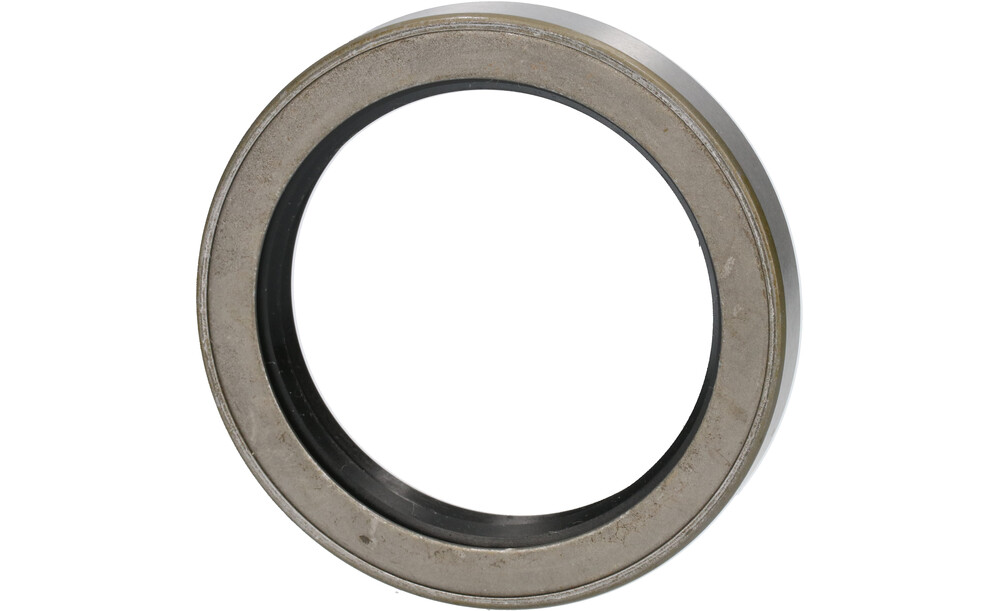

Radial-Wellendichtring der Bauform CS nach DIN 3760 mit einer
metallischen Außenfläche, einem Versteifungsring und einer
federunterstützten Dichtlippe aus Elastomer. Diese Bauform ist
zusätzlich mit einer Staublippe ausgestattet.
Funktionsweise:
Der Radial-Wellendichtring der Bauform CS ist ein einseitig wirkender
Radial-Wellendichtring für rotierende oder schwenkbewegte Wellen mit
Staublippendichtwirkung auf der mediumabgewandten Seite gegen
Schmutzanfall von außen. Der zusätzliche Versteifungsring gibt dem
Radial-Wellendichtring eine höhere Steifigkeit und der metallische
Außenmantel garantiert einen festen und exakten Sitz. Die Bauform CS hat
eine eingeschränkte Abdichtwirkung bei dünnflüssigen und gasförmigen
Medien und in geteilten Gehäusen. Um eine hohe statische Dichtheit an
der Außenfläche zu gewährleisten, ist eine bessere
Oberflächenbearbeitung der Gehäusebohrung erforderlich oder eine
zusätzliche Dichtlackbeschichtung auf dem metallischen Außenmantel.
Einsatzgebiet:
Schwermaschinenbau, Land- und Forstmaschinen, Windkraftanlagen und
Walzwerke. Wegen der erhöhten Steifigkeit eignet sich der WC/WCS
hervorragend bei größeren Abmessungen sowie erschwerten
Montageverhältnissen und rauen Betriebsbedingungen.
Montage:
Für die Montage sollten geeignete Vorrichtungen verwendet werden. Es
empfiehlt sich den Einbauraum so zu gestalten, dass der
Radial-Wellendichtring im Gehäuse axial abgestützt wird. Vor
der Montage muss der Raum zwischen Dicht- und Staublippe mit Schmierfett
gefüllt werden.
Medien:
Gute chemische Beständigkeit gegen diverse Mineralöle und -fette.
